HITAG®读卡器解决方案
HITAG®读卡器芯片HTRC110可搭配采用恩智浦HITAG应答器IC的应答器使用。

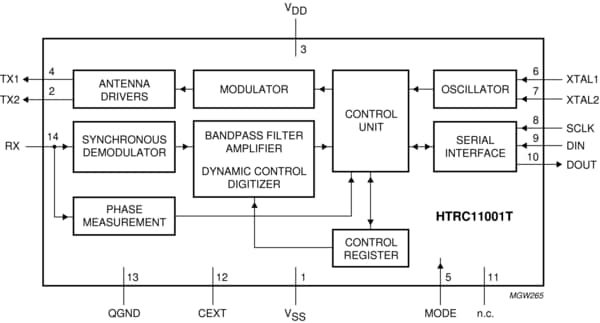

此外，该IC还支持其他125 kHz应答器类型，这些类型可使用调幅进行写入操作和使用AM/PM进行读取操作的。接收器参数（增益系数、滤波器截止频率）可以针对系统和应答器要求进行优化。HTRC110专门针对轻松集成到射频识别读卡器而设计。先进的技术几乎实现了必要构件块的完全集成。强大的天线驱动器/调制器结合低噪声自适应采样时间解调器、可编程滤波器/放大器和数字化仪构建形成了完整的收发器装置，满足设计高性能读卡器的需求。三针脚微控制器接口用于对HTRC110进行编程以及与应答器的双向通信。三线式接口可以通过连接数据输入和数据输出更改为两线式接口。
与容差有关的零幅度调制会给包络检测器系统带来某些问题，从而需要采用容差极低的读卡器天线。自适应采样时间技术(AST)可以解决这些问题。
产品详情
特征
- 针对HITAG®应答器IC进行了优化
- 强大的天线线圈电源驱动器级，集成调制器
- 高性能自适应采样时间AM/PM解调器
- 读取和写入功能
- 片内时钟振荡器
- 天线断裂和短路检测
- 低功耗
- 待机模式具有极低功耗
- 外部元件数量较少
- 采用小型封装(SO14)
