单芯片32位微控制器;带16/32/64 kB RAM的128 kB ISP/IAP flash

查看产品图片

产品详情

框图

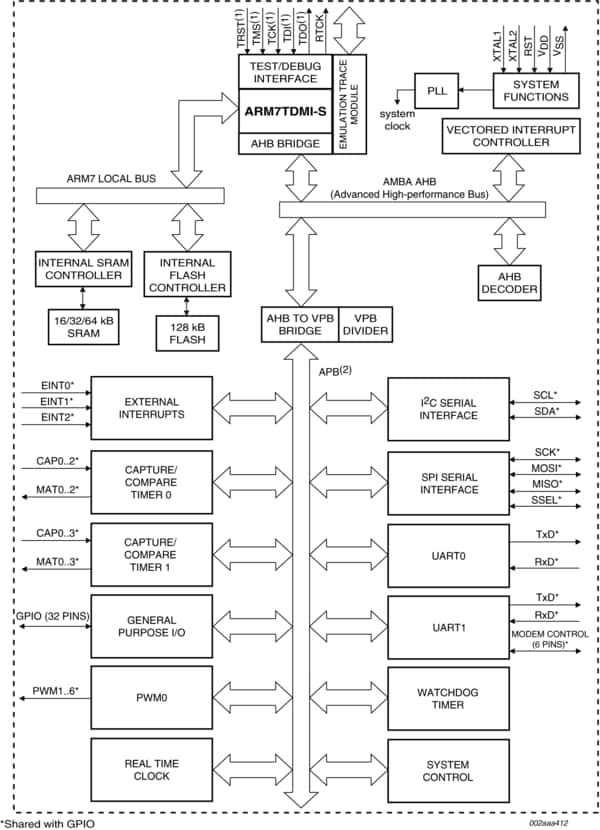

Block diagram: LPC2104FBD48, LPC2105FBD48, LPC2106FBD48, LPC2106FHN48

特征

LPC2104/2105/2106/01器件中实现的新功能
  • 快速GPIO端口使端口引脚能够以高达原始器件3.5倍的速度切换,还能允许随时读取端口引脚,无论其功能如何。
  • UART 0/1包括小数波特率生成器、自动波特率功能以及在硬件中完全实施的信号交换流控制。
  • 带有缓冲的SSP串行控制器,可支持SPI、4线SSI和Microwire格式。
  • SPI可编程的数据长度和主机模式增强。
  • 多元化代码读取保护(CRP)允许实施不同的安全级别。
  • 通用定时器可用作外部事件计数器。

主要共同特点

  • 16/32位Arm7TDMI-S 处理器。
  • 16/32/64 kB片上静态RAM。
  • 128 kB片上flash可编程存储器。128位宽接口/加速器实现高速的60 MHz操作。
  • 通过片上启动引导程序软件执行在系统编程(ISP)和在应用编程(IAP)。闪存编程每512 B行只需1 ms。单扇区或全芯片擦除只需400 ms。
  • 矢量中断控制器带可配置优先级和矢量地址。
  • EmbeddedICE-RT接口支持断点和观察点。通过片上RealMonitor软件调试前台任务时,中断服务例程可继续执行。
  • 嵌入式跟踪宏单元允许对指令的执行进行非侵入式高速实时跟踪。
  • 多个串行接口,包括两个UART (16C550)、快速I²C总线(400 kbit/s)和SPI。
  • 两个32位定时器(7个捕获/比较通道)、PWM单元(6个输出)、实时时钟和看门狗。
  • 最多32个5 V耐压通用I/O引脚,采用超小型LQFP48 (7 mm x 7 mm)封装。
  • 可编程的片上锁相环提供最高60 MHz CPU时钟,建立时间为100 us。
  • 片上晶体振荡器的工作范围应介于1 MHz到25 MHz之间。
  • 两个低功耗模式:空闲和掉电。
  • 处理器通过外部中断从掉电模式唤醒。
  • 外设功能的单独使能/禁用可进行功率优化。
  • 双电源:
    • CPU工作电压范围为1.65 V到1.95 V (1.8 V +- 8.3%)。
    • I/O电源范围为3.0 V到3.6 V (3.3 V +- 10%),并且I/O 5 V耐压。
