单芯片16/32位微控制器；512 kB闪存、以太网、CAN、LCD、USB 2.0设备/主机/OTG，以及外部存储器接口
恩智浦半导体设计的LPC2478微控制器，搭载Arm7TDMI-S™内核，是一个高度集成的微控制器，广泛应用于需要高级通信和高品质图形显示的应用。LPC2478微控制器拥有一个512 kB片上高速闪存存储器。该闪存存储器包括一个特殊的128位宽度存储接口和加速架构，使得CPU可以执行闪存存储器中的顺序指令，其系统时钟速率最高可达72 MHz。该功能仅在LPC2000 Arm®系列微控制器产品上提供。LPC2478，具备包括JTAG和嵌入式跟踪的实时调试接口，可同时执行32位Arm和16位Thumb指令。

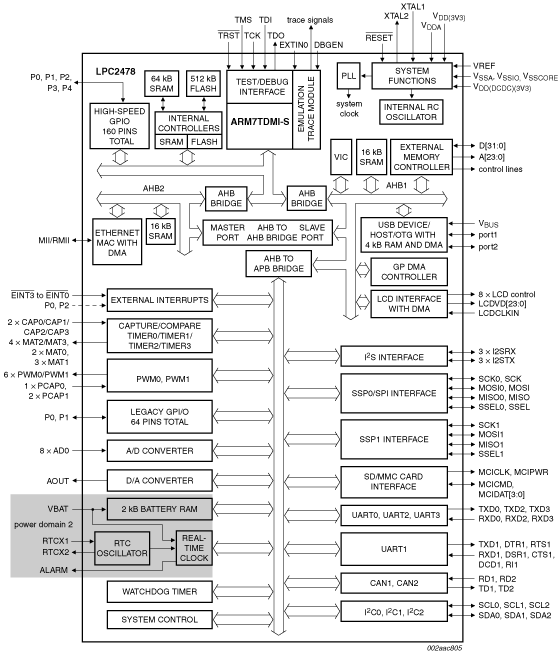

LPC2478微控制器集成了1个LCD控制器、1个10/100M以太网媒体访问控制器(MAC)、1个带4 KB端点RAM的USB全速设备/主机/OTG控制器、4个UART、2个控制器局域网络(CAN)通道、1个SPI接口、2个同步串行端口(SSP)、3个I²C接口，以及1个I²S接口。这种串行通信接口的集合支持以下功能部件：一个片上4 MHz内部振荡器；总大小98 KB的RAM，包含64 KB本地SRAM、16 KB用于以太网的SRAM、16 KB通用DMA SRAM和2 kB电池供电的SRAM；以及一个外部存储器控制器(EMC)。这些特性使得该器件最适合便捷式电子和POS应用。作为很多串行通信控制器、通用定时功能和存储功能的补充，它还具有各种32位定时器、一个10位ADC和10位DAC、2个PWM单元，以及多达160个通用IO线路。LPC2478将64个GPIO引脚与基于硬件的矢量中断控制器(VIC)连接，使外部输入可以产生边沿触发的中断。所有这些特性使得LPC2478特别适合工业控制和医疗系统。
sot459-1_3d
产品详情
特征
- Arm7TDMI-S™处理器，运行频率高达72 MHz。
- 512 kB片上闪存程序存储器，实现系统中编程(ISP)和应用中编程(IAP)功能。闪存程序存储器位于Arm®局部总线，用于高性能CPU访问。
- 98 kB片上SRAM包括：
- Arm局部总线上的64 kB SRAM，用于高性能CPU访问。
- 用于以太网接口的16 KB SRAM 也可作为通用SRAM。
- 用于通用DMA的16 KB SRAM也可通过USB访问。
- 2 kB SRAM数据存储由实时时钟(RTC)电源域供电。
- LCD控制器，同时支持超扭曲向列液晶(STN)和薄膜晶体管(TFT)显示。
- 专用DMA控制器。
- 可选显示分辨率(最大1024 × 768像素)。
- 支持最大24位真彩模式。
- 双路先进高性能总线(AHB)系统允许以太网DMA、USB DMA和执行程序同时无冲突使用片上闪存。
- EMC支持异步静态存储器设备，如RAM、ROM、闪存，以及动态存储，如单数据速率SDRAM。
- 先进矢量中断控制器(VIC)，支持最多32个矢量中断。
- AHB上的通用DMA(GPDMA)控制器，可用于SSP、I²S总线、SD/MMC接口以及内存到内存的传输。
- 串行接口：
- 以太网MAC，带MII/RMII接口和相关DMA控制器。这些功能位于一个独立AHB中。
- USB 2.0全速双端口设备/主机/OTG控制器，带片上PHY和相关DMA控制器。
- 带小数波特率生成器的4个UART，1个带调制解调器控制I/O，1个带IrDA支持，全部都带FIFO。
- 双通道CAN控制器。
- SPI控制器。
- 2个SSP控制器，带FIFO和多协议功能。一个是SPI端口的备用端口，共享其中断。SSP可用于GPDMA控制器。
- 3个I²C总线接口(一个带开漏输出，两个带标准端口引脚)。
- I²S (音频芯片互联)接口，用于数字音频输入或输出。可与GPDMA配套使用。
- 其它外设：
- SD/MMC存储卡接口。
- 160个通用I/O引脚，带可配置的上拉/下拉电阻。
- 在8引脚中输入多路复用的10位ADC。
- 10位DAC。
- 4个通用定时器/计数器，带8个捕获输入和10个匹配输出。每个定时器块都有一个外部计数输入。
- 2个PWM/定时器模块，支持三相电机控制每个PWM都有一个外部计数输入。
- 具有独立电源域的RTC。时钟源可以是RTC振荡器或APB时钟。
- 2 kB SRAM由RTC电源引脚供电，在芯片其它部分断电时仍允许数据存储。
- 看门狗定时器(WDT)。WDT可由内部RC振荡器、RTC振荡器或APB时钟进行计时。
- 3.3 V单电源(3.0 V至3.6 V)。
- 4 MHz内部RC振荡器，将精度校准到1 %，可以选择性地用作系统时钟。
- 4种低功耗模式：空闲模式、睡眠模式、掉电模式和深度掉电模式。
- 四个可配置为边沿/电平敏感型的外部中断输入。所有端口0和端口2上的GPIO引脚均可用作边沿敏感型中断源。
- 处理器通过任何可在掉电模式中运行的中断由掉电模式唤醒(包括外部中断、RTC中断、USB活动、以太网唤醒中断、CAN总线活动、端口0/2引脚中断等)。
- 两个独立的电源域，允许根据所需要功能进行功耗微调。
- 为进一步节电，每个外设都有其自己的时钟分频器。这些分频器帮助减少20%到30%的动态功耗。
- 采用中断和强制复位的独立阀值进行掉电检测。
- 片上上电复位。
- 工作范围从1 MHz到25 MHz的片上晶体振荡器。
- 一个片上PLL允许CPU以最大CPU速率运行， 无需高频晶振。可从主振荡器、内部RC振荡器或RTC振荡器运行。
- 用于简化电路板测试的边界扫描。
- 通用引脚功能选择为使用片上外设功能提供了更多可能性。
- 与现有工具兼容的标准Arm测试/调试接口。
- 仿真跟踪模块支持实时跟踪。
目标应用
- 工业控制
- 医疗系统
- 便捷式电子设备
- POS设备
