单芯片16/32位Arm微控制器;128/256 kB ISP/IAP闪存,带10位ADC和外部存储器接口

查看产品图片

产品详情

框图

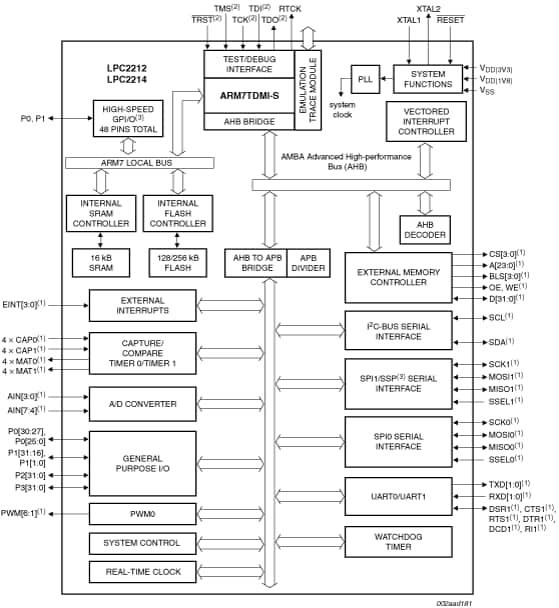

Block diagram: LPC2212FBD144, LPC2214FBD144

特征

2.1 LPC2212/2214/01器件的主要特性
  • 快速GPIO端口使端口引脚能够以高于原始器件3.5倍的速度切换。这些端口还允许随时读取端口引脚,无论其功能如何。
  • ADC的专用结果寄存器可减少中断开销。配置用于数字I/O功能时,ADC焊盘具有5 V容限。
  • UART0/1包括小数波特率生成器、在硬件中完全实施的自动波特率功能以及信号交换流控制。
  • 缓冲SSP串行控制器,支持SPI、4线SSI和Microwire格式。
  • SPI可编程的数据长度和主机模式增强。
  • 多元化代码读保护(CRP)允许实施不同的安全级别。LPC2212/2214/00器件也具有同样的特点。
  • 通用定时器可作为外部事件计数器操作。

2.2 所有器件的共同特性

  • 16/32位Arm7TDMI-S微控制器,采用LQFP144封装。
  • 16 kB片上静态RAM和128/256 kB片上闪存程序存储器。128位宽接口/加速器实现高速的60 MHz操作。
  • 通过片上启动引导程序软件执行在系统编程(ISP)和在应用编程(IAP)。闪存编程每512 B行只需1 ms。单扇区或全芯片擦除只需400 ms。
  • EmbeddedICE-RT和嵌入式跟踪接口通过片上RealMonitor软件提供即时调试,并对指令的执行进行高速跟踪。
  • 八通道10位ADC,转换时间低至2.44 µs。
  • 两个32位定时器(带4个捕获通道和4个比较通道)、PWM单元(6个输出)、实时时钟和看门狗。
  • 多个串行接口,包括两个UART (16C550)、快速I²C总线(400 kbit/s)和两个SPI。
  • 矢量中断控制器带可配置优先级和矢量地址。
  • 可配置的外部存储器接口,最多4个块,每块拥有最高16 MB和8/16位/32位数据宽度。
  • 多达112个通用I/O引脚(5 V容限)。提供多达9个边沿或电平敏感型外部中断引脚。
  • 可编程的片上锁相环提供最高60 MHz的CPU时钟,建立时间为100 µs。
  • 工作范围从1 MHz到30 MHz的片上晶体振荡器。
  • 两个低功耗模式:空闲和掉电。
  • 处理器通过外部中断从掉电模式唤醒。
  • 外设功能提供单独使能/禁用,可实现功率优化。
  • 双电源:
    • CPU工作电压范围为1.65 V到1.95 V (1.8 V ± 0.15 V)。
    • I/O电源范围为3.0 V到3.6 V (3.3 V ± 10 %),I/O焊垫具有5 V容限。
