MAPS-56F84000评估套件

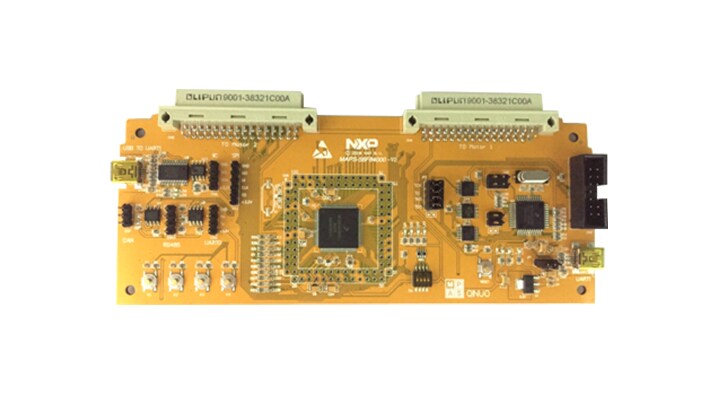

MAPS-56F84000评估套件是56F84xxx数字信号控制器(DSC)的功能齐全的多功能开发平台。该套件包括一个带MC56F84789VLL的控制器板和一个可同时驱动双PMSM电机的电机控制驱动板。使用此套件来评估恩智浦强大DSC产品的令人兴奋的性能，此性能专为电机控制应用量身定制。
产品详情
框图
选择框图:
特征
MCU
- 32位DSC 56F84xxx, 高达100 MHz, 256 KB闪存, 32 KB SRAM, 1.8至3.6 V, -40至105°C, 100 LQFP
- 32KB FlexMemory，可用作额外的32 KB闪存或2 KB EEPROM
- 8通道312ps高分辨率PWM + 8通道标准PWM
- 2个高速12位ADC, 16位SAR ADC, 4个模拟比较器, 12位DAC
- 模块间交叉开关，AOI逻辑操作单元
相关资源
- 同时支持两个PMSM/BLDC/伺服电机
- 提供免费的示例代码，用于控制器的一般功能评估
- 提供两个三相电机控制的免费示例代码

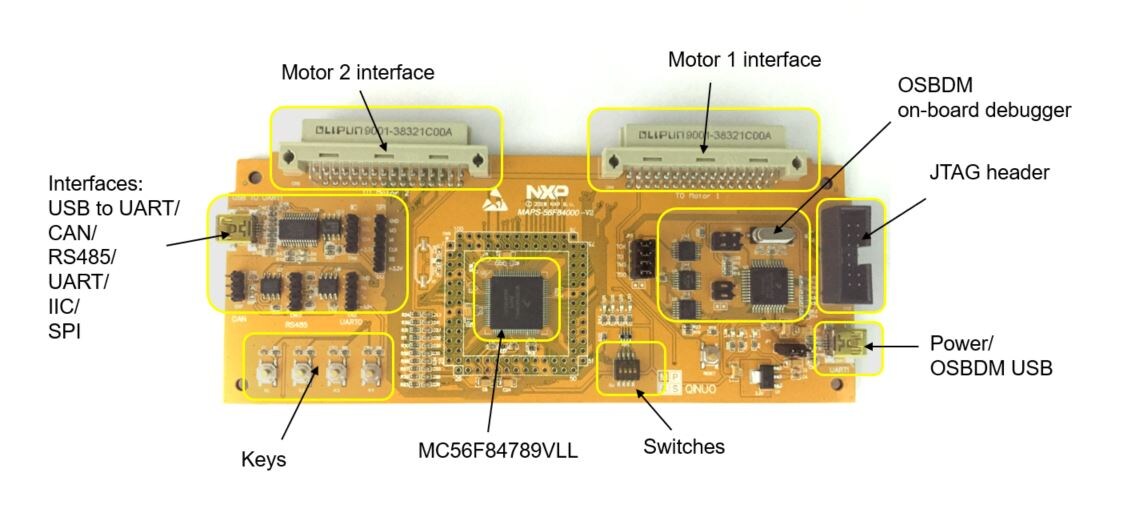

- 控制器板具有各种通信接口，包括SPI、I²C、UART、CAN、RS485、UART到USB

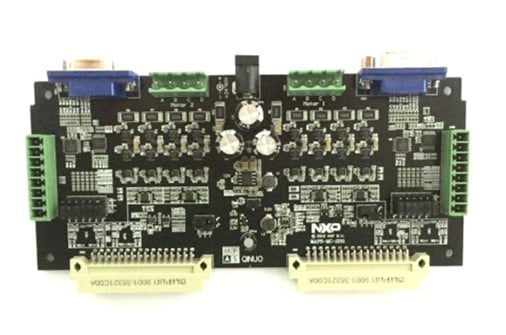

- 驱动板包括两个电机控制驱动电路，每个都带有四个驱动桥，支持单个三相电路或两个2相电路。每个驱动电路包括三相电流检测电路、过流保护电路、编码器接口、霍尔传感器接口和DB15电机位置传感器接口
接口
- 板载OSB通过USB接口调试，无需外部调试器。
- 还支持通过JTEM接口与PEMicro Multilink Universal调试器连接
