四通道点火驱动器IC[MC33797]
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
紧凑列表
四通道点火驱动器IC
- 建议不要在新设计中使用本页介绍的产品。
恩智浦MC33797四通道点火驱动器IC是一个适用于汽车安全气囊模块的完整点火诊断和部署接口。
- 拥有全面的诊断和系统控制功能，以提供故障安全操作
- 包含一个兼容串行外设接口(SPI)的8位接口，支持微处理器控制
- 该器件可以用于标准的四通道点火驱动器IC，或用于高边和低边点火驱动器位于不同的点火驱动器IC上的交叉耦合状态
- 保护高边和低边输出驱动器不受临时电池或接地短路的影响，电流的阈值由外部电阻决定。

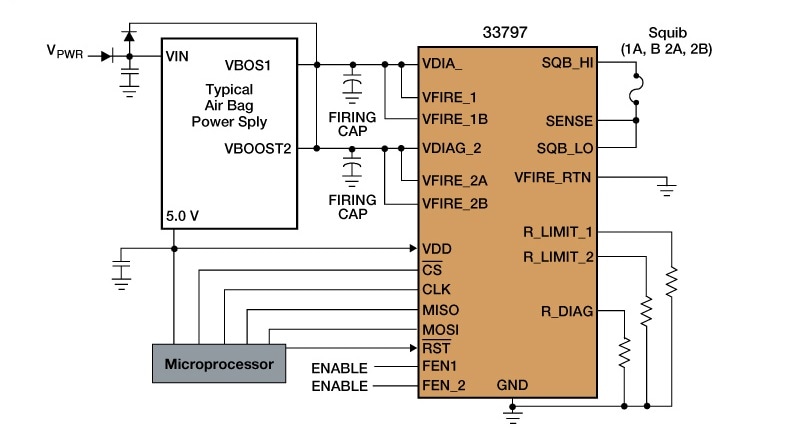

MC33797 Product Image
产品详情
特征
- 四通道高边和低边2.0 A FET开关
- (外部可调)FET电流限制
- 可调电流限制范围：0.8 A至2.0
- 个别通道电流限制检测，具有定时测量，通过SPI进行通信
- 8位SPI，用于诊断和FET开关激活
- 对高边安全处理传感器状态进行诊断
- 点火装置的电阻和电压诊断
- 点火驱动器IC可用于交叉耦合驱动器点火应用(将高边和低边FET开关放置于不同的点火驱动器IC上)
购买/参数
1 结果
不包含 1 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 器件功能 | 负载电源电压（最小）（V） | 负载电源电压（最大）（V） | 电源电压[最小]（V） | 电源电压[最大]（V） |
|---|---|---|---|---|---|---|---|---|
建议不要在新设计中使用该软件 | squib | 7 | 35 | 4.75 | 5.25 |
