TEA1755DB1100
正常供应 -
TEA1755 90W / 19.5V QR / DCM Flyback + PFC combo controller.
- 演示板
- 快速入门指南
紧凑列表

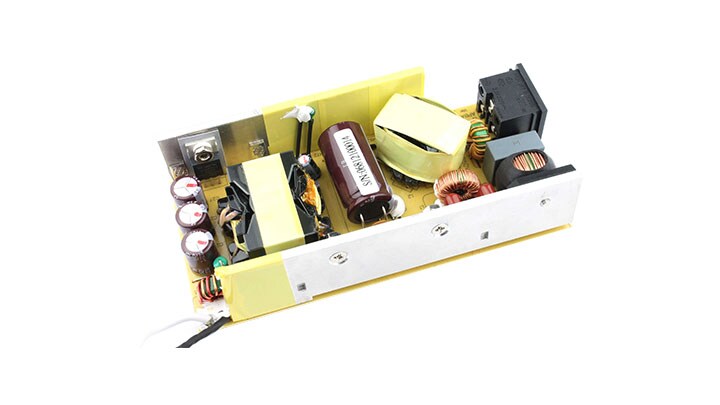

TEA1755 90W/19.5V QR/DCM反激式+PFC组合控制器演示板
该板展示了输出电压为+19.5V的90W笔记本电脑适配器参考设计。该参考设计将TEA1755 GreenChip 3.5控制器与TEA1792同步整流器以及TEA1703低待机控制器相结合，可实现高效率和极低的空载功率水平。
产品详情
支持的器件
电源管理
次级侧控制器
- TEA1792AT: 用作高端或低端控制的同步整流控制器
- TEA1792ATS: 用作高端或低端控制的同步整流控制器
- TEA1792T: 用作高端或低端控制的同步整流控制器
- TEA1792TS: 用作高端或低端控制的同步整流控制器
特性
主要特性
- 提高整个应用的效率，实现极低的空载功率
- 通用市电工作电压：90-264Vac /47-63Hz
- 平均效率：>91%
- 出色的负载阶跃性能
- 使用的IC：- TEA1755T DCM/QR反激控制器 - TEA1792同步整流器 - TEA1703低待机功率控制器(可选)
- 符合EMI CISPR22标准
- 过流保护(OCP)
- 过功率保护(OPP)
- 过温保护(OTP)
电源管理
- 输出：90W/19.5V
- 待机模式下的空载功耗低于30mW
- 高/低线路输出功率补偿
- 符合Energy Star、EPS2.0和 EuPlot 6标准
购买选项
文档
快速参考恩智浦 文档类别.
5 文件
应用笔记 (1)
-
DCM Flyback SMPS controller[AN11142]
数据手册 (3)
用户指南 (1)
-
GreenChip TEA1755DB1100 90 W power supply[UM10514]快速入门
5 文件
紧凑列表
应用笔记 (1)
-
DCM Flyback SMPS controller[AN11142]
数据手册 (3)
用户指南 (1)
-
GreenChip TEA1755DB1100 90 W power supply[UM10514]快速入门
