带 PFC 的谐振电源控制芯片[TEA1716T]
设计文件
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
具有集成突发模式、符合EuP lot 6的HV启动谐振LLC+PFC组合控制器

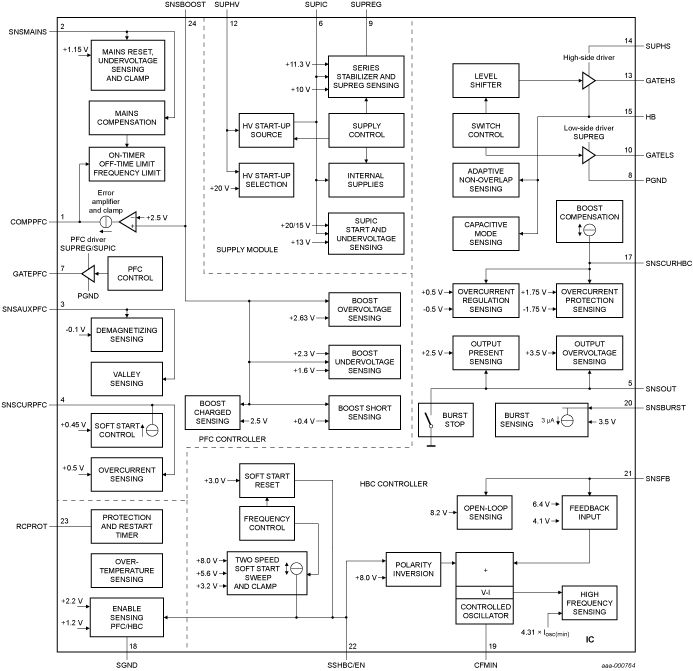

TEA1716在一个多芯片IC中集成了功率因数校正控制器(PFC)和半桥谐振变换器(HBC)控制器。它提供了可驱动上变频器中的分立MOSFET和谐振半桥配置中的两个分立功率MOSFET。TEA1716的集成突发脉模式和能源管理功能实现了符合能源使用产品指令(EuP) lot 6 (待机模式下< 0.5 W)的谐振应用。使用TEA1716可轻松设计提供90 W至500 W的高功效和高可靠性电源，仅需很少的外部元器件。
Outline 3d SOT137-1
产品详情
特征
- 集成PFC和HBC控制器
- 符合能源产品规范(EuP) lot 6
- 自适应非交叠时间
- 用于HBC控制器的电容模式保护
- 片上高压启动电源
- 独立工作或外部直流电源给IC供电
- 导通时间控制的临界工作模式
- 市电工作电压(70 V - 276 V (AC))
- 谷低/零电压开关可以最大限度减小开关损耗
- 限制频率减小开关损耗
- 突发模式开关，可以实现软启动和软停止
- 集成高压电平转换器
- 可调最小和最大频率
- 系统故障安全重启模式
- 过温保护
- 用于市电电源(掉电)、升压、IC供电的欠压保护
- 用于两种控制器的过流调节和保护
- 用于升压电压的精密过压保护
- 集成突发模式检测
目标应用
- 笔记本电脑适配器
- 台式机和一体机
- 液晶电视
- 等离子电视
