MC9S12XDP512评估板 | NXP 半导体

滚动图片以放大

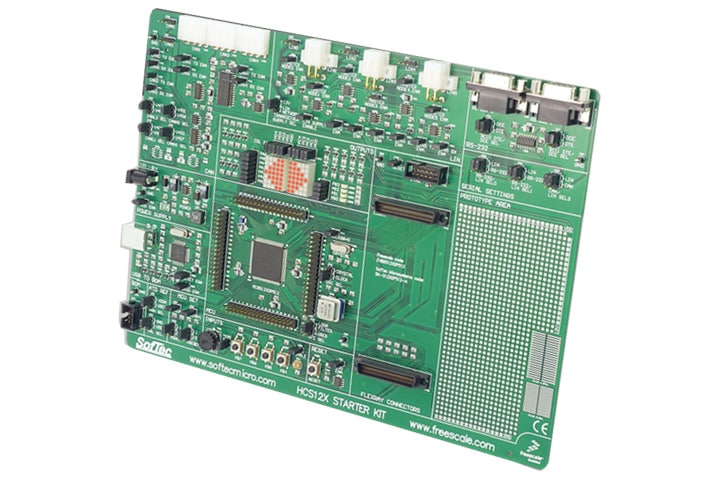

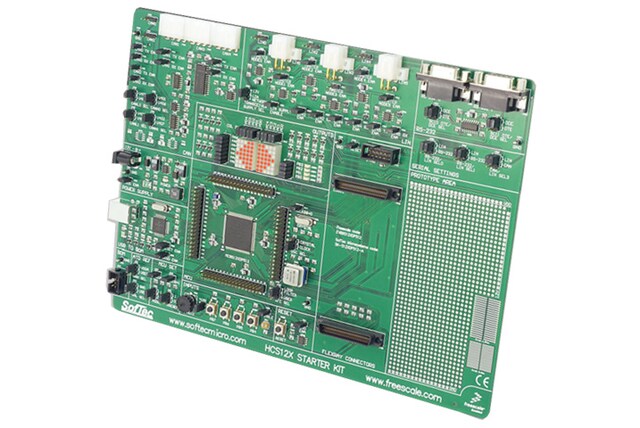

恩智浦MC9S12XDP512评估板(EVB9S12XDP512)让您能够开发和评估MC9S12XDP512 MCU系列应用。

具有许多有用的特性，如LED、按钮、两个7x5点阵显示器、光传感器、电位计、I/O接头、LIN接口、CAN接口、原型区和RS-232 COM端口。
访问Softec，获取最新的软件驱动程序和信息。

产品详情

支持的器件

处理器和微控制器

16位S12和S12X MCU

S12XA: S12XA汽车和工业微控制器(MCU)
S12XD: S12XD汽车和工业微控制器(MCU)
S12XF: S12XF汽车和工业微控制器(MCU)
S12XHZ: 带CAN的S12XHZ可扩展仪表板控制器(MCU)

子卡选型指南

EVB9S12XDP512板中装填了9S12XDP512器件。根据S12X子卡选型指南中所述在该板中添置插入式子卡并对其改装后，该板可以评估S12XD、S12XH系列的其他成员。

系列	封装	引脚特定的适配卡
S12XD系列	80 QFP	LFSMPBS12XDFM
	112 LQFP	LFSMPBS12XDIM
	144 LQFP	LFSMPBS12XDLM
S12XF系列	64 LQFP	LFSMPBS12XFE2M
S12XF系列	112 LQFP	LFSMPBS12XFIM

文档

快速参考恩智浦文档类别.

3 文件

^选型指南
S12X Daughter Card Selector Guide亮点

PDF版本 3Jun 27, 200879.6 KBSGS12XDTRCRDFLYREnglish
^用户指南
EVB9S12XDP512 Quick Start Guide亮点

PDF版本 0Jun 1, 20051.9 MBEVB9S12XDP512QSEnglish
^用户指南
EVB9S12XDP512 User's Manual

PDF版本 0Jun 1, 20052.6 MBEVB9S12XDP512UMEnglish

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

^{印刷电路板与电路图}
EVB91S12XDP512 Schematics

PDF版本 1.0Jun 1, 2005 00:00:00196.6 KBEVB9S12XDP512SCH
