SPI控制的外部工业照明5MHz开关

MC12XSF 停产

恩智浦MC12XSF eXtreme开关属于一个不断扩充的产品系列，该系列控制和诊断各种负载，如白炽灯泡或发光二极管(LED)，精度得到大大增强。

  • 它整合了支持5.0 MHz菊花链的SPI、扩展的数字和模拟反馈所带来的灵活性、安全性及稳定性。
  • 促进了电子控制单元设计，可采用兼容MCU软件和PCB规格针对每个器件版本设计电子控制单元。

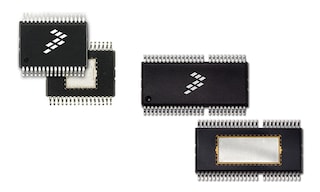

查看产品图片

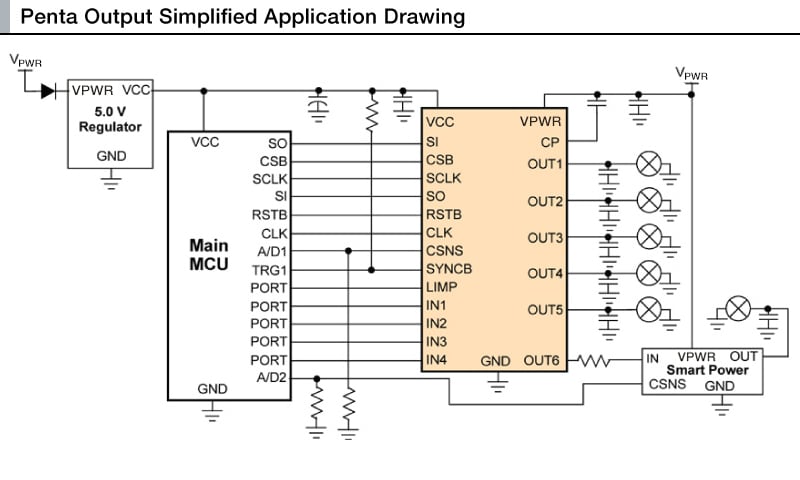

框图

MC12XSF_Penta_BD

MC12XSF_Penta_BD
获取框图PDF

特征

  • 工作电压范围为7.0 V至18 V，睡眠电流<5.0 μA
  • 5.0 MHz 16位SPI过流特征曲线控制，通道控制包括：8位PWM占空比、输出ON和OFF开路负载检测、过热关断和预警以及错误报告
  • 输出电流监控，带可编程同步信号和电源电压反馈
  • 可编程过流跳闸阈值
  • 借助可编程同步信号和电池电压反馈，增强输出电流感应
  • 看门狗和跛行回家模式
  • 外部智能电源开关控制
  • -16 V反极性和接地断开保护
  • 该系列采用可兼容的PCB规格和SPI软件驱动

对比表

MC12XSF系列产品对比

产品 输出数量 导通电阻(mOhm) 封装 推荐工具
MC07XSF517 5 3 x 7.0
2 x 17.0		 SOIC EP 54 KIT07XS6517EVB
MC08XSF421 4 2 x 8.0
2 x 21.0		 SOIC EP 32 FRDM-MC12XSF
MC17XSF400 4 4 x 17.0 SOIC EP 32 FRDM-MC12XSF
MC17XSF500 5 5 x 17.0 SOIC EP 32 FRDM-MC12XSF
MC40XSF500 5 5 x 40.0 SOIC EP 32 FRDM-MC12XSF
