KIT07XS6517GRBR: Gerber files for the KIT07XS6517EVB Evaluation boards
评估套件 - MC07XS6517，三通道高边开关

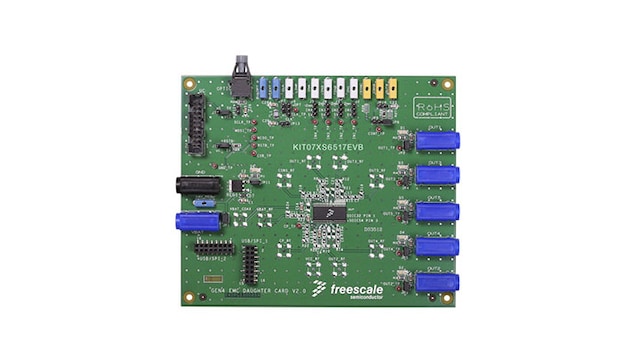

恩智浦KIT07XS6517EVB是一种用于评估和开发的硬件工具。该评估板可用于评估MC07XS6517。MC07XS6517是一个12 V 5通道高边器件，拥有灵活性很高的集成控制和大量的保护和诊断功能。
该器件用于低电压汽车照明应用，可以驱动广泛的照明源，包括HIB镇流器和LED。编程、控制和诊断通过16位SPI接口实现，从而能够支持大量的配置、诊断和保护功能。
产品详情
支持的器件
电源管理
高边开关
- MC12XS6: 外部汽车照明多通道eXtreme开关
特征
微控制器
- 3通道7.0 mOhm和两通道17 mOhm高边开关，具有高瞬态电流能力
- 16位5.0 MHz SPI过流特征曲线控制，通道控制包括：PWM占空比、输出ON和OFF开路负载检测、过热关断和预警以及错误报告
- 输出电流监控，带可编程同步信号和电池电压反馈
- 跛行回家模式
- 外部智能电源开关控制
- 6.0至28 V工作电压
- -16 V反极性和接地断开保护
- 该系列采用可兼容的PCB规格和SPI软件驱动
MC07XS6517拥有：
评估模块特性
- 该评估板包括54引脚SOICW-EP (带裸焊盘)中的MC07XS6517 IC
- 该评估板可以控制
- 5个独立的28 W灯泡
- 3个独立的55 W HID镇流器
- 5个独立的LED模块
- 5个独立的其他类型负载
- 器件可以通过SPIGen软件或通过故障安全操作模式下直接输入信号使用KITUSBSPI由16位SPI来驱动器件。它还可以应用一个外部时钟，以便在PWM运行中驱动输出
