带有反相HPD的性能增强型HDMI/DVI电平位移器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

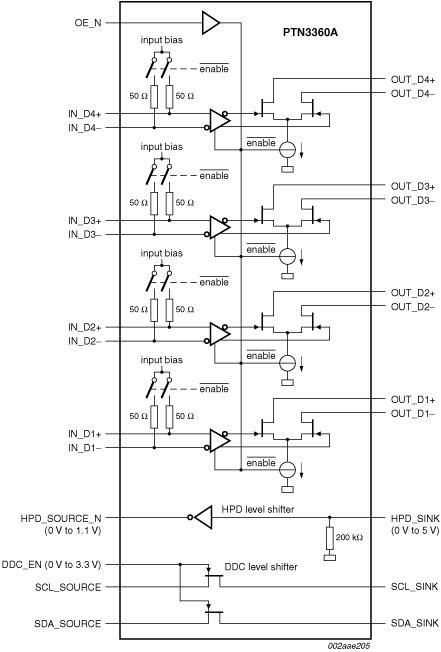

PTN3360A是一款高速电平位移器，将四通道低摆幅AC耦合差分输入信号转换成DVI v1.0和HDMI v1.3a兼容的开漏电流导引差分输出信号，每通道最快2.5 Gbit/s。其中每通道均提供电平位移差分缓冲器，以从源侧的低摆幅AC耦合差分信号转换成目的侧终端电阻为50 Ω电压为3.3 V的TMSD型DC耦合差分电流模式信号。另外，PTN3360A为将HPD信号从目的侧5 V转换成源侧1.1 V提供单端主动缓冲器，并为3.3 V源侧和5 V目的侧之间的DDC通道(由时钟和数据线路组成)提供一个电平位移通道。采用使用通门技术的DDC通道，提供时钟和数据线路的电平位移和隔离(源侧和目的侧之间的隔离)。
接至PTN3360A的低摆幅AC耦合差分输入信号通常来自带有多模式I/O(支持多种显示标准，例如，DisplayPort、HDMI和DVI)的显示源。当输入差分信号配置为携带DVI或HDMI编码数据时，就不符合DVI v1.0或HDMI v1.3a规格的电气要求。通过使用PTN3360A，芯片组供应商能够在多模式显示源器件上采用此类可配置I/O，允许在保持低芯片组I/O引脚数的同时支持多种显示标准。
PTN3360A主高速差分通路具备符合DisplayPort标准v1.1和/或PCI Express标准v1.1电气规格的低摆幅自偏置差分输入，以及符合DVI v1.0和HDMI v1.3a电气规格的开漏电流导引差分输出。I2C总线通道对3.3 V(源端)和5.0 V(目的端)之间的DDC信号进行电平变换。
PTN3360A是一款功能齐全的HDMI及DVI电平位移器。其功能等同于PTN3300A，但提供更高的的速度性能和更高的ESD健壮性。PTN3360A还等同于PTN3360B，此外PTN3360A提供HPD通道的反相电平位移。
PTN3360A通过单个3.3 V电源供电，耗电量小(典型为120 mW)且提供48端子HVQFN48封装。
sot619-1_3d
产品详情
Features
高速TMDS电平位移
- 将四通道低摆幅AC耦合差分输入信号转换成符合DVI v1.0和HDMI v1.3a的开漏电流导引差分输出信号
- TMDS电平位移操作速率每通道高达2.5 Gbit/s(250 MHz字符时钟)
- 用于自偏置差分输入的集成50 Ω终端电阻
- 反电流安全输出可在器件电源关闭而监视器打开时禁止电流通过
- 禁用功能可关闭TMDS输入和输出并进入低功率状态
DDC电平位移
- 集成DDC电平位移(3.3 V源侧至5 V目的侧)
- 0 Hz至400 kHz I²C总线时钟频率
- 反电源安全目的侧端子可在电源关闭时或DDC未启用时禁止反驱动电流
HPD电平位移
- HPD反相电平从目的侧的0 V位移至源侧的1.1 V，或从目的侧的5 V位移至源侧的0 V
- HPD目的输入上的集成200 kΩ下拉电阻保证在无显示器插入时为“输入低”
- HPD_SINK上的反电源安全设计可在电源关闭时禁止反驱动电流
基本功能
- 电源为3.3 V +- 10 pct
- ESD适应8 kV HBM、500 V CDM
- 节电模式(使用输出使能)
- 所有目的侧主链路、DDC和HPD端子上均有反电流安全设计
- 透明操作：无需重新定时或软件配置
