PCF8537

PCF8537是一款功能齐全的液晶显示器(LCD)驱动器，特为用于复用率高达1:8的高对比度垂直对齐(VA) LCD而设计。能为任何包含最多8个背板、46个分段和352个元素的静态或多路复用LCD生成驱动信号。PCF8537内置生成LCD驱动电压升压电路集成了升压所需电容。为确保整个温度范围内的最佳和稳定对比度，PCF8537提供LCD电源电压的可编程温度补偿。PCF8537通过两线式 I²C总线(PCA8537AH)或三线式双向SPI总线(PCF8537BH)可轻松连接至微处理器。

查看产品图片

产品详情

特征

低功率单芯片LCD控制器和驱动器
352个元素允许驱动：
- 最多44个7段码字母数字字符
- 最多22个14段码字母数字字符
可选背板驱动配置：静态、2、4、6或8背板多路复用
软件可编程内部升压电路, 产生高达9 V的片上LCD电压
400 kHz I²C总线接口(PCF8537AH)
5 MHz SPI总线接口(PCF8537BH)
V_LCD在四个不同温度范围中可编程温度补偿
可选显示偏置配置
宽范围的数字电源：从1.8 V到5.5 V
宽范围的LCD电源：从2.5 V（用于低阈值LCD）到9.0 V（用于高阈值扭曲向列LCD）
静态、1/2和1/4驱动模式的显示存储器组切换
用于存储显示数据的352位RAM
帧频可在60 Hz至300 Hz范围内以10 Hz的步幅进行设置；工厂校准
带有温度读数的集成温度传感器
内部振荡器频率和V_LCD的片上可调
采用硅栅CMOS工艺制造

Target Applications

白色家电
手持电子产品
电池供电设备
机器控制系统
测量设备
信息板
面板
消费品
工业
医疗和保健

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

符号和尺寸
PCF8537BH_1-TQFP64-CAD Symbol and PCB Footprint – BXL File

ZIP版本 1Jul 9, 202050.2 KBPCF8537BH_1-TQFP64-BXL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
PCF8537BH-1-TQFP64-CAD Symbol and PCB Footprint – BXL File

ZIP版本 1Sep 22, 202050.2 KBPCF8537BH-1-TQFP64-BXL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

硬件

快速参考恩智浦板类型.

1 硬件产品

评估板和开发板

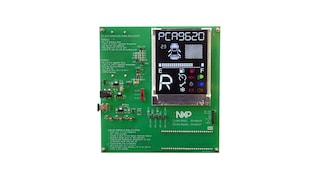

PCA8537和PCF8537评估板
使用寿命终止

OM13500A
