带有中断逻辑的4通道I2C总线多路复用器

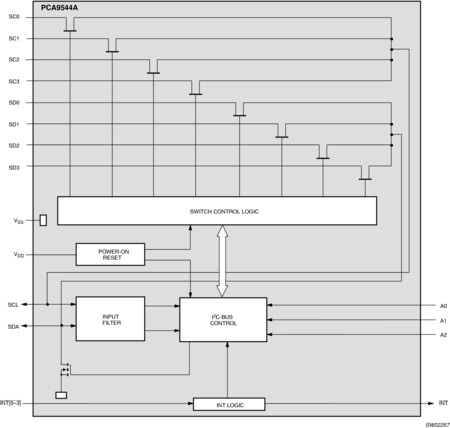

PCA9544A是一款四选一双向变换多路复用器，通过I²C总线进行控制。SCL/SDA上游对会扇出四个SCx/SDx下游对或通道。一次只选择一条SCx/SDx通道，由可编程控制寄存器的内容决定。提供四个中断输入1至1，每对SCx/SDx下游对各一个。提供一个中断输出1，用作四个中断输入的AND。
上电复位功能会将寄存器设为其默认状态并初始化I²C总线状态机而不选择任何通道。
多路复用器的传递门如此构造，使得VDD引脚可用于限制PCA9544A所传递的最高电压。这允许在各SCx/SDx对上使用不同的总线电压，在没有任何额外保护的情况下使1.8 V、2.5 V或3.3 V部件能够与5 V部件通信。外部上拉电阻将总线上拉至各通道想要的电压电平。所有I/O引脚均为5 V耐受。
sot662-1_3d
产品详情
特征
- 四选一双向变换多路复用器
- I²C总线接口逻辑；兼容SMBus
- 4个低电平有效的中断输入
- 低电平有效的中断输出
- 3个地址引脚允许I²C总线上最多有8个器件
- 通过I²C总线进行通道选择
- 上电时所有多路复用器通道均不选择
- 低Ron开关
- 允许1.8 V、2.5 V、3.3 V和5 V总线之间的电压电平变换
- 上电时没有脉冲干扰
- 支持热插入
- 低待机电流
- 2.3 V至5.5 V的工作电源电压范围
- 5 V耐受输入
- 0 Hz至400 kHz时钟频率
- ESD保护：按JESD22-A114超过2000 V HBM，按JESD22-A115超过200 V MM，按JESD22-C101超过1000 V CDM
- 已按照JEDEC标准JESD78完成闭锁测试，超过100 mA
- 提供三种封装：SO20、TSSOP20和HVQFN20
部件编号包含： PCA9544ABS, PCA9544AD, PCA9544APW.
