NTAG® 21x, NFC Forum Type 2 Tag IC，具有多种用户内存尺寸
NTAG210和NTAG212由恩智浦半导体公司开发，并作为标准NFC标签IC与NFC设备或NFC兼容型近距离耦合设备配合，广泛用于大众市场应用，如零售、游戏和出版等。NTAG210和NTAG212（以下统称为NTAG21x）的设计完全符合NFC Forum NFC Forum Type 2标签和ISO/IEC14443 Type A规范。
目标应用包括户外和印刷媒体智能广告、SoLoMo应用、产品验证、NFC货架标签、手机配套标签。
NTAG21x的机械和电气规格可满足嵌体和标签制造商的要求。

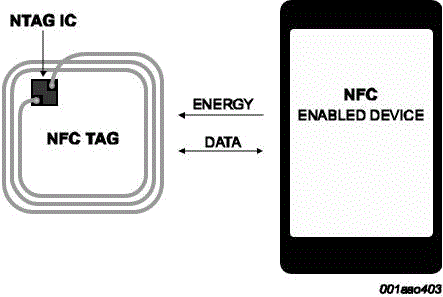

非接触式电能和数据传输
仅当IC连接天线时，才能建立NTAG21x通信。线圈的形状和规格超出了本文的范围。
NTAG21x位于RF范围内时，高速RF通信接口允许数据的传输波特率为106 kb/ s。
部署简单，为用户提供便利
NTAG21x提供特殊功能，旨在改善集成度和用户便利性。
- 快速读取能力允许仅采用一个FAST_READ命令扫描完整的NDEF消息，从而在高吞吐量的量产环境下降低开销。
- RF性能提高后，可以更灵活地选择形状、尺寸和材料
- 选用75 μm厚度的IC可生产超薄标签，实现更轻松的集成，如杂志或游戏卡。
安全性
- 每个器件具有一个制造商编程的7字节UID
- 带一次性编程位的功能容器
- 每页具有现场可编程只读锁定功能（扩展存储器部分是每两页）
- 基于ECC的独创性签名
- 32位密码保护功能可防止未授权的存储器操作
符合NFC Forum Tag 2 Type
NTAG21x IC完全符合NFC Forum Tag 2 Type技术规范，提供NDEF数据结构配置。
防干扰
智能防干扰功能允许在场内同时操作多个标签。防干扰算法分别选择每一个标签，并确保选定的标签正确执行交易，不会因为现场存在另一个标签而受到干扰。
产品详情
特征
- 非接触式数据和电能传输
- 工作频率：13.56 MHz
- 数据传输：106 kbit/s
- 数据完整性：16位CRC、奇偶校验、位编码、位计数
- 工作距离：最远100 mm (取决于不同参数，如场强和天线几何尺寸)
- 7字节序列号(符合ISO/IEC 14443-3级联2级)
- UID ASCII镜像，用于自动序列化NDEF消息
- 基于ECC的独创性签名
- 快速读取命令
- 真正防干扰
- 80字节或164字节，以20或41页、每页4字节进行组织
- 48字节或128字节用户可自由读/写区（12或32页）
- 4字节初始化功能容器，带一次性编程访问位
- 前16页每页具有场可编程只读锁定功能
- 前16页之后具有每两页现场可编程只读锁定功能
- 可配置密码保护，失败尝试次数限制可选
- 功能容器(CC)和锁位支持防修改功能
- 支持ECC的独创检查
- 数据保存期为10年
- 写入操作耐受程度为100.000个周期
目标应用
- 智能广告
- 产品与设备认证
- 呼叫请求
- 游戏
- 行动号召
- 折扣券和优惠券
- Bluetooth®简单配对
- 连接切换
