PowerQUICC® II处理器具有PCI、USB和通信处理器模块
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
- PowerQUICC处理器
- PowerQUICC® II Processor with PCI, USB, Communications Processor Module with UTOPIA
带PCI、USB、带有UTOPIA的通讯处理器模块的PowerQUICC® II处理器
高性能MPC8272 PowerQUICC® II™处理器系列包含一个基于Power Architecture技术的内核，满足了各种成本敏感型的网络和通讯应用的需求。由于集成了硬件安全功能，MPC8272系列产品非常适用于需要加密功能的网络设备，例如中小型企业(SME)路由器、虚拟专用网络(VPN)和防火墙路由器、无线接入点、住宅网关和xDSL 设备，以及成像、工业控制和检测设备。MPC8272系列产品将价格、性能优势和低功耗运行完美结合，支持266 MHz 至 400 MHz的CPU频率，同时具有低功耗的优势(266 MHz时0.8W)。此系列产品采用了高水平片上集成和小规格27 mm x 27 mm 516引脚PBGA封装，使开发人员可减少电路板空间。
MPC8272系列包括MPC8247、MPC8248、MPC8271和MPC8272处理器。每个器件集成两个处理模块：一个嵌入式603e内核和一个基于RISC的通讯处理器模块(CPM)。这种双核架构减少了功耗，与传统处理器构架相比提供了一种更为平衡的处理方法。CPM卸载了低级外围通讯任务的负载，从而使嵌入式内核可执行高级处理任务。MPC8272系列支持各种协议和接口，包括两个快速以太网MAC、ATM、HDLC、一个32位33/66 MHz PCI 接口和一个USB 主设备/设备接口。MPC8248和MPC8272处理器具有一个安全引擎，支持DES、3DES、 MD-5、SHA-1、AES和ARC-4 加密算法。这些处理器还提供一个公钥加速器和片上随机数生成器。这种嵌入式安全内核来自恩智浦的安全协处理器产品线。此内核具有与安全协处理器产品线相同的DMA和并行处理功能，同时能够执行广泛使用的安全协议，如IPSec和802.11i所要求的单通加密和鉴权功能。MPC8272系列采用片上安全，为兼顾安全性能和高性价比的应用提供了最佳解决方案。
产品详情
特征
- 高效的双核构架，集成了603e内核和一个单独的基于RISC的通讯处理器模块
- CPU频率达400 MHz、CPM频率高达200 MHz以及总线频率高达100 MHz的高性能运行
- 卓越的集成，具有针对成本敏感型设计和面向安全的网络应用而优化的众多特性
- 经济、强大的集成安全引擎，支持业界标准加密算法。
- 为基于PowerQUICC™和PowerQUICC® II处理器的设计提供平滑的迁移路径
- 由恩智浦合作伙伴计划提供强大的第三方工具支持
- 住宅网关
- SOHO/ROBO和企业路由器
- 安全应用，包括VPN路由器
- 综合接入设备(IAD)
- 互联网语音协议(VoIP)系统
- xDSL设备
- 无线接入点
- 工业控制

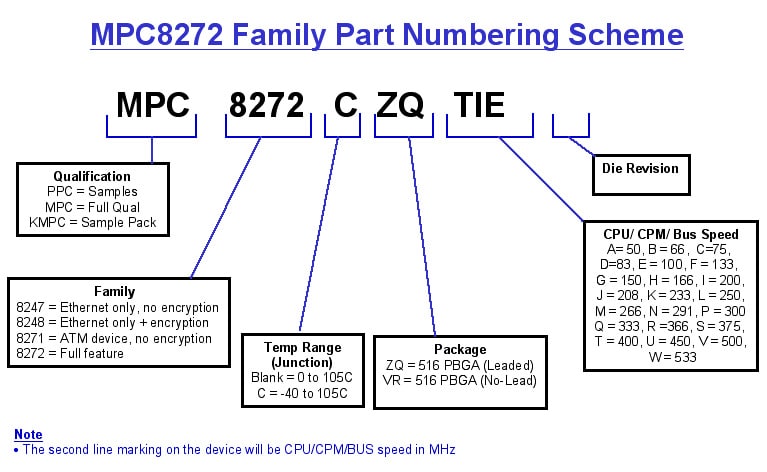

部件编号包含： MPC8271CVRMIBA, MPC8271CVRTIEA, MPC8271CZQTIEA, MPC8271VRMIBA, MPC8271VRTIEA.
对比表
MPC8272系列
| MPC8247 | MPC8248 | MPC8271 | MPC8272 | |
|---|---|---|---|---|
| 32位33/66 MHz PCI | 有 | 有 | 有 | 有 |
| ATM/UTOPIA | 无 | 无 | 有 | 有 |
| 串行通信控制器 | 3 | 3 | 3 | 3 |
| 快速通信控制器 | 2 | 2 | 2 | 2 |
| 硬件安全 | 无 | 有 | 无 | 有 |
| 10/100 Base-T MAC | 2 | 2 | 2 | 2 |
| USB (低速和全速) | 有 | 有 | 有 | 有 |
PowerQUICC® II掩码和版本
| IMMR_ [16-31]¹ | Rev_Num² | 认证 | 版本 | 工艺 | 掩码 | |
|---|---|---|---|---|---|---|
| MPC8260系列 | XC | A.1 B.3 C.2 | 0.29 µm (HiP3) | 0K26N 3K23A 6K23A, 7K23A | ||
| MPC8260系列 | XC MC MC | A.0 B.1 C.0 | 0.25 µm (HiP4) | 2K25A 4K25A 5K25A | ||
| MPC8280系列 | - MC MC | 0 0.1 A.0 | 0.13 µm (HiP7) | 0K49M 1K49M 2K49M, 3K49M | ||
| MPC8272系列 | PC MC | 0 A.0 | 0.13 µm (HiP7) | 0K50M 1K50M |
注意：
1. IMMR[16-31]指示掩码号。
2. DPRAM内偏移为0x8AF0的Rev_Num指示CPM微码修订编号。
3. 加密启用。
4 . 加密禁用。
掩码和版本表的最后更新日期为2004年10月14日。
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
3 硬件
-
仿真器、探测器、编程器面向CodeWarrior®TAP的Power Architecture®处理器( COP)调试器接头亮点
-
仿真器、探测器、编程器CodeWarrior® TAP亮点
-

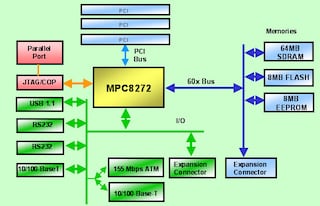

评估板和开发板面向MPC8272的应用开发系统亮点
