PowerQUICC® II处理器带PCI、128个通道。HDLC，10/100以太网
PowerQUICC® II™集成通信处理器系列，将网络和通信外设的处理能力完美地集成在一起，为用户提供了一个创新的全套系统解决方案，来构建高端通信系统。恩智浦®半导体PowerQUICC® II处理器系列是新一代领先的PowerQUICC® I™系列集成通信处理器，在器件运行的所有方面都可提供更高的性能，包括更强的灵活性、更丰富的能力和更高的集成度。

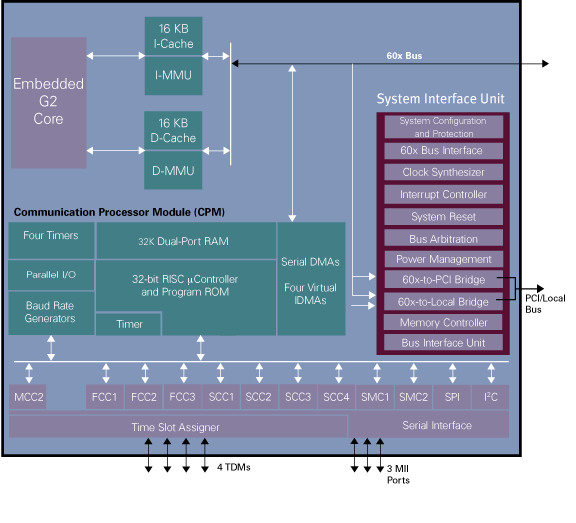

恩智浦领先的PowerQUICC® I架构集成了两个处理模块。其中一个模块是一个高性能嵌入式G2内核，第二个模块为通信处理器模块(CPM)。MPC8255处理器的CPM可最多支持两个快速串行通信控制器(FCC)，一个多通道控制器(MCC)，4个串行通信控制器(SCC)，两个串行管理控制器(SMC)，一个串行外设接口(SPI)和一个I²C接口。G2内核与CPM的集成，加上多功能和高性能的PowerQUICC® II处理器系列，使用户具有巨大潜力开发网络和通信产品，同时可极大地加快产品上市和开发阶段。
产品详情
特征
- 300 MHz高速嵌入式G2内核
- 强大的存储控制器和系统功能
- 增强型32位RISC通信处理器模块
- 两个多端口10/100 Mbps以太网MAC
- 两个UTOPIA II ATM接口
- 128个HDLC通道(每通道64 Kbps，全双工)
- 4个10 Mbps以太网 MAC
- 由恩智浦合作伙伴计划的成员提供强大的第三方工具支持
- 远程接入集线器
- 分支机构路由器
- 移动通信基础设施设备
- 电信交换设备
- 以太网交换机
- T1/E1-to-T3/E3桥
- xDSL系统
- 300 MHz嵌入式G2内核
- 频率为300 MHz时，可达570 MIPS (Dhrystone 2.1)
- 高性能，超标量微处理器
- 禁用CPU模式
- 支持恩智浦®外部L2缓存芯片(MPC2605)
- 改进型低功耗内核
- 16 KB指令缓存和16 KB数据缓存
- 存储器管理单元
- 浮点运算单元
- 通用片上处理器(COP)
- 系统接口单元(SIU)
- 存储控制器包括两个专用SDRAM机
- PCI，高达66 MHz
- 硬件总线监控器和软件看门狗定时器
- IEEE 1149.1 JTAG测试接入端口
- 工作频率为133 MHz的高性能CPM
- 并行I/0寄存器
- 板载32 KB双端口RAM
- 一个多通道控制器(MCC)，每通道支持128条全双工、64 Kbps、HDLC线路
- 虚拟DMA功能
- 两个FCC，可支持10/100 Mbps 以太网(最多两个)(带有流量控制的IEEE 802.3X)
- 3个MII接口
- 4个TDM接口(T1/E1) ，可支持4个T1线路或一个T3线路
- 两个总线架构：一个64位60x总线和一个32位PCI或本地总线
- 集成式PCI接口
- 1.8V或2.0V内部电压和3.3V I/O
- 300 MHz功耗：~3 W
- 480 TBGA封装(37.5 x 37.5 mm)
部件编号包含： MPC8250ACVRIHBC, MPC8250ACVVMHBC, MPC8250ACZQIHBC, MPC8250ACZUMHBC, MPC8250AVRIHBC, MPC8250AVVMHBC, MPC8250AVVPIBC, MPC8250AZUPIBC.
对比表
MPC8260衍生产品
| 8250 | 8255 | 8260 | 8264 | 8265 | 8266 | |
|---|---|---|---|---|---|---|
| IMA功能 | - | - | - | 有 | - | 有 |
| UTOPIA II端口 | 0 | 2 | 2 | 2 | 2 | 2 |
| PCI接口 | 有 | - | - | - | 有 | 有 |
| 多通道HDLC | 最多128个 | 最多128个 | 最多256个 | 最多256个 | 最多256个 | 最多256个 |
| I-Cache (KB) | 16 | 16 | 16 | 16 | 16 | 16 |
| 快速通信控制器(FCC) | 3 | 2 | 3 | 3 | 3 | 3 |
| 串行通信控制器(SCC) | 4 | 4 | 4 | 4 | 4 | 4 |
| D-Cache (KB) | 16 | 16 | 16 | 16 | 16 | 16 |
| 以太网(10/100) | 最多3个 | 最多两个 | 最多3个 | 最多3个 | 最多3个 | 最多3个 |
| 以太网(10T) | 最多4个 | 最多4个 | 最多4个 | 最多4个 | 最多4个 | 最多4个 |
PowerQUICC® II掩码和版本
| IMMR_ [16-31]¹ | Rev_Num² | 认证 | 版本 | 工艺 | 掩码 | |
|---|---|---|---|---|---|---|
| MPC8260系列 | XC | A.1 B.3 C.2 |
0.29 µm (HiP3) |
0K26N 3K23A 6K23A, 7K23A |
||
| MPC8260系列 | XC MC MC |
A.0 B.1 C.0 |
0.25 µm (HiP4) |
2K25A 4K25A 5K25A |
||
| MPC8280系列 | - MC MC |
0 0.1 A.0 |
0.13 µm (HiP7) |
0K49M 1K49M 2K49M, 3K49M |
||
| MPC8272系列 | PC MC |
0 A.0 |
0.13 µm (HiP7) |
0K50M 1K50M |
注意：
1.IMMR[16-31]指示掩码号。
2. DPRAM内偏移为0x8AF0的Rev_Num指示CPM微码修订编号。
3. 加密启用。
4 . 加密禁用。
掩码和版本表的最后更新日期为2004年10月14日。
