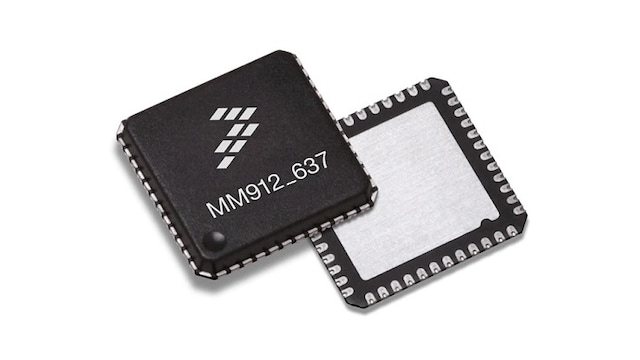

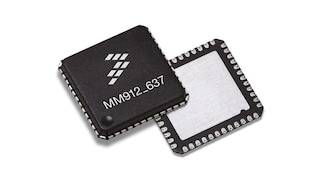

用于12V铅酸电池并具备LIN接口的电池传感器
产品详情
特性
CPU内核
- 带128kB(J)或96kB(I)闪存的S12微控制器
- 4kB数据闪存
- 6kB RAM
- 后台调试(BDM)
标准I/O
- 8个MCU通用I/O，包含SPI功能
- 4个5V GPIO，包含一个具有唤醒功能的高电压输入(PTB3/L0)
- 16位，4通道 - 定时器模块(TIM16B4C)
- 8位，双通道 - 脉宽调制模块(PWM)
针对特定应用的功能

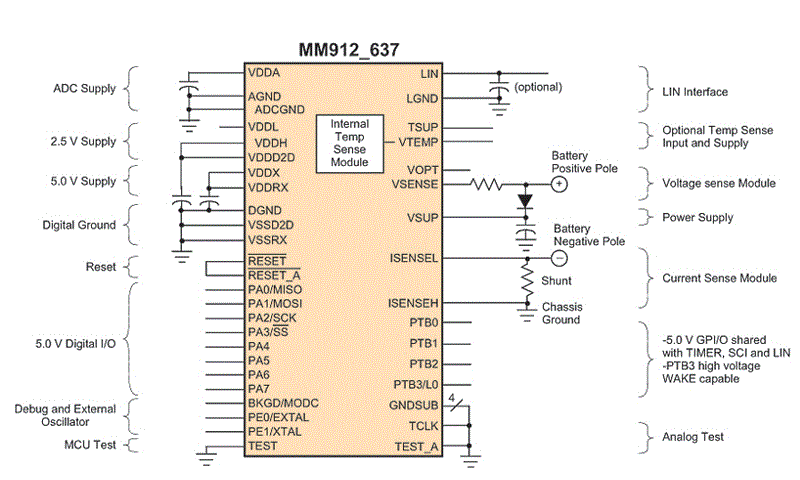

- 电池电压测量
- 电池电流测量，8个量程
- 精确的内部振荡器(若要进一步提高精度，可采用外部石英振荡器)
- 正常模式和两个低功耗模式
- 通过LIN 2.1、LIN2.0总线接口进行通讯
- 从LIN触发的唤醒和定期唤醒
- 信号低通滤波(电流、电压)
- 具有自动增益控制功能的PGA(低噪声可编程增益放大器)
- 待机/低功耗唤醒模式下的电流阈值检测和电流平均功能
- 外部温度传感器选项(TSUP、VTEMP)
- 可选第二个外部电压检测输入(VOPT)
- 片上温度测量
- 符合行业EMC标准
- 负载电源电压3.5V（最小值），28V（最大值）
产品长期供货计划
- 本产品包含在恩智浦®产品长期供货计划中，自推出后至少保证10年供货
