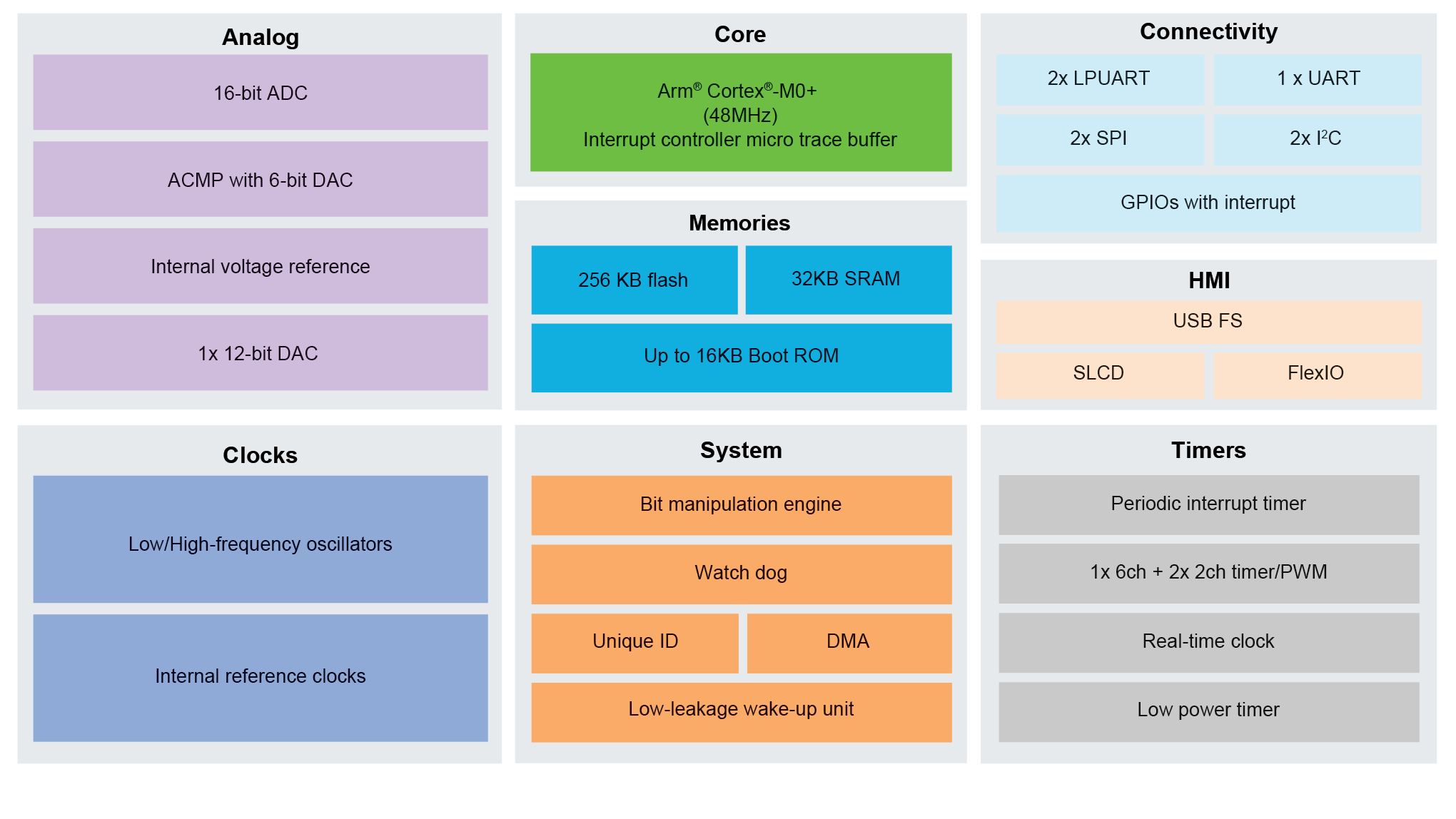

MCX C14x/24x/44x MCU搭载了Arm® Cortex® M0+内核，是入门级MCU，带有USB、段式LCD和经典外设
MCX C14x/24x/44x微控制器采用Arm® Cortex®-M0+内核，提供一系列内存配置，从32KB到256KB闪存和最高32KB SRAM，带16KB Boot ROM。这些入门级MCU进行了优化，适用于需要低功耗USB连接和段式LCD支持的成本敏感型、电池供电应用。FlexIO技术可根据各种串行外围仿真需求进行定制。它们优化了低功耗模式，在极低功耗运行模式下功耗低至54uA/MHz，在保留RAM和RTC的深度睡眠模式下功耗为1.96uA。
这些器件受到MCUXpresso Developer Experience支持，可优化、简化和加速嵌入式系统的开发工作。
产品详情
特性
内核平台
- Arm® Cortex®-M0+@48MHz
低功耗、高性能
- CoreMarks®/mA的性能是最接近的8位/16位产品的两倍
- 单周期快速I/O端口访问有利于位拆裂（bit banging）和软件协议仿真，保持了8位器件的“外观和使用体验”。
- 多个灵活的低功耗模式，包括新的计算模式，这个功能通过使外设处于异步停止模式，降低了动态功耗
- LPUART、SPI、I²C、ADC、LP定时器和DMA支持低功耗模式运行，无需唤醒内核
存储器
- 16KB ROM和内置引导加载程序，可简化MCU编程工作，支持轻松升级闪存
- 安全电路可防止对RAM和闪存内容的非法访问
高级模拟
- 1个16位818ksps ADC，多达16个通道
- 12位DAC
- 1.2V高精度内部基准电压
- 带内置6位DAC的高速比较器
定时器
- 周期中断定时器
- 一个6通道和两个2通道16位低功耗定时器PWM模块，支持DMA
- 低功耗定时器能够在除VLLS0外的所有功耗模式下运行
连接和HMI
- 段式LCD接口
- USB 2.0（全速）
电源和操作
- 温度范围：-40°C至125°C(Tj)
- IO：1.71V至3.6V
封装选项
- 32QFN：5x5x0.9mm，0.5mm间距
- 48QFN：7x7x0.9mm，0.5mm间距
- 64LQFP：10x10x1.6mm，0.5mm间距
- 64MAPBGA：5x5x1.23mm，0.5mm间距
购买/参数
1-10 / 16 结果
包含 0 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 预算报价（不含税） | 内核类型 | 运行频率[最高]（MHz） | Flash (kB) | SRAM (kB) | Serial Communication | I2S | USB Controllers | 安全 | Timers [Number, bits] | LPTimer | PWM [Number, bits] | ADC [Number, bits] | DAC [Number, bits] | GPIOs | 输入电压[最小到最大]（V） | Ambient Operating Temperature (Min to Max) (℃) | 封装类型 | Package Pitch (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | 10K @ CNY4.45 | 1 x Arm Cortex-M0+ | 48 | 32 | 8 | 2 x I²C, 2 x SPI, 3 x UART | — | — | CRC | 3 x 16 | 1 | 3 x 16 | 1 x 16 | — | 28 | 1.71 to 3.6 | -40 to 125 | HUQFN32 | 0.5 | |||
正常供应 | 10K @ CNY4.81 | 1 x Arm Cortex-M0+ | 48 | 32 | 8 | 2 x I²C, 2 x SPI, 3 x UART | — | — | CRC | 3 x 16 | 1 | 3 x 16 | 1 x 16 | — | 54 | 1.71 to 3.6 | -40 to 125 | LQFP64 | 0.5 | |||
正常供应 | 10K @ CNY5.82 | 1 x Arm Cortex-M0+ | 48 | 64 | 16 | 2 x I²C, 2 x SPI, 3 x UART | — | — | CRC | 3 x 16 | 1 | 3 x 16 | 1 x 16 | — | 28 | 1.71 to 3.6 | -40 to 125 | HUQFN32 | 0.5 | |||
正常供应 | 10K @ CNY6.61 | 1 x Arm Cortex-M0+ | 48 | 128 | 32 | 2 x I²C, 2 x SPI, 3 x UART | 1 | — | — | 3 x 16 | 1 | 3 x 16 | 1 x 16 | 1 x 12 | 28 | 1.71 to 3.6 | -40 to 125 | HUQFN32 | 0.5 | |||
正常供应 | 10K @ CNY6.82 | 1 x Arm Cortex-M0+ | 48 | 128 | 32 | 2 x I²C, 2 x SPI, 3 x UART | 1 | — | — | 3 x 16 | 1 | 3 x 16 | 1 x 16 | 1 x 12 | 40 | 1.71 to 3.6 | -40 to 125 | HUQFN48 | 0.5 | |||
正常供应 | 10K @ CNY7.25 | 1 x Arm Cortex-M0+ | 48 | 256 | 32 | 2 x I²C, 2 x SPI, 3 x UART | 1 | — | — | 3 x 16 | 1 | 3 x 16 | 1 x 16 | 1 x 12 | 28 | 1.71 to 3.6 | -40 to 125 | HUQFN32 | 0.5 | |||
正常供应 | 10K @ CNY7.54 | 1 x Arm Cortex-M0+ | 48 | 256 | 32 | 2 x I²C, 2 x SPI, 3 x UART | 1 | — | — | 3 x 16 | 1 | 3 x 16 | 1 x 16 | 1 x 12 | 40 | 1.71 to 3.6 | -40 to 125 | HUQFN48 | 0.5 | |||
正常供应 | 10K @ CNY6.03 | 1 x Arm Cortex-M0+ | 48 | 64 | 16 | 2 x I²C, 2 x SPI, 3 x UART | — | 1 | CRC | 3 x 16 | 1 | 3 x 16 | 1 x 16 | — | 24 | 1.71 to 3.6 | -40 to 125 | HUQFN32 | 0.5 | |||
正常供应 | 10K @ CNY6.39 | 1 x Arm Cortex-M0+ | 48 | 64 | 16 | 2 x I²C, 2 x SPI, 3 x UART | — | 1 | CRC | 3 x 16 | 1 | 3 x 16 | 1 x 16 | — | 51 | 1.71 to 3.6 | -40 to 125 | LQFP64 | 0.5 | |||
正常供应 | 10K @ CNY6.96 | 1 x Arm Cortex-M0+ | 48 | 128 | 32 | 2 x I²C, 2 x SPI, 3 x UART | 1 | 1 | — | 3 x 16 | 1 | 3 x 16 | 1 x 16 | 1 x 12 | 36 | 1.71 to 3.6 | -40 to 125 | HUQFN48 | 0.5 |
