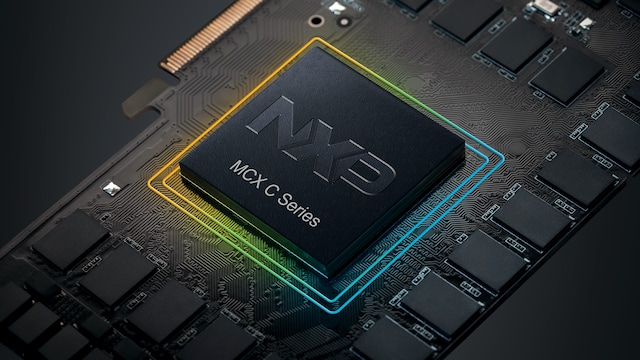

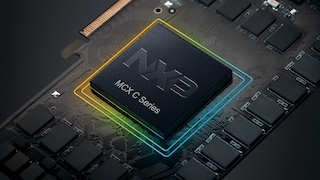

MCX C04x MCU搭载了Arm® Cortex® M0+内核，是带有经典外设的入门级MCU
MCX C04x微控制器采用Arm®Cortex®-M0+内核，具有32KB闪存、2KB SRAM和8KB Boot ROM。该系列器件设计作为入门级MCU，优先考虑适用于多种应用的简单性和易用性。关键外设包括12位ADC、比较器和多通道定时器/PWM模块。增强的低功耗架构可保证高能效，静态功耗低至2.2μA，唤醒时间为7.5μs，可实现完全保留。在深度睡眠模式下，静态模式功耗降至仅77nA。该系列支持可扩展的内存选项和灵活的封装，可满足不同的应用需求。
MCX C04x系列配备了MCUXpresso Developer Experience支持，可优化、简化和加速嵌入式系统的开发工作。
产品详情
特性
内核平台
- Arm® Cortex®-M0+@48MHz
低功耗、高性能
- CoreMarks®/mA的性能是最接近的8位/16位产品的两倍
- 单周期快速I/O端口访问有利于位拆裂（bit banging）和软件协议仿真，保持了8位器件的“外观和使用体验”。
- 多个灵活的低功耗模式，包括新的计算模式，这个功能通过使外设处于异步停止模式，降低了动态功耗
- LPUART、SPI、I²C、ADC和LP定时器支持低功耗模式运行，无需唤醒内核
存储器
- 8KB ROM，带集成引导加载程序
- 安全电路可防止对RAM和闪存内容的非法访问
高级模拟
- 12位SAR ADC，带内部参考电压，高达818ksps，7个通道
- 1.2V高精度内部基准电压
- 带内置6位DAC的高速比较器
定时器
- 两个2通道定时器/PWM模块
- 低功耗定时器能够在除VLLS0外的所有功耗模式下运行
- 实时时钟
电源和操作
- 温度范围：-40°C至125°C(Tj)
- IO：1.71V至3.6V
封装选项
- 16QFN：3x3x0.65mm，0.5mm间距
- 24QFN：4x4x0.65mm，0.5mm间距
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源
硬件
快速参考恩智浦
板类型.
5 硬件
-
仿真器、探测器、编程器Universal Multilink开发接口
-
仿真器、探测器、编程器PEmicro Cyclone编程器
-
仿真器、探测器、编程器PEmicro Cyclone FX编程器
-
其他可用硬件. 查看我们的精选合作伙伴解决方案.
-
仿真器、探测器、编程器Universal Multilink FX高速开发接口
-

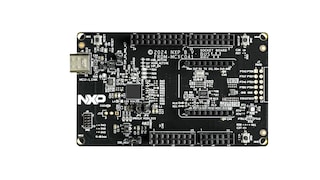

评估板和开发板MCX C041 MCU的FRDM开发板
