数字绝对压力传感器（20至550kPa）
FXPS7xxxDI4ST1和FXPS7xxxDS4ST1是新设计的推荐设备，因为FXPS7xxxDI4T1和FXPS7xxxDS4T1已经停产。

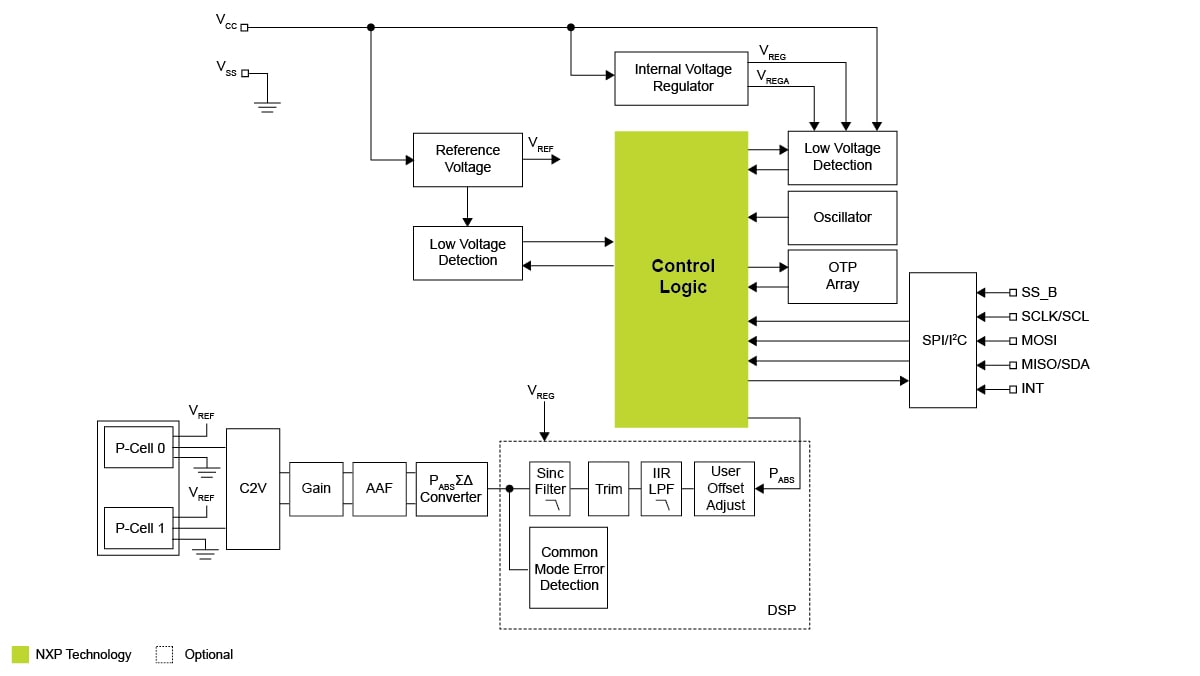

FXPS7xx0D4高性能、高精度大气绝对压力（BAP）传感器系列包含一个紧凑的电容式微机电系统（MEMS）设备与数字集成电路（IC），可产生完全校准的数字输出。
该传感器基于恩智浦高精度电容式压力传感器技术。该架构采用冗余压力传感器作为扩展的质量度量。该传感器通过串行外设接口（SPI）或集成电路（I²C）接口提供高精度的压力和温度读数。
FXPS7xx0D4可使用3.3V或5.0V电源。此外，该传感器对数字IC和MEMS传感器采用按需数字自检。
产品详情
特性
主要功能
- 绝对压力范围：20至550kPa
- 工作温度范围：-40°C至+130°C
- 压力传感器和数字信号处理器（DSP）
- 数字自检
- I²C兼容串行接口
- 从设备模式操作
- 支持标准模式、快速模式和快速模式+
- 兼容32位SPI串行接口
- 传感器数据传输命令
- 绝对压力的12位数据
- 温度的8位数据
- 2位基本状态和2位详细状态字段
- 3位、4位或8位可配置CRC
- 带抗混叠滤波器的电容电压转换器
- Σ-ΔADC+Sinc滤波器
- 800Hz或1000Hz低通滤波器，用于绝对压力
- 无引线16引脚HQFN, 4mmx4mmx1.98mm封装
购买/参数
4 结果
包含 8 不推荐用于新设计
部件 | 订购 | 计算机辅助设计模型 | 状态 | 预算报价（不含税） | Accuracy (% Error) (Max) (%) | Ambient Operating Temperature (Min to Max) (℃) | 集成度 | 输出类型 | Pressure Range Min-max (MIN-MAX) (kPa) | Pressure Rating (MAX) (psi) | 电源电压[最大]（V） | 电源电压[最小]（V） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
正常供应 | 1K @ CNY14.43 | 3.5 | -40 to 130 | integrated | I2C | 20 - 250 | 44 | 5.25 | 3.1 | |||
正常供应 | 1K @ CNY14.43 | 3.5 | -40 to 130 | integrated | SPI | 20 - 250 | 44 | 5.25 | 3.1 | |||
正常供应 | 1K @ CNY14.43 | 3.5 | -40 to 130 | integrated | I2C | 20 - 400 | 65 | 5.25 | 3.1 | |||
正常供应 | 1K @ CNY14.43 | 3.5 | -40 to 130 | integrated | SPI | 20 - 550 | 65 | 5.25 | 3.1 |
