模拟绝对压力传感器（20至550kPa）
FXPS7250A4ST1、FXPS7400A4ST1和FXPS7550A4ST1是新设计的推荐设备，因为FXPS7250A4T1、FXPS7400A4T1和FXPS7550A4T1已停产。

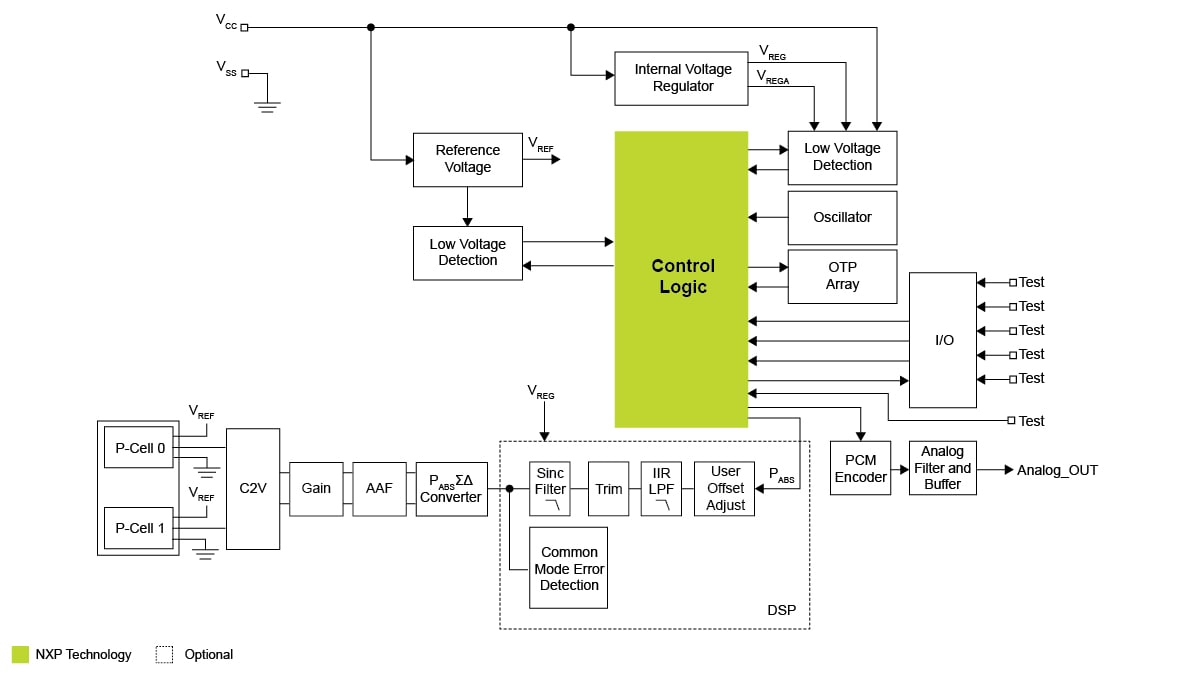

FXPS7250/FXPS7400/FXPS7550高性能、高精度绝对压力传感器系列包含一个紧凑的电容式微机电系统（MEMS）设备与数字集成电路（IC），可产生完全校准的模拟输出。
该传感器FXPS7系列是许多汽车应用的理想选择，如歧管空气压力（MAP）、舒适座椅和其他要求工作绝对压力范围高达550千帕的应用。
传感元件基于恩智浦高精度电容式压力传感器技术。该架构采用冗余压力传感器作为扩展的质量度量。它使用3.3V或5.0V电源供电时，可提供绝对压力的高精度比例式模拟读数。
产品详情
特性
主要功能
- 绝对压力范围：20至550kPa
- 工作温度范围：-40°C至+130°C
- 模拟输出，用于监测绝对压力信号
- 压力传感器和数字信号处理器（DSP）——内部自检
- 带抗混叠滤波器的电容电压转换器
- Σ-ΔADC+Sinc滤波器
- 800Hz或1000Hz低通滤波器，用于绝对压力
- 无引线16引脚HQFN, 4mmx4mmx1.98mm封装
- 它符合AEC-Q100的要求，精度高、性能可靠以及介质电阻率高，适用于汽车、工业和消费电子应用
产品长期供货计划
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
设计资源

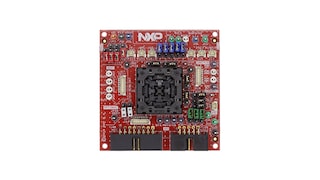

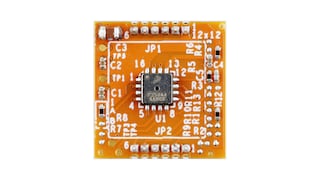

硬件
