PSI5汽车安全数字加速度传感器
建议从2026年第一季度开始，新设计使用NXLS95xxxx和NXLS96xxxx。FXLS90xxxx和FXLS93xxxx将在库存耗尽前继续获得生产支持。
FXLS93系列是恩智浦最新一代的安全气囊碰撞传感器。这些器件采用恩智浦专有的UMEMS传感技术，并结合QFN 4x4x1.45mm封装的信号调适ASIC进行设计。

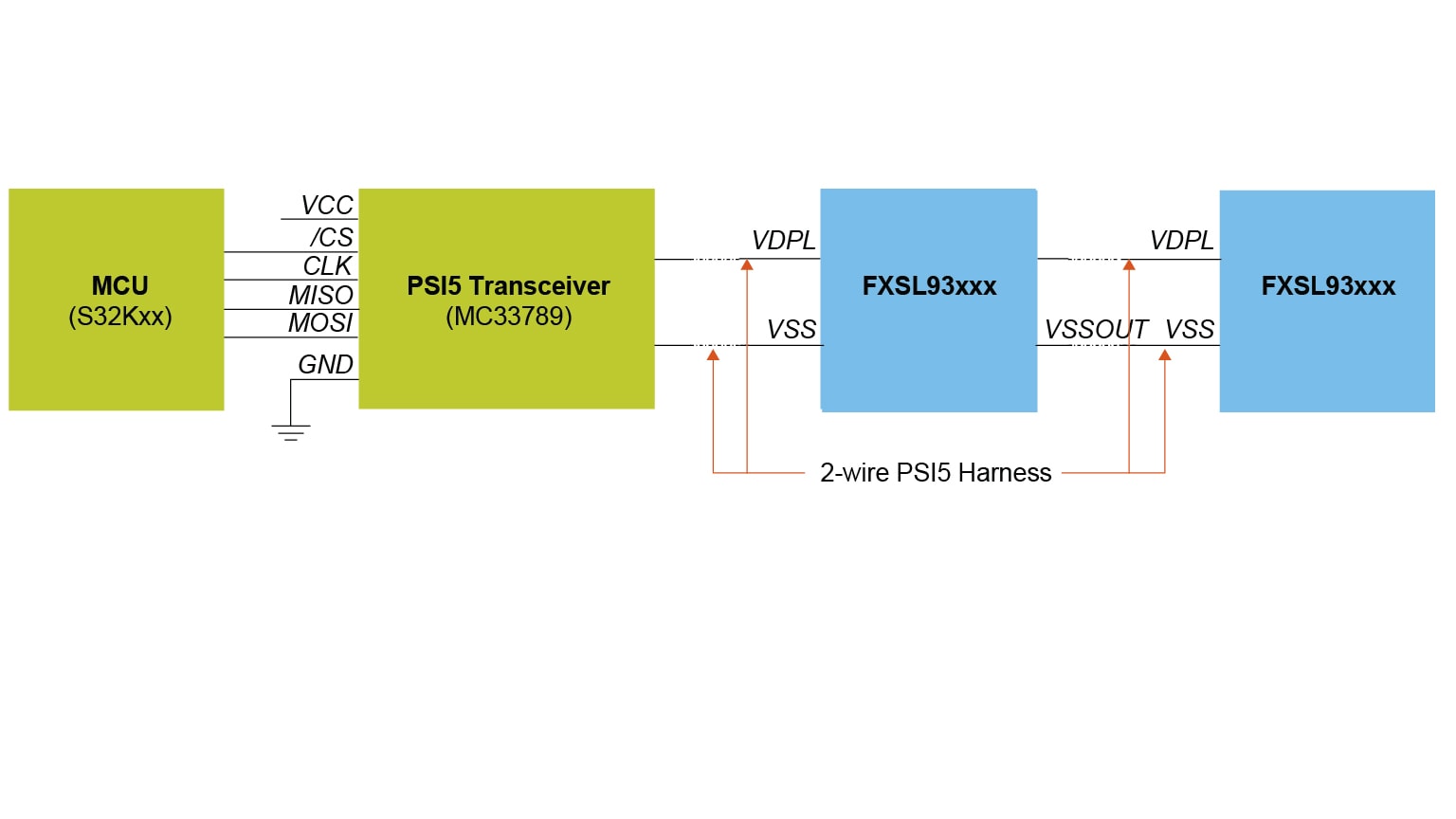

这些器件具有PSI5用户接口。它们能够以单轴或双轴独立配置测量从+/-15.5g到+/-500g的加速度。嵌入式DSP提供完全可编程的数字高通和低通滤波。
FXLS93系列完全符合AEC-Q100标准，工作温度高达125°C，符合AK LV 27的要求。该封装具有可润湿侧翼，用于焊料连接检查。FXLS93产品是根据ISO26262 2018版开发的，可用于ASIL D级系统。
如需了解更多信息和样品供货情况，请联系当地的销售机构。
产品详情
特性
ASIC
- 180nm CMOS
- 最大工作电压：-0.3V-20V
- 数字信号处理
- 兼容PSI5 V2.1、兼容AKLV27、安全气囊子标准
- HVST、IDDQ、模拟IDDQ、扫描、逻辑BIST
封装
- 4mmx4mmx1.45mm 16引脚QFN封装
- 可检测焊点/可润湿侧翼
符合汽车认证标准
- 符合AEC-Q100认证标准，温度范围为–40°C至+125°C
- 符合ISO26262 2018版认证
- 稳健的设计：符合EMC标准、QFN封装
高性能可配置DSP：
- 从ADC到通信接口的单信号链或双独立信号链
- 多达四阶低通滤波器，具有从12.5Hz到1500Hz的滚降频率选项
- 选配单极点高通滤波器，具有快速启动和输出速率限制功能
- 可选移动平均值
- 可选16到1输出插值
- 采样率：16、32、64us
满量程范围
- 中等范围：±15.5g至±150g
- 高等范围：±50g至±500g
分辨率
- 最多16位
通信接口
- 兼容PSI5版本2.1
可配置引脚
- 基于阈值检测的布防功能
- 脉冲编码调制信号输出(PCM)
基本信息
- 双向自检诊断
FXLS93到NXLS90替代部件的编号
| 停产部件的编号 | 可订购替代部件号 | 加速范围 | 轴数 | 感应轴 | 通信协议 | 工作温度 |
|---|---|---|---|---|---|---|
| FXLS93120AE(S/B) | NXLS96120AES | 15.5-150 g | 1 | Z | PSI5 | -40至+125 °C |
| FXLS93130AE(S/B) | NXLS96130AES | 50-500 g | 1 | Z | PSI5 | -40至+125 °C |
| FXLS93220AE(S/B) | NXLS96220AES | 15.5-150 g | 1 | X | PSI5 | -40至+125 °C |
| FXLS93230AE(S/B) | NXLS96230AES | 50-500 g | 1 | X | PSI5 | -40至+125 °C |
| FXLS93620AE(S/B) | NXLS96620AES | 15.5-150 g | 1 | Y | PSI5 | -40至+125 °C |
| FXLS93630AE(S/B) | NXLS96630AES | 50-500 g | 1 | Y | PSI5 | -40至+125 °C |
| FXLS93322AE(S/B) | NXLS96322AES | 15.5-150 g | 2 | XY | PSI5 | -40至+125 °C |
| FXLS93333AE(S/B) | NXLS96333AES | 50-500 g | 2 | XY | PSI5 | -40至+125 °C |
| FXLS93422AE(S/B) | NXLS96422AES | 15.5-150 g | 2 | XZ | PSI5 | -40至+125 °C |
| FXLS93433AE(S/B) | NXLS96433AES | 50-500 g | 2 | XZ | PSI5 | -40至+125 °C |
| FXLS93722AE(S/B) | NXLS96722AES | 15.5-150 g | 2 | YZ | PSI5 | -40至+125 °C |
| FXLS93733AE(S/B) | NXLS96733AES | 50-500 g | 2 | YZ | PSI5 | -40至+125 °C |
| FXLS93421AE(S/B) | NXLS96421AES | X轴：15.5-150 g Z轴：1.5-24 g |
2 | XZ | PSI5 | -40至+125 °C |
