开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您设置和使用P3T1085UK-ARD板。

1.1 套件内含物/装箱单

P3T1085UK-ARD内含物包括：

完成组装和测试的P3T1085UK-ARD评估板，存放在防静电袋中

标记为完成:1.1 套件内含物/装箱单

1.2 假设

熟悉SPI总线是有帮助的，但不是必需的。

标记为完成:1.2 假设

1.3 静态处理要求

注意事项

高压危险、着火危险

该设备容易受静电放电（ESD）影响。因此，运输和搬运过程中应特别注意。在开包或处理硬件之前，请使用接地片或触碰电脑机箱或其他接地装置。

标记为完成:1.3 静态处理要求

1.4 最低系统要求

PC奔腾处理器（或同等处理器）
1个USB端口（兼容3.0、2.0或1.1）
Windows 7、8、10

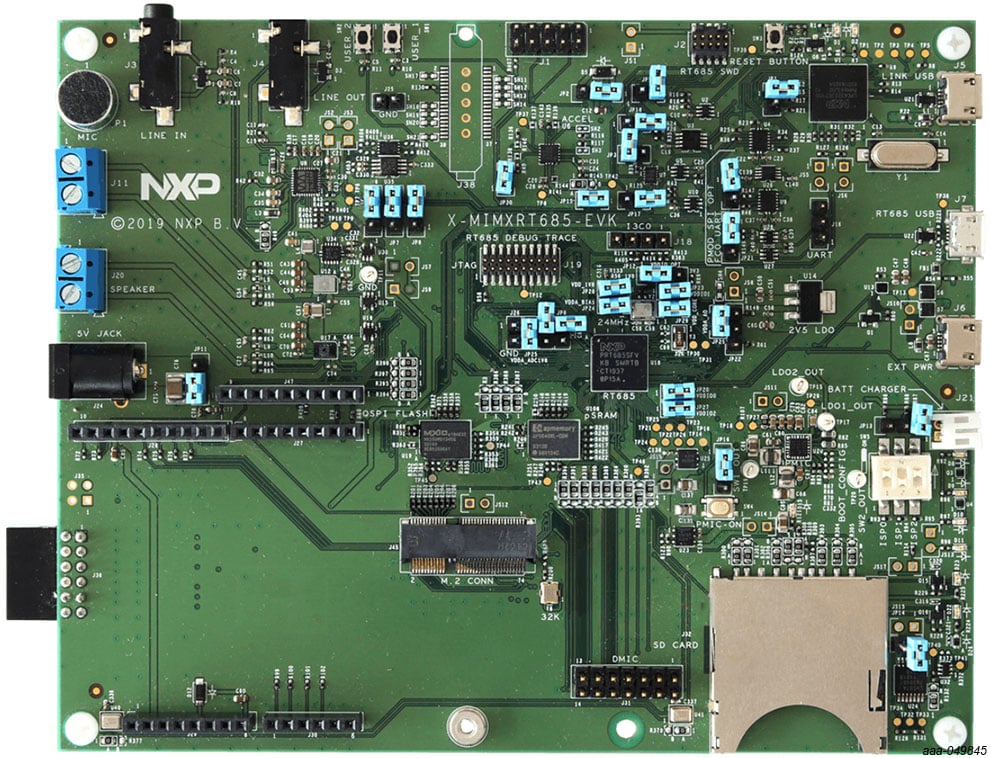

MIMXRT685-EVKMCU板

标记为完成:1.4 最低系统要求

1.5 电源要求

MIMXRT685-EVK MCU板通过PC的USB端口获得电源，两个USB部件可同时与MIMXRT685-EVK MCU板相连。如果超过USB端口电流的能力，请使用外接电源选项。

标记为完成:1.5 电源要求

下一页获取硬件

获取硬件

2.1 板特性

全面的评测平台，面向支持I3C和I²C总线接口、精度为0.5°C的P3T1085UK-ARD数字温度传感器
易于使用的基于GUI的软件演示了P3T1085UK-ARD的功能
用于系统热管理实验的板载温度传感器
便捷的测试点，可轻松测量范围和信号访问
主机PC的USB接口
USB端口（x2）电源或外接电源可用于为P3T1085UK-ARD评估板供电

标记为完成:2.1 板特性

2.2 板说明

P3T1085UK-ARD评估板采用支持I3C和I²C总线接口、精度为0.5°C的数字温度传感器。图形界面允许用户轻松探索驱动器的不同功能。该板可与其他I²C总线演示板并联，以创建评估系统。

IC通过工业标准I²C总线端口与主机通信。评估软件在Microsoft Windows 7、8或10 PC平台下运行。

标记为完成:2.2 板说明

2.3 板组件

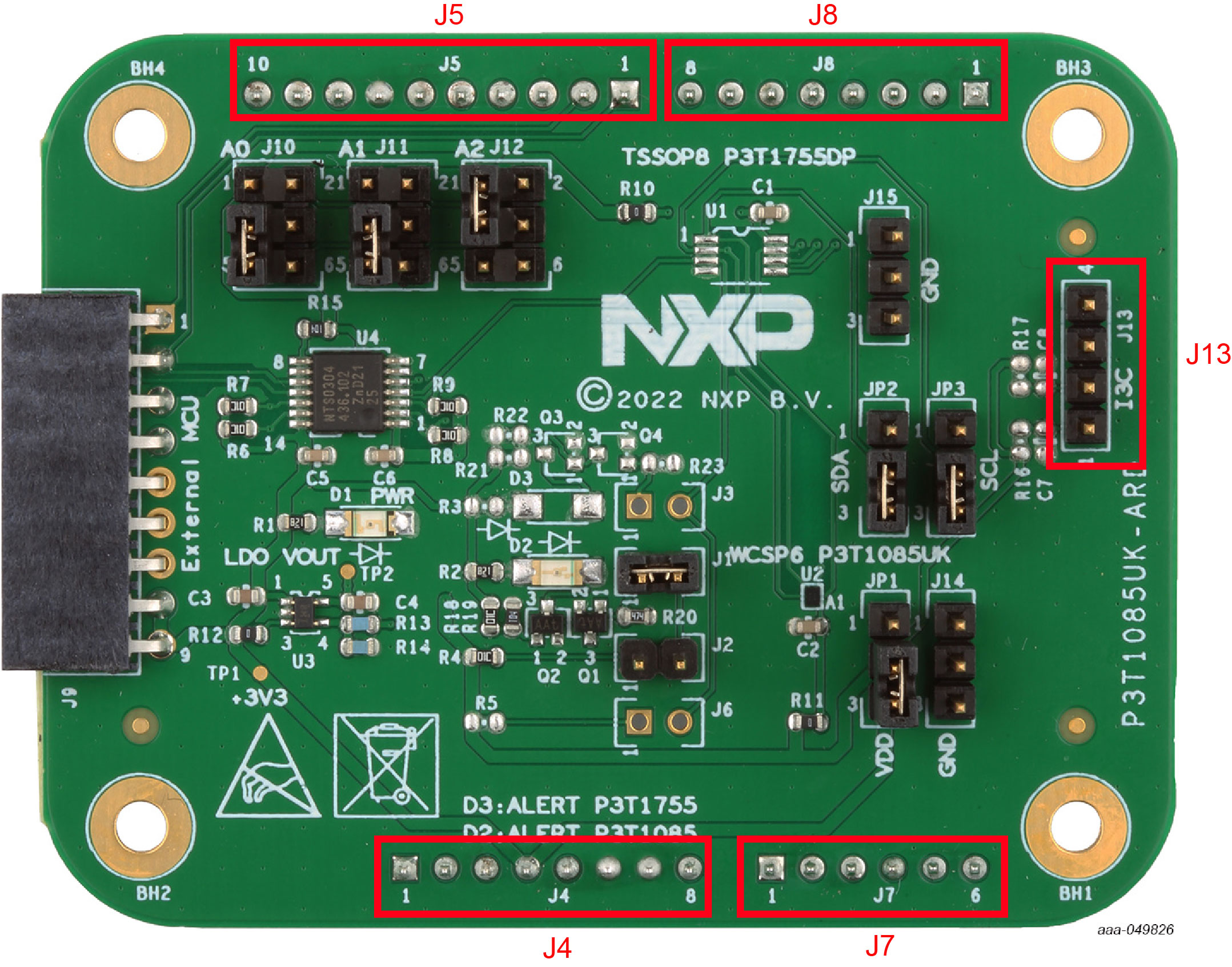

P3T1755DP-ARD板概述

表1 P3T1085UK-ARD板主要组件

器件	说明	地点
P3T1085UK	支持I3C和I²C总线接口、精度为0.5 °C的数字温度传感器	`U2`
TPS71701DCKT	可调输出电压低压差线性稳压器(LDO)	`U3`
NTS0304EPWJ	4位双电源转换收发器	`U4`
LED绿灯	LED上的电源	`D1`
LED红灯	LED警报	`D2`

标记为完成:2.3 板组件

前页开箱即用

下一页配置硬件

配置硬件

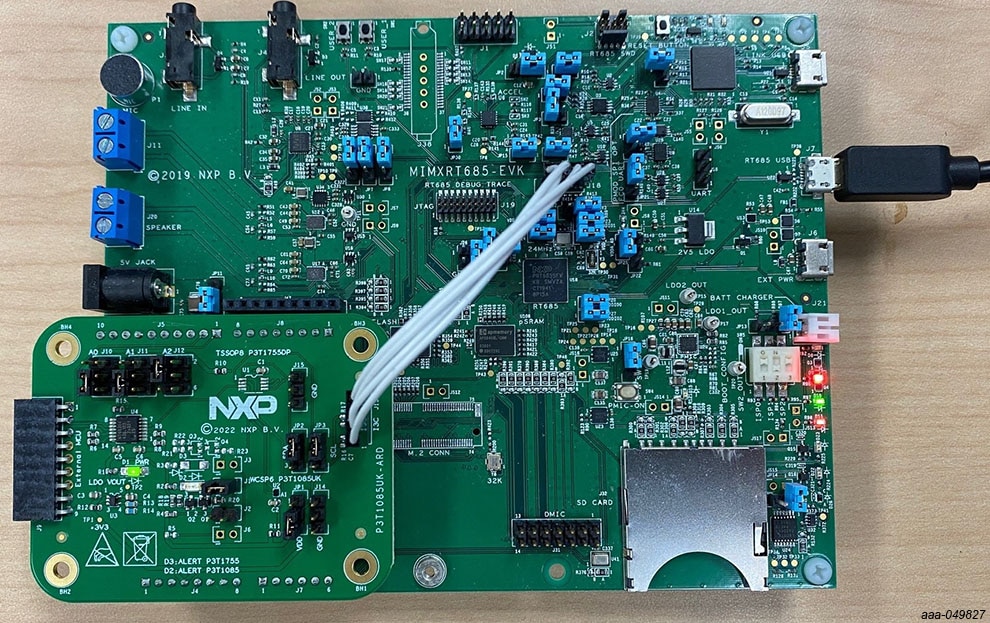

3.1 P3T1085UK-ARD EV板和MIMXRT685-EVK MCU板的连接

P3T1085UK-ARD评估板使用四个连接器(P3T1085UK-ARD板上的J4/J5/J7/J8 和MIMXRT685-EVK板上的 J27/J28/J29/J30)连接到I²C总线和电源，使用一个连接器(P3T1085UK-ARD板上的J18和MIMXRT685-EVK板上的J)连接到I3C总线。

MIMXRT685-EVK MCU板通过PC机的USB接口与P3T1085UK-ARD演示GUI进行通信，使用I²C或I3C总线与P3T1085UK-ARD进行通信。

图1 P3T1085UK-ARD评估板
