连接！
现在开始试用LPCXpresso54608板！您可以选择观看短片中的操作顺序或遵循下面列出的详细操作。
LPCXpresso54018开发板快速入门 - 演示

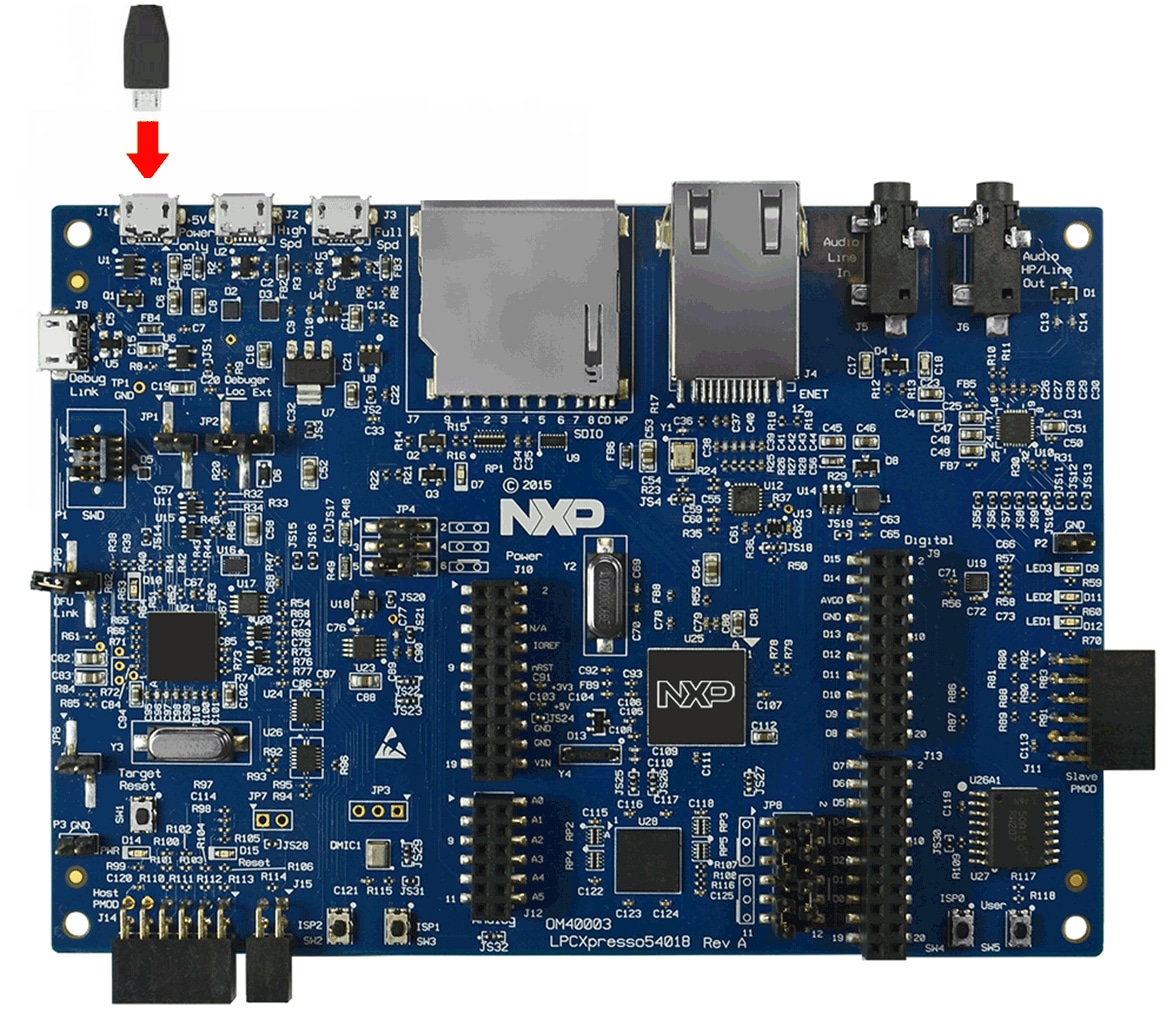

1.1 连接USB线缆
1.2 运行开箱即用的演示
您的LPCXpresso54018板预装了采用emWIN开发的图形HIMI演示。用您的手指或触摸笔从LCD显示屏左侧的调色板中选择一种颜色，然后徒手描绘图形。触摸CLR按钮清除您的图形。
2.1 MCUXpresso SDK快速入门！
MCUXpresso软件开发套件(SDK)为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
点击以下链接，下载LPCXpresso54018的预配置SDK版本，其中包括MCUXpresso IDE、Keil MDK和IAR EWARM的版本。将LPCXpresso54018用作目标板。
您还可以使用在线MCUXpresso网络工具，为使用SDK构建工具的LPCXpresso54018创建定制SDK数据包。
2.2 安装工具链
恩智浦提供名为MCUXpresso IDE、基于GNU/Eclipse的免费工具链。
想使用其他工具链？
没问题！MCUXpresso SDK包括对 IAR和 Keil等其他工具的支持。
LPCScrypt，然后安装板的器件驱动程序。以下视频显示了如何使用此实用工具来通过LPCScrypt编程板的硬件调试器。
快速入门部分的视频针对LPCXpresso54608，但步骤同样适用于LPCXpresso54018。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，并提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。
2.4 串行终端
大多数为IAR和Keil工具设置的MCUXpresso SDK示例使用MCU UART进行printf输出，这也是MCUXpresso IDE的一个选项。如果您不确定如何使用终端应用，请尝试下面一个教程：
不确定如何使用终端应用？试试这些教程：
构建，运行
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。To see what's available, browse to the SDK boards folder of your SDK installation and select LPCXpresso54018 (
如需了解特定示例代码的详细信息，请参阅示例文件夹中的readme.txt文件。
3.2 构建、运行
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，您可能想知道如何自己完成构建和调试。LPC540xx SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。
采用MCUXpresso IDE进行构建和调试
快速入门部分的视频针对LPCXpresso54608，但步骤同样适用于LPCXpresso54018。
想使用其他工具链？
Tera Term教程
Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪
PuTTY教程
PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
采用IAR运行演示
1. 构建示例应用
以下步骤将指导您运行led_output应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。
-
如果还未完成，在以下路径中打开所需应用的示例应用工作区：大多数示例应用工作区文件位于以下路径：
/boards/ / / /iar 以hello_world演示为例，路径为：
/boards/LPCXpresso54018/driver_examples/gpio/led_output/iar -
从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world - Debug"目标。
-
为了构建演示应用，点击"Make"按钮（下文中用红色突出显示）。
-
构建将完成，并且不会报错。
2. 运行示例应用
LPCXpresso54018板出厂时预装了CMSIS-DAP调试接口。将开发平台连接到您的PC，此举通过USB线缆连接板上的J8 “调试链路”
-
点击"Download and Debug"按钮，将应用下载到目标。
-
然后，可将此应用下载到目标应用，并自动运行到main()函数。
-
点击"Go"按钮运行代码，以启动应用。
采用Keil® MDK/µVision®运行演示
1. 安装CMSIS器件包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)器件包，才能从调试角度来说完全支持器件。这些器件包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
-
打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。
-
2. 在Pack Installer (包安装程序)窗口，浏览至有LPC数据包的部分(这些数据包按字母顺序排列)。Kinetis包名以"Keil::LPC"开始，然后是MCU系列名称，例如"Keil::LPC54000"。该示例采用LPCXpresso54018平台，因此选择LPC54000系列的器件包。点击器件包旁的"Install"按钮。这个流程需要互联网连接，才能成功完成。
安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
2. 构建示例应用
以下步骤将指导您运行gpio_led_output应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk The workspace file is named
.uvmpw, so for this specific example, the actual path is: /boards/LPCXpresso54018/driver_examples/gpio/led_output/mdk/gpio_led_output.uvmpw -
要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
构建将完成，并且不会报错。
3. 运行示例应用
LPCXpresso54018板出厂时预装了CMSIS-DAP调试接口。
-
应用构建完成后，点击"Download"按钮，将应用下载到目标。
-
点击"Download"按钮后，此应用下载到目标并开始运行。如需调试应用，请点击"Start/Stop Debug Session"按钮，用红色突出显示。
-
单击"Run"按钮运行代码，以启用应用。
