1. 快速入门

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路及系统级封装设备。恩智浦产品能够延长电池使用寿命,缩小设备尺寸,减少组件数量,降低成本和提升性能,帮助您打造先进的系统。

本页将指导您通过设置并使用EV-INVERTER参考平台的过程。

1.1 套件内含物/装箱单

EV-INVERTER套件内含物包括:

  • 驱动器控制板(EV-POWEREVB)
  • MCU控制板(EV-CONTROLEVM)
  • 传感器板(EV-SENSOREVB)
  • 接口板(EV-INTERFACEVB)
  • 线缆(EV-HW-INVERTER)
    • –线缆组件,双排线电缆,插座,双端,2×20,带固定闭锁,长度为4英寸
    • –线缆组件,双排线电缆,插座,双端,2×15,带固定闭锁,长度为5.5英寸
    • –线缆组件,双排线电缆,插座,双端,2×5,带固定闭锁,长度为4英寸
  • 快速入门指南(HV逆变器平台)

1.2 其他硬件

除了套件内含物外,使用此参考平台时,还需要使用以下硬件。可以从我们的开发合作伙伴Vepco Technologies购买完整的电动汽车逆变器平台。

  • FujiIGBTM653模块:恩智浦电动汽车逆变器支持套件的授权客户可从Fuji Electric, Inc.购买。
  • Fuji IGBTM653模块的IGBT冷却板或水套:该冷却板用作IGBT模块的冷却结构接口,并用作逆变器模块(PIM)电子设备和附件的机械支撑。提供您自己设计的冷却板,或从我们的逆变器合作伙伴Vepco Technologies购买完整的平台。
  • DC link电容:4个并联的EZP-E50117MTA 500 V 110 µF薄膜电容器用于逆变器基准性能测量。所选电容必须与上述IGBT和预期工作电压兼容。
  • 母线:提供您自己的设计,或者从Vepco Technologies购买完整的平台时附带母线。
  • 高压线缆:提供您自己的线缆,或者从Vepco Technologies购买完整的平台时附带高压线缆。
  • 23位信号连接器:(Ampseal®PN 770680-1) TEConnectivity-770680-1
  • 安装硬件:提供您自己的硬件,或者从Vepco Technologies购买完整的平台时附带安装硬件。
  • 电源:高达500V,400A
  • CAN接口链接
  • 电机:提供您自己的电机,或从Vepco Technologies购买时附带电机

1.3 Windows PC工作站

该参考平台需要Windows PC工作站。在使用此参考平台时,为达到更好效果,需满足以下最低规格要求。

  • 兼容Windows 10、8或7的PC,带可用USB端口

2. 硬件介绍

2.1 板特性

    优势:
  • 加快开发速度
  • 完整的平台解决方案
  • 提供功能安全选项
  • 优化性能
    推荐产品:
  • GD3100隔离式IGBT ASIL D栅极驱动器
  • MPC5775E高级电机控制ASIL D MCU
  • FS65XX稳健的ASIL D SBC
  • TJA1042冗余CAN总线接口
  • 可连接至Fuji M653 IGBT模块,进行三相评估

2.2 板说明

EV-INVERTER是参考设计支持套件,其中包含恩智浦内含物,用于开发电动汽车三相牵引电机逆变器。该系统旨在驱动Fuji M653 IGBT模块。该套件包含第1.1节“套件内含物/装箱单”中所述的4个PCB、用于互连PCB的三根电缆,以及基本配置和驱动软件。PCB板布局和原理图及gerber文件在EV Power Inverter Platform上提供。

获取其他逆变器组件是您的责任。这些组件包括IGBT模块、Link电容、母线、冷却板、安装硬件等。

您可以设计、选择和组装自己的组件,并使用恩智浦PCB完成PIM。完整的预组装PIM参考平台可从我们的合作伙伴Vepco Technologies获得。IGBT模块可从我们的合作伙伴Fuji Electric获得。

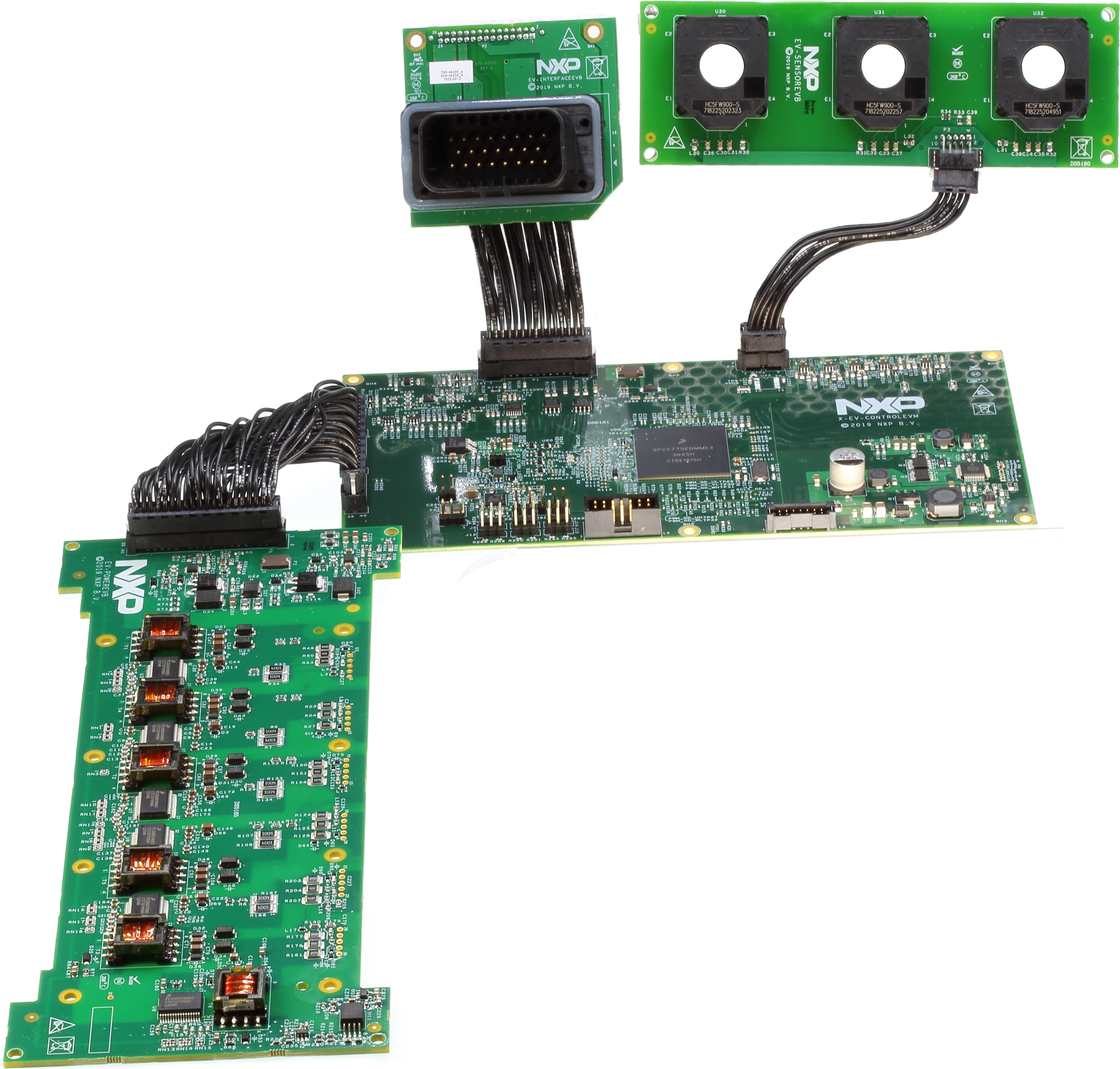

Inverter_kit2

2.3 板组件

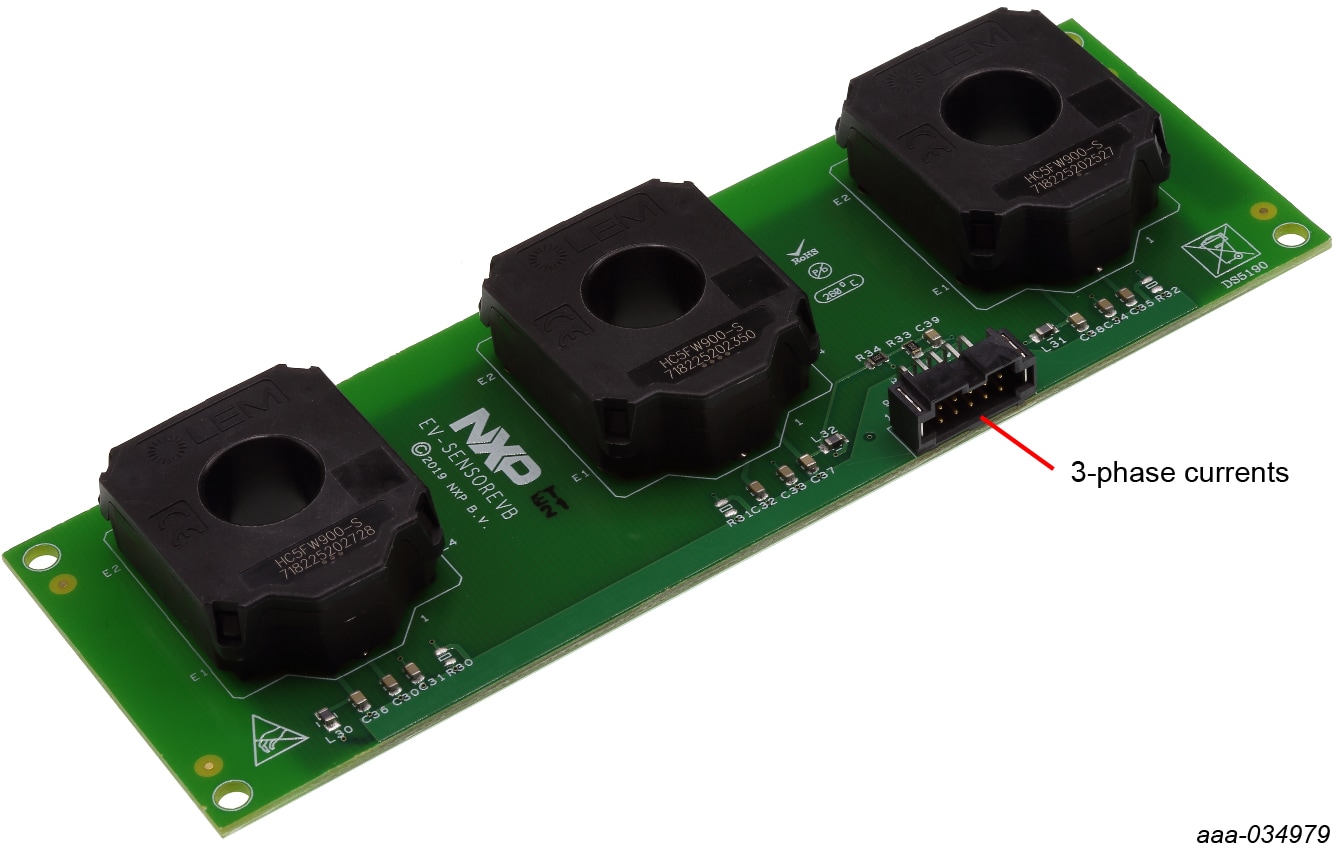

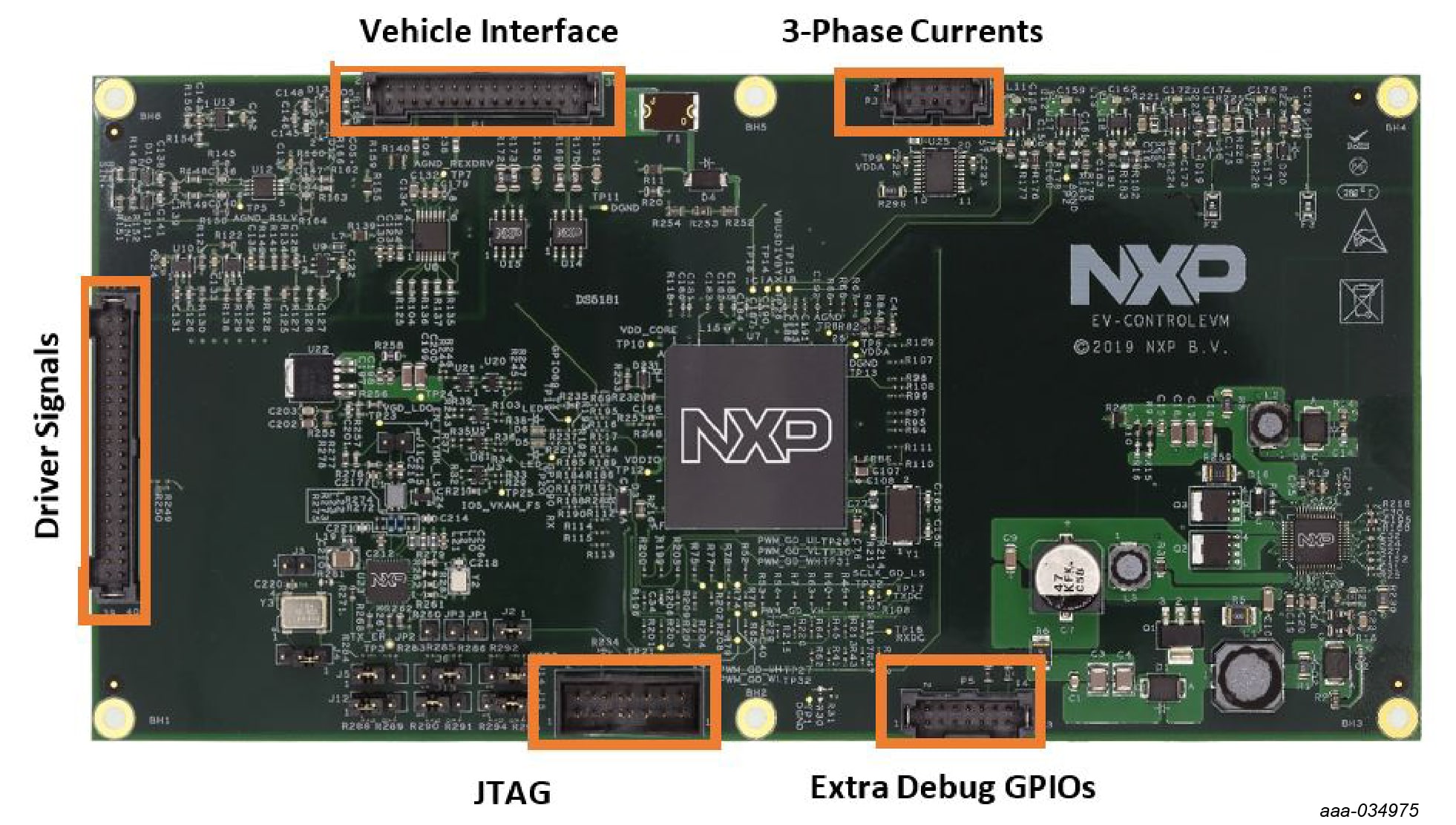

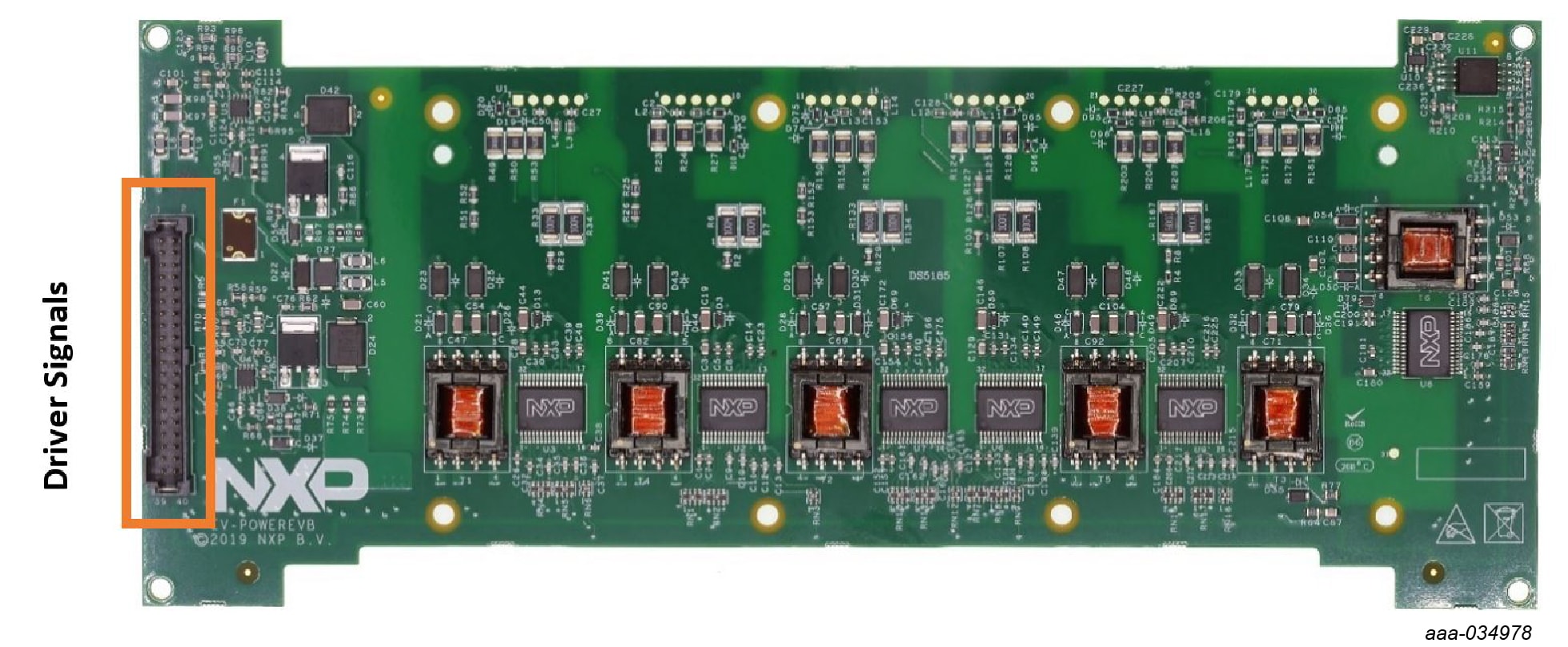

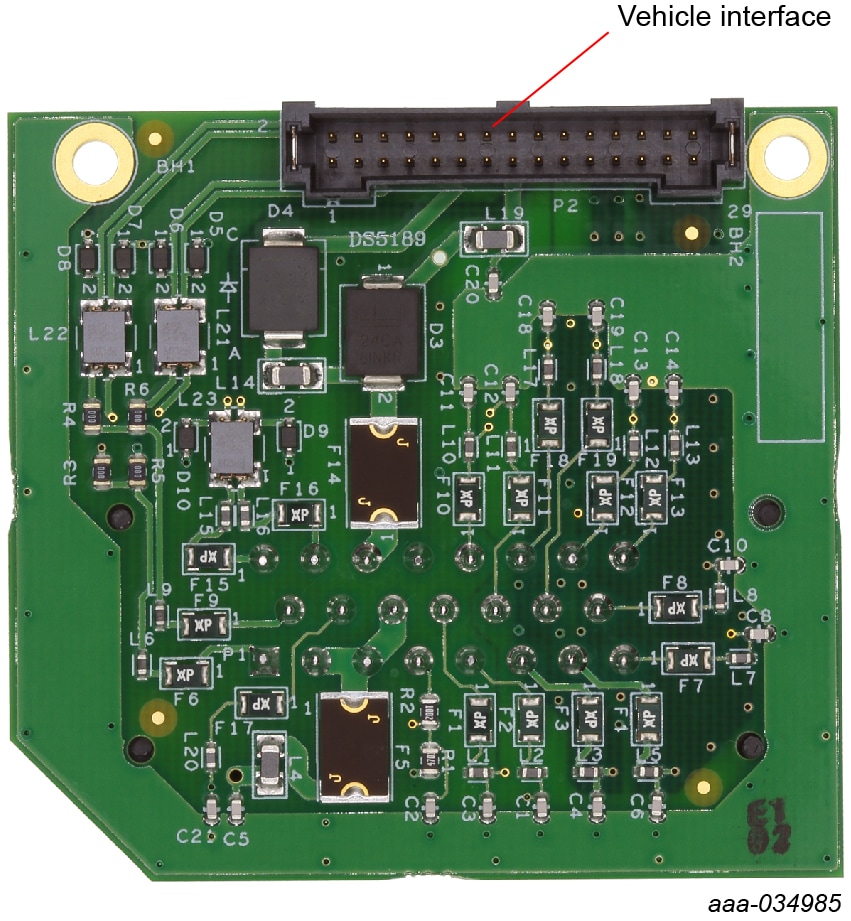

电动汽车功率逆变器控制参考平台概述

aaa-034975 aaa-034978 aaa-034979 aaa-034985

3. 配置硬件

3.1 配置硬件

要配置硬件,请完成以下步骤:

  1. 将IGBT模块连接到冷却板上
  2. 连接DC link电容正、负高压电源。
  3. 将EV-POWEREVB连接到IGBT模块。确保所有板插座连接引脚均已正确插入IGBT引脚连接中
  4. 将电机连接到IGBT模块,确保U、V和W连接匹配
  5. 要在闭环电机控制中运行电机,请将EV-SENSOREVB板连接到EV-CONTROLEVM
  6. 将EV-POWEREVB连接到EV-CONTROLEVM
  7. 将EV-INTERFACEVB连接到EV-CONTROLEVM
  8. 将低压DC电源连接到EV-CONTROLEVM板
  9. 将高压/大电流直流电源连接至DC Link电容的正负极连接,以提供三相电机DC Link电压。
  10. 在对直流连接施加高压(>300V)之前,请使用限流(1.0A)电源,并向DC施加15至30V,以确保没有过多的低漏电流。
  11. 松开手柄,将线缆组件插入插头,然后重新锁上手柄。 12.将EXT_DGND连接到12V GND。
  12. 卸下塑料保护盖,打开PIM。
  13. 将14针调试器接头连接到针1标记对齐的位置。
  14. P&E微型Multilink上的两个LED灯都应亮起。

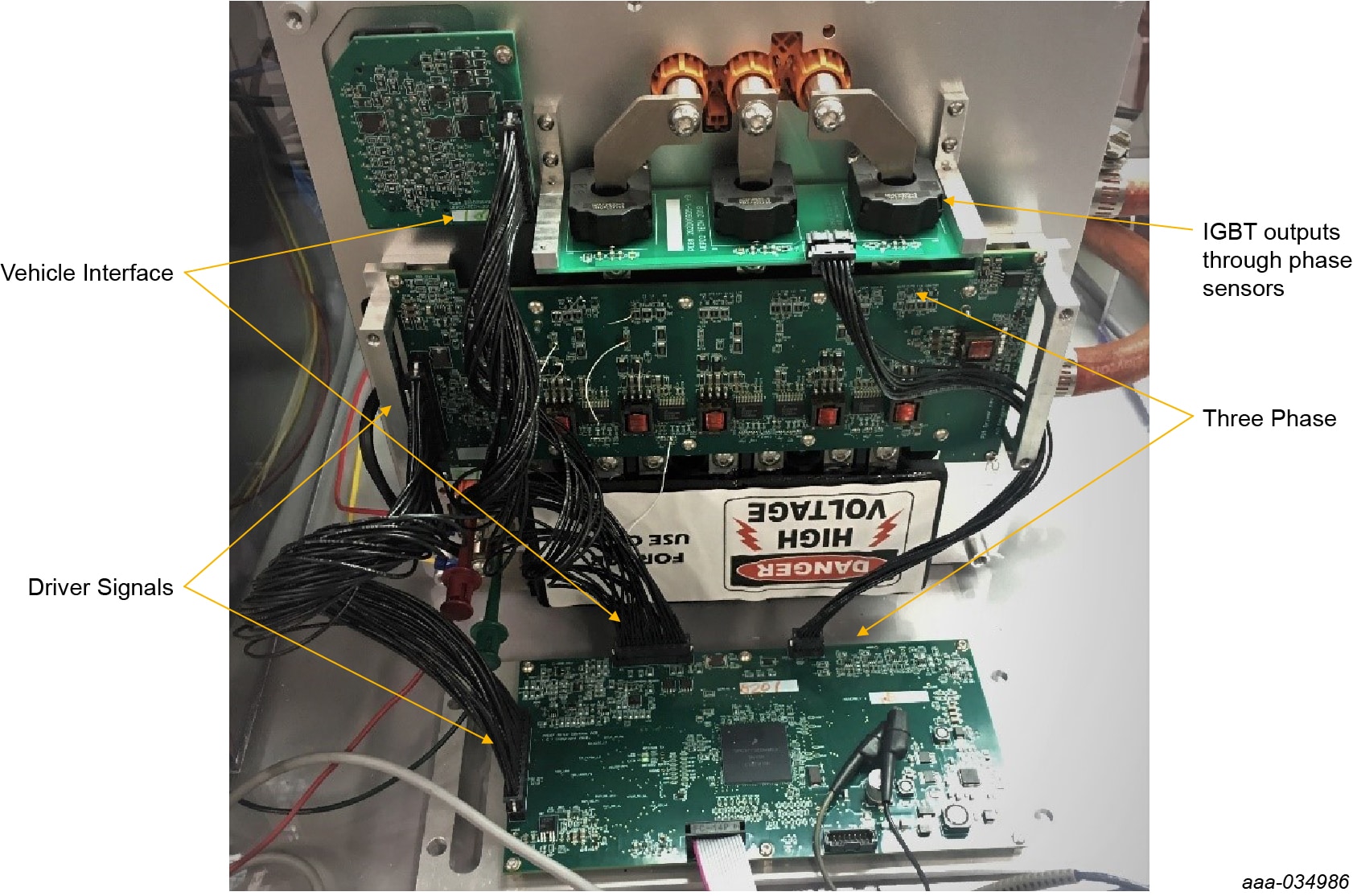

aaa-034986

安装软件工具

4.1 S32S Design Studio IDE for Power Architecture

S32S design studio for power architecture IDE安装在Windows PC工作站上,支持对源代码设计进行编辑、编译和调试。

安装版本:Rev 2017.R1

4.2 软件开发套件(SDK)

S32 SDK for Power Architecture RTM 3.0.0支持MPC577x-B-E-C设备。

4.3 Python安装

  1. Python 3.6.8的下载地址为:python.org
  2. 运行安装程序,并按照提示进行安装。
  3. 打开命令窗口,并浏览至安装目录。要将目录更改为Script,输入cd命令。
  4. 输入pip install pyqt5并按下Enter键,安装PYQT5。
  5. 输入pip install pyqtgraph并按下Enter键,安装PYQTGraph。
  6. 下载PIM GUI
  7. c55_gui.zip解压到您想要运行的文件夹
  8. 右击app_mpc55term.py,然后选择“Open with”
  9. 选择“Choose another app”
  10. 向下滚动,点击“More apps”

设计资源

工具汇总页

EV-INVERTER参考平台的工具汇总页网址为EV Power Inverter Control Reference Platform.

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用EV-INVERTER参考平台的快速参考信息,包括可下载资产。
