BATT-14CEMULATOR快速入门

上次修改时间: 2020-01-21 11:35:00支持 BATT-14CEMULATOR:为MC33771 BCC EVB供电的14节电池组

本文档内容

  • 1

    快速入门
  • 2

    硬件介绍
  • 3

    配置硬件

1. 快速入门

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装器件,采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命,缩小设备尺寸,减少组件数量,降低成本和提升性能,帮助您打造先进的系统。

本页面将指导您完成设置和使用BATT-14CEMULATOR板。

1.1 套件内含物/装箱单

BATT-14CEMULATOR内含物包括:

  • BATT-14CEMULATOR,14节滑块电池组模拟器
  • 快速入门指南

1.2 其他硬件

除了套件内含物外,使用此套件时,还需要使用以下硬件。

  • 电流容量为1.5A的12V DC电源

2. 硬件介绍

2.1 板特性

  • 14节电池模拟器电位器
  • 每个滑块可在1.25V和4.9V之间修改电池电压
  • 电池输出电压的电流容量为110mA
  • 最多可并联三个评估板
  • 一个温度传感器模拟器电位器
  • 温度传感器输出电压从0V到+4.95V不等
  • 两个输出端子,可堆叠多个模拟器

2.2 板说明

BATT-14CEMULATOR板可以模拟多节电池组,可轻松连接到MC33771C电芯控制器(BCC)的评估板上:

  • RD33771CDSTEVB
  • FRDM33771CSPEVB

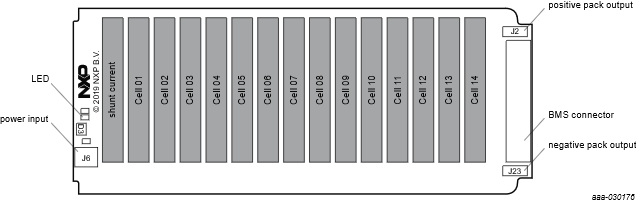

2.3 板组件

BATT-14CEMULATOR:给MC33771C EVB供电的14节电池组概述

aaa-030176

aaa-030176

3. 配置硬件

3.1 配置硬件

要配置硬件,请完成以下步骤:

  1. 通过一个直径为3.5mm插孔连接器J6,将电流容量为1.5A的12V DC电源连接到板。中心引脚连接正极电压,环形端子接地。
  2. 使用MC33771C EVB套件随附的26引脚连接器将MC33771C EVB板连接至电池模拟器。
  3. 移动电位器以更改14节电池和温度传感器模拟器上的电压。

3.2 即买即用

开始嵌入式应用开发。

设计资源

其它参考

产品汇总页

MC33771C的产品汇总页位于MC33771C

工具汇总页

BATT-14CEMULATOR板的工具汇总页位于BATT-14CEMULATOR

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用BATT-14CEMULATOR板的快速参考信息,包括可下载资产。
