1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装器件，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小器件尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用RDGD3100I3PH5EVB评估板的过程。
1.1 套件内含物/装箱单
RDGD3100I3PH5EVB内含物包括：
- 经过组装和测试的RDGD3100I3PH5EVB(装有5.0 V兼容栅极驱动器设备的三相逆变器)板，装在防静电袋中
- 一根PCIe线缆(S32SDEV-CON18)，用于连接MCU板(MPC5777C-DEVB或MPC5744P)
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- SPI通信的微控制器
- IGBT模块Infineon HP驱动
- 与IGBT部件FS820R08A6P2B兼容的直流链路电容器
- 带防护罩和听力保护装置的高压电源
- 用于监测各相电流的电流传感器
- 12 V, 1.0 A DC电源
- TEK MSO 4054 500 MHz 2.5 GS/s 4通道示波器
1.3 Windows PC工作站
该参考设计需要Windows PC工作站。在使用此参考设计时，满足这些最低规格应产生很好的效果。
- 基于USB的计算机，支持Windows 7或Windows 10
1.4 用户手册
有关推荐组件、板配置和软件的更多详细信息，请参见UM11178 - RDGD3100I3PH5EVB三相逆变器参考设计 [English]。
2. 了解硬件
2.1 板特性
- 可连接至HP Drive IGBT模块，进行全面的三相评估和开发
- 菊花链SPI通信(三个高边和三个低边栅极驱动器)
- 电源，可通过跳线配置VEE负极或GND参考
- 轻松访问电源、接地和信号测试点
- 2×32 PCIe插槽，用于对接MCU控件
- 可选连接，用于DC总线电压监测
- 与MPC5777C- DEVB兼容
2.2 板说明
RDGD3100I3PH5EVB是功能完备的3相逆变器评估板，配有6个GD3100栅极驱动器，具有故障管理和辅助电路功能。该板支持SPI菊花链通信，用于编程并与3个高边栅极驱动器和3个低边栅极驱动器独立进行通信。
该板具有低压和高压隔离，以及栅极驱动器集成的电流信号隔离。其他板载辅助功能包括去饱和短路检测、IGBT温度感测，DC Link总线电压监测、相电流感测以及电机分解器激励和信号处理连接电路。参见GD3100数据手册，了解有关栅极驱动器功能的详细信息。
2.3 板组件

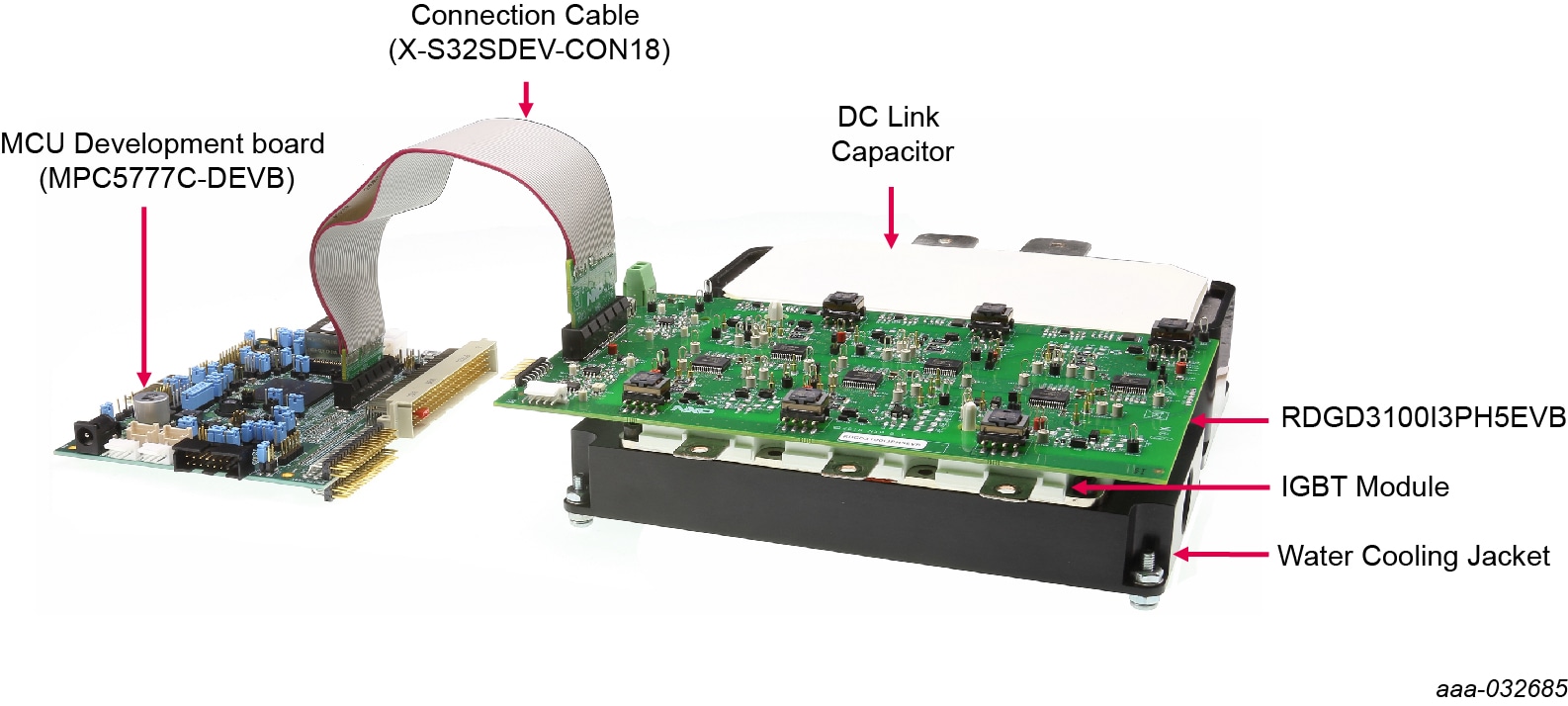

RDGD3100I3PH5EVB三相逆变器参考设计概述
(RDGD3100I3PH5EVB三相逆变器参考设计)
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11178 - RDGD3100I3PH5EVB三相逆变器参考设计 [English]用户手册。
3. 配置硬件
3.1 配置硬件
要配置硬件，请完成以下步骤：
- 如果需要，将IGBT模块与水冷套组装在一起，并在U、V和W相上正确连接到DC Link电容器的正极和负极高压电源连接。
- 将RDGD3100I3PH5EVB连接到IGBT模块。确保所有板插座连接引脚均已正确插入IGBT引脚连接中。板插座引脚旨在易于连接至IGBT模块并从其拆下，而不会损坏IGBT连接引脚。
- 连接电机：
- a. 将IGBT模块每相U、V和W的输出分别连接到目标三相电机上的相应U、V、W连接。
- b. 为了使电机在闭环电机控制下运行，将电机旋转变压器连接的旋转变压器信号连接到RDGD3100I3PH5EVB上的旋转变压器引脚连接。请参见RDGD3100I3PH5EVB板上J50头信号连接的原理示意图。
- c. 要使电机在闭环电机控制下运行，请分别连接U、V和W相中的电流传感器(RDGD3100I3PH5EVB中不包含电流传感器)，并将电流传感器的相应信号连接至RDGD3100I3PH5EVB的相电流反馈引脚连接。请参见RDGD3100I3PH5EVB板上J40头信号连接的原理示意图。
- 连接直流电源：
- a. 在VSUP连接端子的RDGD3100I3H5EVB上连接低压直流电源(12 V DC，最小1.0 A电源)。确保已安装J100跳接线。
- b. 将低压直流电源连接到MCU控制器板上，并将USB线缆从MCU控制器连接到目标计算机，以进行软件驱动的电机控制。
- c. 将高压/大电流直流电源(使用目标电机的推荐电压和电流)连接至DC Link电容器的正负极连接，以提供三相电机DC Link电压。
- 将套件随附的2x32 PCIe线缆(X-S32SDEV-CON18)连接到RDGD3100F3PH5EVB和MCU控制器板(例如MPC5777C-DEVB)。该线缆为键控并与MPC5777C-DEVB上的接口端口兼容。
3.2 支持其他板
有关硬件配置的更多详细信息，请参见UM11178 - RDGD3100I3PH5EVB三相逆变器参考设计 [English]用户手册。
4. 安装软件
4.1 软件开发工具
恩智浦拥有可与恩智浦MPC5777C开发板(DEVB)配套使用的软件开发工具。该开发板旨在提供一个平台，方便客户评估MPC5777C微控制器并促进硬件和软件开发。该开发板可用于动力/逆变器/ BMS /汽车以太网等。如需了解最新产品信息，请访问www.nxp.com/MPC5777C。
开发软件列表：
- S32S Design Studio IDE for Power Architecture：
S32S Design Studio for Power Architecture IDE安装在Windows PC工作站上，支持对源代码设计进行编辑、编译和调试。SDK支持包括MPC5777C在内的多个设备。如需了解详细信息，请参见S32DSPA SDK for Power Architectures ，网址为http://www.nxp.com/S32SDK-PA。 - 汽车数学和电机控制库套件(AMMCL)：
汽车数学和电机控制库(AMMCL)是一套预先编译好的软件库，其中包含面向各种电机控制和常规数学应用的标准模块。如需了解更多信息并下载AMMCL，请参见面向MPC577xC的汽车数学和电机控制库套件，网址为http://www.nxp.com/AUTOMCLIB。 - FreeMaster 2.0运行时调试工具：
FreeMASTER运行时调试工具是单独下载的软件，也可以与S32DS开发的MCU代码结合使用，作为用户友好的实时调试监测仪、图形控制面板和用于应用开发和信息管理的数据可视化工具。参见FreeMASTER运行时调试工具，网址为http://www.nxp.com/freemaster。 - 电机控制应用优化(MCAT)：
电机控制应用优化(MCAT)是FreeMASTER插件工具，旨在开发PMSM FOC和BLDC电机控制应用。如需了解更多信息并下载MCAT，请参见MCAT，网址为http://www.nxp.com/MCAT。 - 示例代码，GD3100设备驱动程序注释和GD3100设备驱动程序参考注释：
GD3100设备驱动程序示例代码REV1.1提供了基础，可以开始进行目标电机控制的软件开发。参见GD3100设备驱动程序示例代码(REV 1.1或更高版本)，网址为http://www.nxp.com/GD3100-DRIVER。
4.2 支持其他板
有关软件的更多详细信息，请参见UM11178 - RDGD3100I3PH5EVB三相逆变器参考设计 [English]用户手册。
4.3 即买即用
开始嵌入式应用开发。
5. 了解详情
5.1 产品汇总页
GD3100的产品汇总页位于http://www.nxp.com/GD3100。
5.2 工具汇总页
RDGD3100I3PH5EVB参考设计的工具汇总页网址为 http://www.nxp.com/RDGD3100I3PH5EVB。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用RDGD3100I3PH5EVB参考设计的快速参考信息，包括可下载资产。
5.3 参考资料
除了恩智浦的GD3100：绝缘栅双极晶体管(IGBT)的先进单通道栅极驱动器页面，您可能还想访问：
栅极控制器页面：
应用页面：
硬件页面：
软件页面：
5.4 购买板
RDGD3100I3PH5EVB：功率逆变器参考设计配备GD3100栅极驱动器
购买
