面向MC34931和MC33931有刷直流电机驱动器的GUI

GUI-BRUSHED-DC-MOTOR-CONTROL

滚动图片以放大

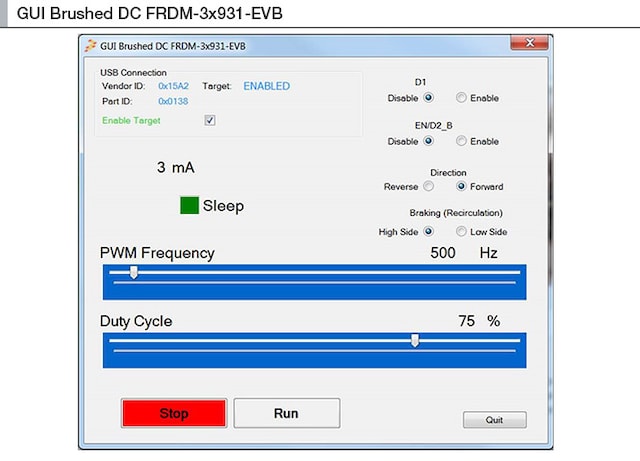

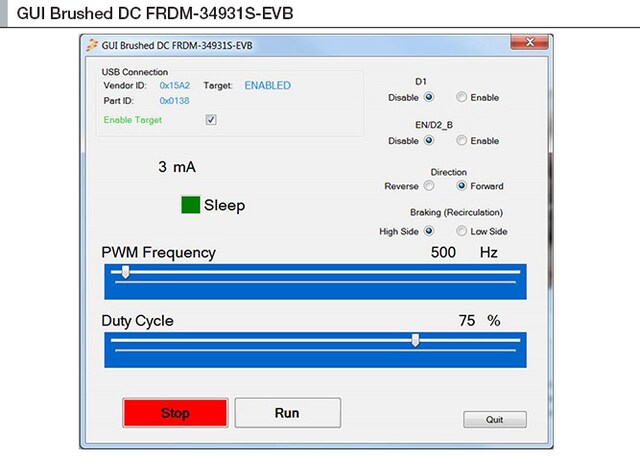

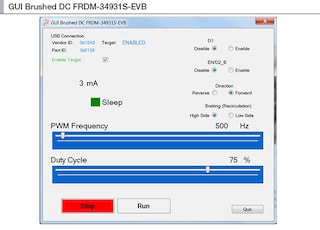

图形用户界面(GUI)有3个版本，分别用于 FRDM-34931S-EVB、FRDM-34931-EVB和FRDM-33931-EVB。GUI结合FRDM-KL25Z，与该电路板协同工作，FRDM-KL25Z通过USB线缆与PC连接。

GUI可以轻松访问MCU I/O，控制PWM频率、占空比，启用/关闭，同时监控欠压、短路和过热活动的状态标志引脚，以及实时负载电流，实施高级诊断。请参考用户指南，了解安装和使用GUI的流程。

特征

  • 单击即可启动和停止电机
  • 轻松访问PWM频率控制
  • 允许高分辨率占空比控制，以平稳控制电机速度
  • 启用/禁用输出
  • 具备方向控制功能，可选择动态制动(再循环)，同时进行切换
  • 监控欠压、短路和过热活动的状态标志引脚
  • 提供实时负载电流监控，实施高级诊断

支持的器件

  • MC33931: H桥有刷直流电机驱动器，5-28V，5A，11kHz
  • MC34931: MC34931/S H桥有刷直流电机驱动器, 5-36V, 5A, 11kHz/20kHz
