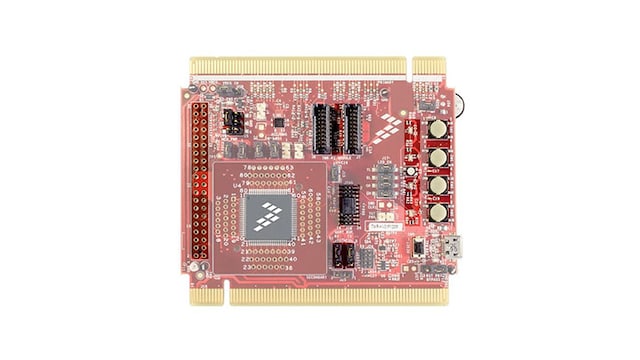

TWR-KV31F120M是一款面向Kinetis^® V系列中的KV3x系列产品的开发工具，采用ARM^® Cortex^®-M4处理器。

TWR-KV31F120M MCU模块既能独立运行，又可作为塔式系统的一部分运行，塔式系统是一个模块化的开发平台，可实现快速原型设计，并且可以通过重新配置硬件实现工具的重新利用。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

KV系列Cortex-M4/M0+/M7

KV3x: Kinetis^® KV3x-100–120 MHz, 高级3相FOC / 无传感器电机控制MCU，基于Arm^® Cortex^®-M4

特征

微控制器

KV31F512VLL12 MCU

Arm^® Cortex^®-M4 120 MHz
512 kB flash
96 kB SRAM
2个16位ADC
4x FlexTimers/PWM up to 20ch with quadrature decoder dedicated to motor and power control and 2x 12-bit DACs
100 LQFP

数据连接

1个电机控制辅助接头和通用塔式插件(TWRPI)插槽

电源管理

3.3 V/1.8 V可选电源
可使用外部电源供电，例如APMOTOR56F800E电机电路板和TWRMCLV3PH

调试

新型OpenSDA调试接口：

大容量存储设备闪存编程接口(默认)；无需安装任何工具即可评估演示应用
P&E Multilink调试接口具有运行控制调试功能并兼容IDE工具
CMSIS-DAP接口：面向嵌入式调试接口的Arm新标准
SEGGER J-Link-Lite支持用户利用J-Link的大多数功能，例如超高速闪存下载和调试，或免费的GDBServer

传感器

6轴传感器，结合了加速度传感器和磁力计(FXOS8700CQ)

组件

4个由用户控制的LED
4个用户按钮开关
1个连接到模拟输入的电位计

MCUXpresso软件与工具

Kinetis Designs - 参考设计库

该参考设计库包含采用Kinetis MCU的资源和参考设计，能够帮助您快速启动下一个嵌入式项目。

3相永磁同步电机(PMSM)控制参考设计

3相无刷DC电机控制参考设计

3相交流(AC)感应电机控制参考设计

购买选项

点击展开

TWR-KV31F120M
Tower System Development Board for Kinetis KV30 and KV31 MCUs.
- TWR-KV31F120M塔式系统模块
- USB线缆
- 快速入门指南文档

CNY 1,230.72
数量为 1

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

1-5 / 12 文件

^用户指南
TWR-KV31F120M Quick Start Guide亮点

PDF版本 2Nov 12, 20141.1 MBKINKV3XQSGEnglish
请登录
^应用笔记
利用MCAT工具调试三相PMSM无传感器控制应用亮点

PDF版本 03.3 MBAN4912中文, English
^用户指南
TWR-KV31F120M Tower Module User's Guide亮点

PDF版本 0May 15, 20141.3 MBTWRKV31F120MUGEnglish
请登录
^应用笔记
利用MKV31F实现三相PMSM无传感器FOC亮点

PDF版本 0743.1 KBAN4911中文, English
^用户指南
TWR-KV31F120M Sample Code Guide for IAR快速入门

PDF版本 0Mar 25, 20141.0 MBTWRKV31F220IARUGEnglish
请登录
^用户指南
ACIM Control Reference Solution Package User's Guide快速入门

PDF版本 3Jan 26, 20173.5 MBACIMCRSPUGEnglish
请登录
^用户指南
OpenSDA快速入门

PDF版本 0.94Sep 18, 20121.0 MBOPENSDAUGEnglish
请登录
^用户指南
BLDC Motor Control Reference Solution Package快速入门

PDF版本 3Sep 22, 20163.8 MBBLDCAPPACUGEnglish
请登录
^用户指南
Demonstration software for Kinetis V peripheral modules快速入门

PDF版本 0Feb 19, 20141.8 MBKVQRUGEnglish
请登录
^应用笔记
用于三相永磁同步电机(PMSM)的电机控制应用参数整定(MCAT)工具

PDF版本 1Nov 3, 20134.0 MBAN4642中文, English
请登录
^{应用笔记软件}
SW for AN4911

ZIP版本 1Feb 19, 20153.0 MBAN4911SWEnglish
请登录
^简介
Kinetis KV3x: Arm^® Cortex^®-M4(F) MCUs for motor control

PDF版本 7Dec 14, 2017296.4 KBKV3XFSEnglish

展开

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

^{印刷电路板与电路图}
sch-27959

PDF版本 0Mar 25, 2014 00:00:00405.0 KBTWR-KV31F120M_SCH
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1-5 / 7 软件文件

^{开发IDE和生成工具}
MCUXpresso集成开发环境（IDE）亮点

下载选项
^{BSP及设备驱动}
TWR-KV31F120M Quick Start Package

ZIP版本 1.2Jul 15, 2015 00:00:002.0 MBTWR-KV31F120M_QSP
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{BSP及设备驱动}
MCUXpresso SDK Builder for the KV31 Tower Board

EXTERNAL版本 1Feb 9, 2021 10:55:001 KBMCUXPRESSO-SDK-TWR-KV31F120M

下载
^代码片段
面向恩智浦微控制器的MCU引导加载程序

下载选项
^{样品及快速入门软件}
MCUXpresso软件开发套件(SDK)

下载选项
^{调试及视觉化工具}
FreeMASTER tool 3.2 (includes Lite 1.3) – Windows installer更新

EXE版本 3.2.4Oct 28, 2024 11:08:00357666 KBFMASTERSW
请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
^{模拟及建模工具}
Expansion Board Hub

URL版本 0Jan 12, 2023 15:48:00EXP-BOARD-HUB-LINK

下载
