MC9S12GN32 Ultra Reliable 16-bit Tower® System Module

TWR-S12GN32 试生产

滚动图片以放大

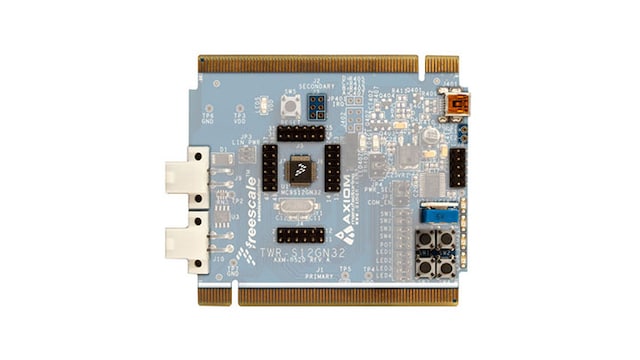

The TWR-S12GN32 is a demonstration board for the NXP® MC9S12GN32 automotive 16-bit MCUs.

  • The integrated open-source BDM, software tools, and examples provided with the development board make application development and debug quick and easy
  • 单边或双边连接器上都提供所有MCU信号
  • An IO ring around the MCU also provides easy access to all signals
  • The TWR-S12GN32 operates as a standalone debug tool and can also be combined and used as part of the modular Tower® System development platform

产品详情

支持的器件

处理器和微控制器

16位S12和S12X MCU

  • S12G: 超可靠的S12G通用汽车和工业微控制器

特征

微控制器

    MC9S12GN32

  • 48 LQFP
  • 32 kB闪存
  • 1024B EEPROM
  • 2048B RAM
  • 25 MHz Bus Frequency>
  • Internal oscillator>
  • SCI, SPI>

存储器

数据连接

  • 2x3 外部BDM2线缆用 BDM_PORT连接器
  • 用于OSBDM的USB微型AB连接器
  • 2x5, 0.1” CTR, RS-232 header

电源输入选择跳线

  • 来自集成式OSBDM的电源输入
  • 从板载稳压器输入电源
  • 来自LIN连接器的电源输入
  • 从塔式系统连接器输入电源

外设

  • 5个按钮式开关、4个用户按钮、1个复位按钮
  • 7个LED指示灯、4个用户按钮、2个OSBDM、1个带电源低通滤波器的5K ohm POT

文档

快速参考恩智浦 文档类别.

筛选条件

3 文件

紧凑列表

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

1 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

1 软件文件

  • BSP及设备驱动

    LIN2.x and SAE J2602 Stack

    FLEXERA版本 v4.6.3Jan 30, 2020FSL_LIN_2.X_DRIVER
