MC9S12GN32 Ultra Reliable 16-bit Tower System Module

TWR-S12G64 正常供应

滚动图片以放大

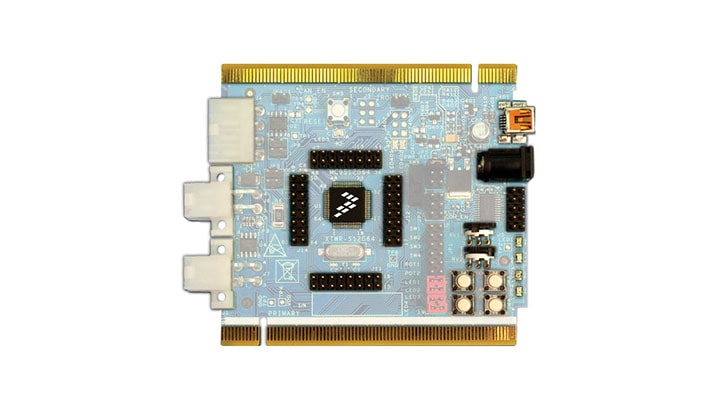

The TWR-S12G64 is a demonstration board for the NXP® MC9S12G64 automotive 16-bit MCUs. 与该开发板一起提供的还有集成式开源BDM、软件工具和示例，可快速、轻松地进行应用开发和调试。单边或双边连接器上都提供所有MCU信号。

The TWR-S12G64 operates as a standalone debug tool and can also be combined and used as part of the modular Tower® System development platform.

产品详情

支持的器件

处理器和微控制器

16位S12和S12X MCU

  • S12G: 超可靠的S12G通用汽车和工业微控制器

特征

微控制器

  • MC9S12G64, 64 LQFP
  • 25 MHz总线频率
  • 内部振荡器

存储器

  • 64 kB flash, 2048B EEPROM, 4096B RAM

数据连接

  • SCI、SPI、MSCAN
  • 4 2x8, 0.1" CTR, to access to all MCU pin signal

电源管理

  • Power input from OSBDM, Tower® System, or External 12V Barrel Connector

调试

  • 集成式开源BDM (OSBDM)

组件

  • 1 ea.高速CAN物理层收发器
  • 1 ea增强型LIN物理层收发器
  • RS-232串行数据物理层收发器
  • 4个用户按钮式开关和4个用户LED指示灯

购买选项

TWR-S12G64-Image

点击展开

  • TWR-S12G64
    正常供应

  • Tower System, 16-bit MCU Module, MC9S12G64, 64KB Flash, Automotive.

    • 部件编号TWR-S12G64包含：
      • 带有一个MC9S12G64 16位MCU的TWR-S12G64电路板
      • 包含IDE软件、培训资料和附件的DVD
      • USB线缆
      • DB9到IDC 2X5插头
      • 恩智浦保修卡
    • 部件编号TWR-S12G64-KIT还包含：
      • TWR-ELEV：塔式系统侧板模块
      • TWR-PROTO：带穿孔板区域的原型设计模块
  • CNY 2,262.49
  • 数量为 1
    • 供货情况: 待定库存
