面向汽车仪表板应用的MagniV

TRK-S12ZVH128 试生产

滚动图片以放大

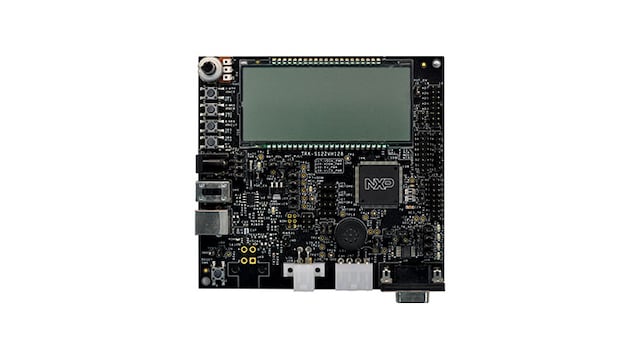

TRK-S12ZVH128是面向恩智浦MagniV®S12ZVH系列16位MCU的开发板，适用于汽车仪表板应用。

  • 适用于需要CAN通信、段式LCD和模拟仪表的应用，支持快速原型设计和开发。
  • 采用定制LCD、4个步进电机接头，以及一个用于发出警报音的低功耗扬声器。
  • 可作为独立调试工具工作，采用兼容BDM协议的开源调试工具OSBDM。

产品详情

支持的器件

处理器和微控制器

S12 MagniV混合信号MCU

  • S12ZVH: S12ZVH MagniV混合信号MCU

特征

微控制器

  • S12ZVH128 MagniV MCU采用144LQFP封装

数据连接

  • LIN物理收发器和连接器
  • CAN connector interfaced with MCUs CAN physical transceiver
  • SCI串行通信接口
  • 通用IO接头提供闲置引脚

调试

  • 使用MPC9S08JM MCU，通过开源OSBDM电路进行板载BDM连接

显示器

  • 定制160段LCD

音频

  • Low-power piezoelectric speaker

组件

  • 4 user LEDs
  • 4 user buttons
  • 1 potentiometer
