PTN5150A-PTN36043 USB Type-C CC逻辑评估套件

OM13584 正常供应

PTN5150A-PTN36043评估板可以演示DFP和UFP案例的USB Type-C CC控制逻辑行为。它可以通过板载捆绑选项或使用Aardvark I²C等工具的I²C接口进行控制。根据连接在Type-C插座上的设备，板载状态LED可以指示当前的连接类型。还有一款专为Type-C应用设计的USB3 SuperSpeed转接驱动器PTN34043，以扩展USB3 5Gbps信号的驱动器强度。

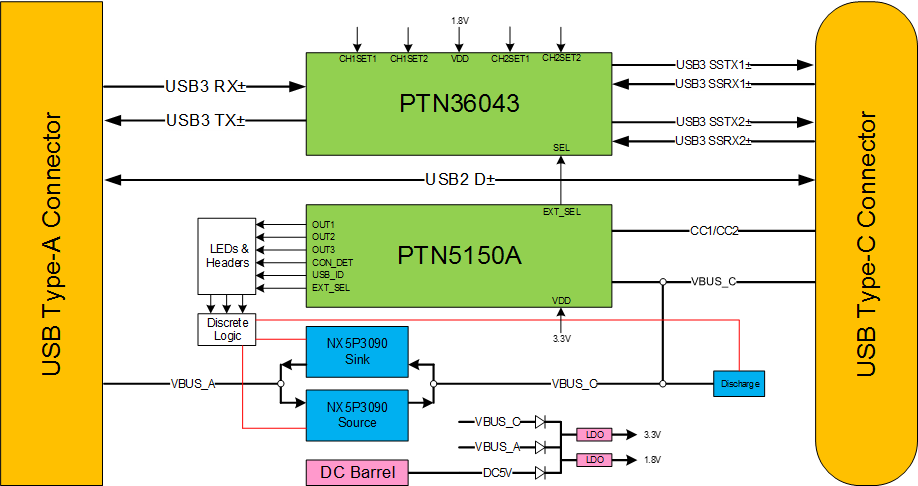

框图

OM13584

OM13584
获取框图PDF

支持的器件

接口

USB接口

  • PTN36043x: USB Type-C超高速有源开关
  • PTN5150: 适合USB Type-C应用的CC逻辑

特征

数据连接

  • USB Type-C CC逻辑控制器
  • USB3 SuperSpeed转接驱动器，带可调EQ/OS/DE
  • GPIO interface or I²C interface controls

电源管理

  • Board can be powered from Type-A connector, Type-C connector (UFP configuration), or 5 VDC barrel
  • DFP电流模式检测

调试

  • 调试附件检测

系统特性

  • 方向
  • ID输出
  • CON_DETECT
  • 从Type-A转换到Type-C，或反之亦然

购买选项

OM13584-Image

点击展开

  • OM13584
    正常供应

  • PTN5150A-PTN36043 USB Type-C CC Logic Evaluation Kit.

    • 演示板
    • 用户手册和原理图
  • CNY 1,301.83
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
