面向LPC84x系列MCU的LPC845分线板

LPC845-BRK 正常供应

滚动图片以放大

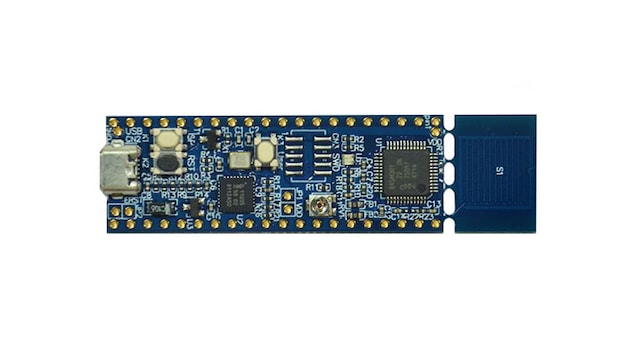

LPC845分线板是一个强大而灵活的开发系统，适用于恩智浦基于Cortex-M0+的低端LPC84x系列MCU，作为超低成本的评估板交付。该分线板能够与广泛的开发工具结合使用，包括MCUXpresso IDE工具链。LPCXpresso845分线板由恩智浦开发，可使用LPC84x系列MCU进行评估和原型开发。

LPC845分线板拥有板载CMSIS-DAP调试和VCOM端口、RGB用户LED、电容触摸按钮、用户电位器，可接入38个LPC845端口引脚，获得轻松的原型开发体验。

产品详情

支持的器件

处理器和微控制器

LPC800 Arm Cortex-M0+

  • LPC84X: 基于Arm® Cortex®-M0+内核的低成本微控制器(MCU)

特征

板

  • LPC845采用QFN48封装

连接

  • 兼容MCUXpresso IDE和其他主流工具链(包括IAR和Keil)
  • 提供测量MCU电流消耗的选项

调试

  • 板载CMSIS-DAP调试接口
    • 包括VCOM支持(通过USB连接主机实现UART桥接 )
  • 可选外部调试器接头
  • 板载CMSIS-DAP (硬件调试器)带VCOM端口，基于LPC11U35 MCU

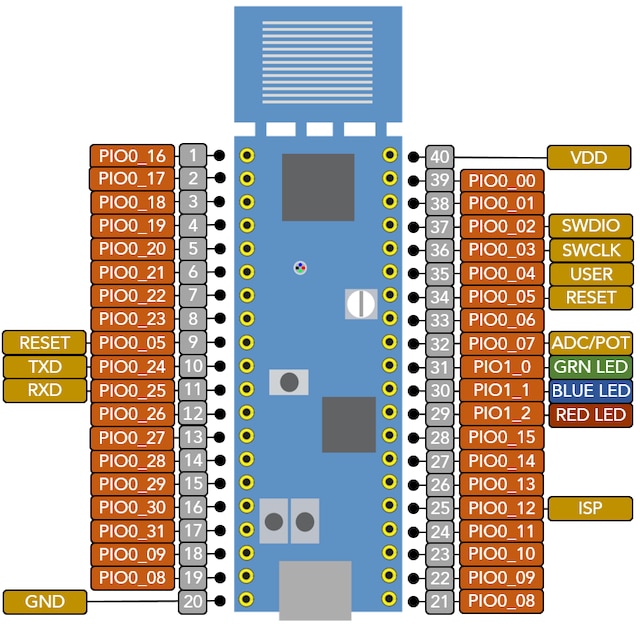

  • 通过38个端口引脚实现简单的原型开发接入

组件

  • 电容式触摸评估按钮
  • 用户电位计
  • 目标ISP和用户按钮
  • 目标复位按钮

购买选项

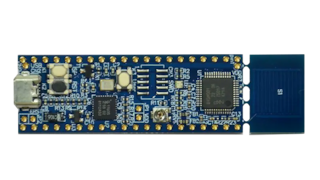

LPC845-BRK-Image

点击展开

  • LPC845-BRK
    正常供应

  • LPC845 Breakout board.

    • LPCXpresso845分线板
  • $6.08 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 13
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
