LPC845-BRK快速入门

1. 安装CMSIS设备包

安装MDK工具后，必须安装Cortex^®微控制器软件接口标准(CMSIS)设备包，才能从调试角度来说完全支持该设备。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。

1. 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。

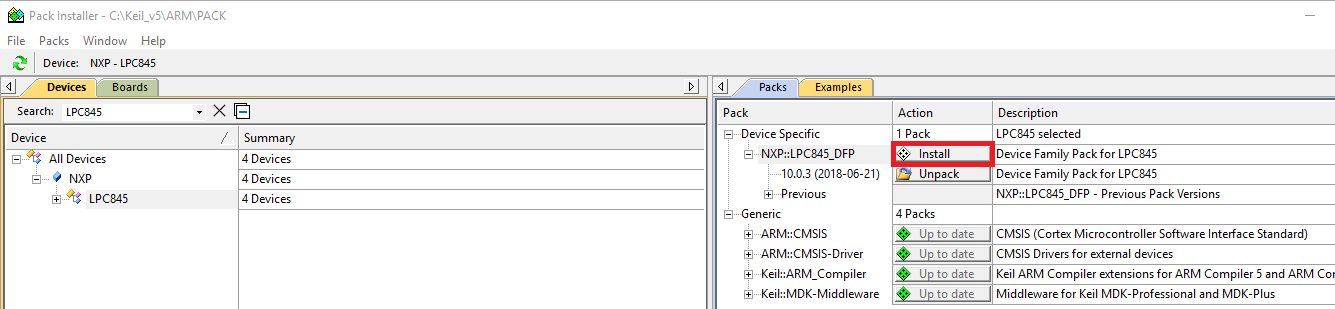

2. 在Pack Installer窗口中，搜索“LPC845”以显示LPC845系列。单击名称，然后在右侧，您将看到NXP :: LPC845 _DFP设备包。点击设备包旁的"Install"按钮。此流程需要连接互联网才能完成。

3. 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。

2. 构建示例应用

遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的层级。

1. 如果还未完成，在以下路径中打开所需的演示应用区：

   /folder_name//mdk

   此演示区文件命名为 .uvprojx，在这个具体示例中，实际路径为：

   LPC845BRK_Examples_Keil> LPC845_Breakout_led_blinky_Keil> _led_blinky_KEIL. uvprojx

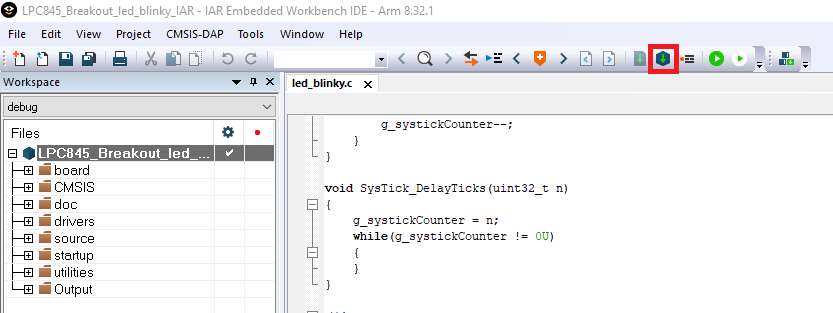

2. 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示

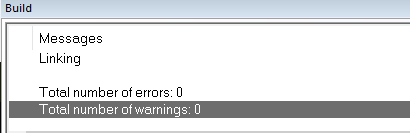

3. 构建将完成，并且不会报错。

3. 运行示例应用

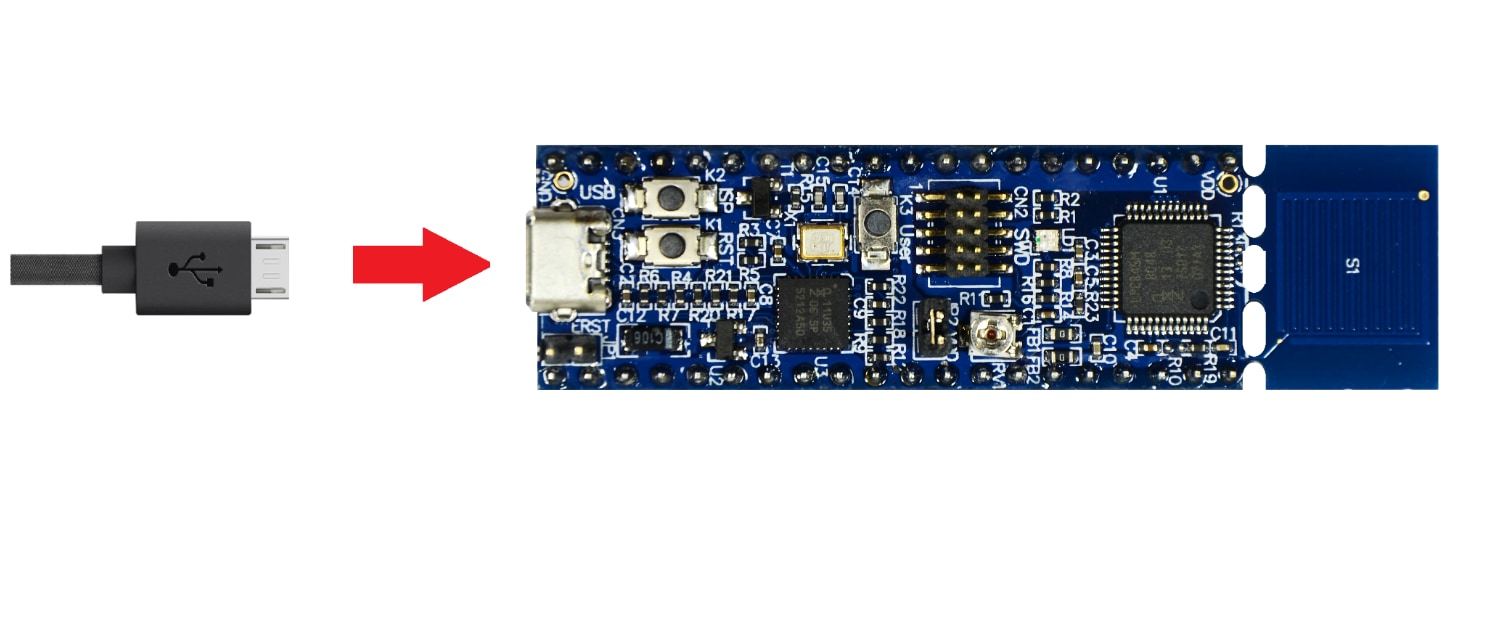

1. 将开发平台连接到您的PC，此举通过USB线缆连接电路板上的CN3“调试链路” 确保在给电路板供电后，从内部闪存引导硬件调试器时拆除DFULink跳线(JP1)。
2. 应用构建完成后，点击"Download"按钮，将应用下载到目标。


3. 应用构建完成后，点击"Download"按钮，将应用下载到目标。


4. 单击“启动/停止调试会话”以打开调试视图。

5. 单击"Run"按钮运行代码，以启用应用。

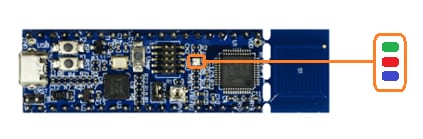

6. 此应用正在运行，每秒你将会看到RGB蓝色指示的Blinky图标。

1. 导入MCUXpresso SDK

1. 打开MCUXpresso IDE

2. 切换到MCUXpresso IDE窗口中已安装的SDK视图

3. 将LPC845 SDK (压缩)文件(我们在上一节中下载的)拖放到已安装SDK视图中。

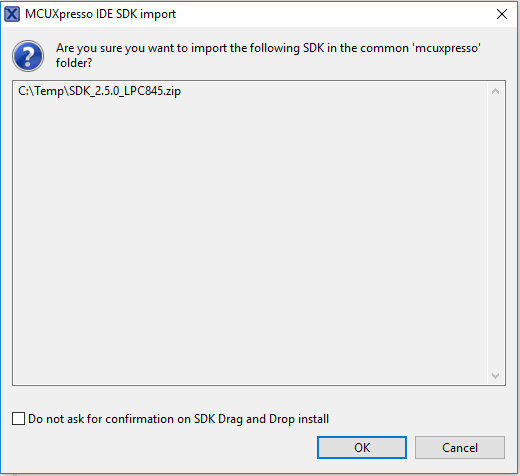

4. 您将看到以下弹出窗口。单击OK继续导入：

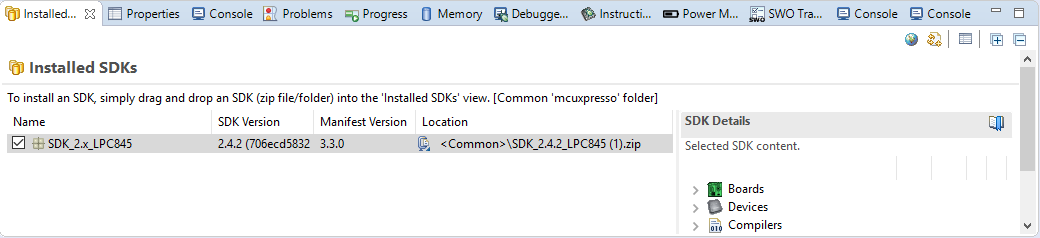

5. 已安装的SDK将显示在“已安装的SDK”视图中，如下所示：


2. 构建示例应用

以下步骤将指导您打开发行数据包中所含的led_blinky示例。

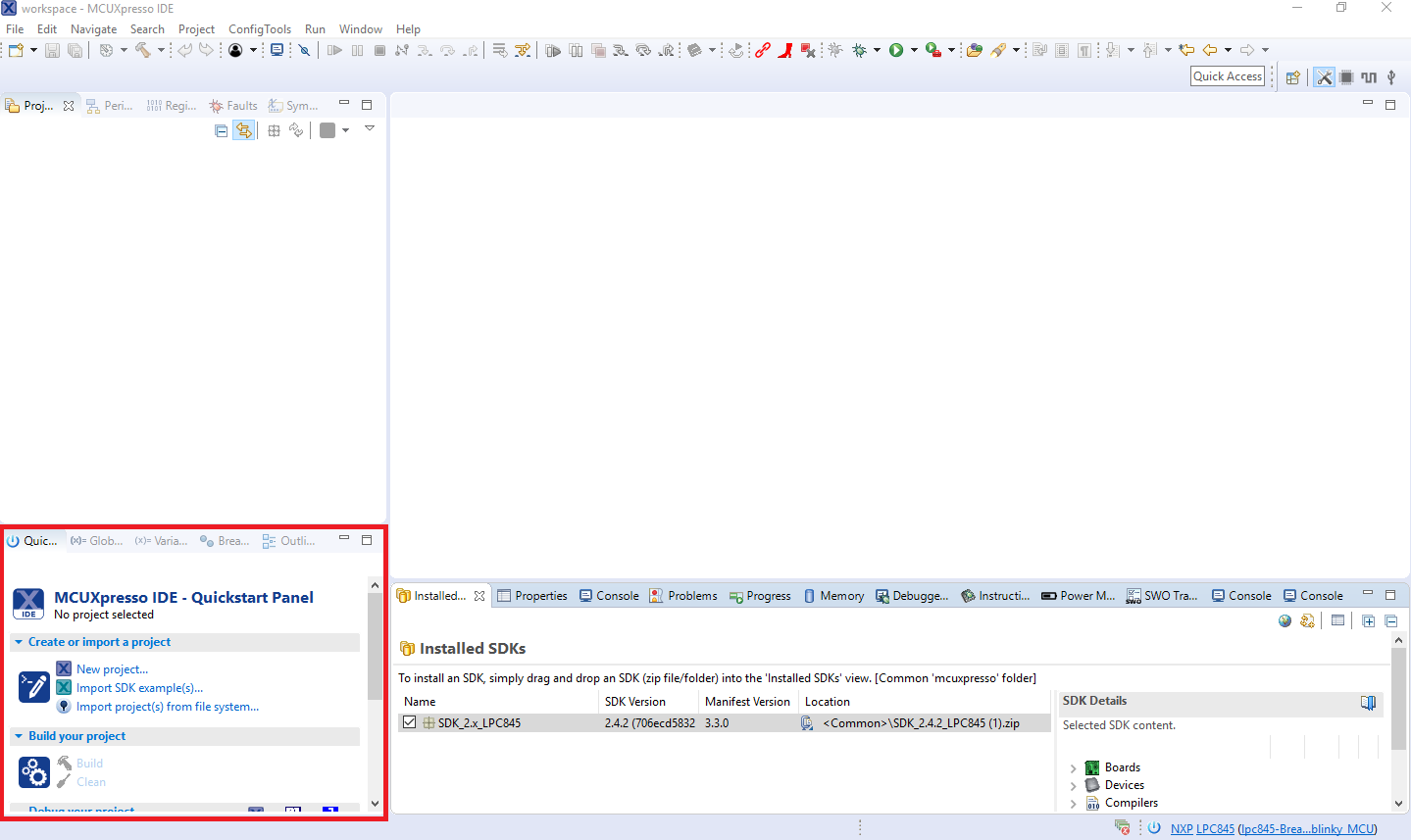

1. 在左下角找到快速启动面板

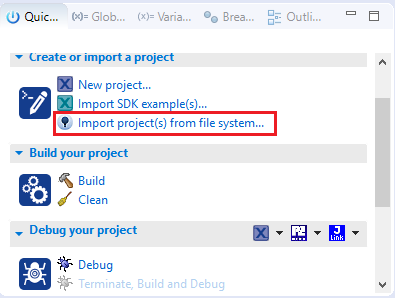

2. 然后单击从文件系统导入项目...

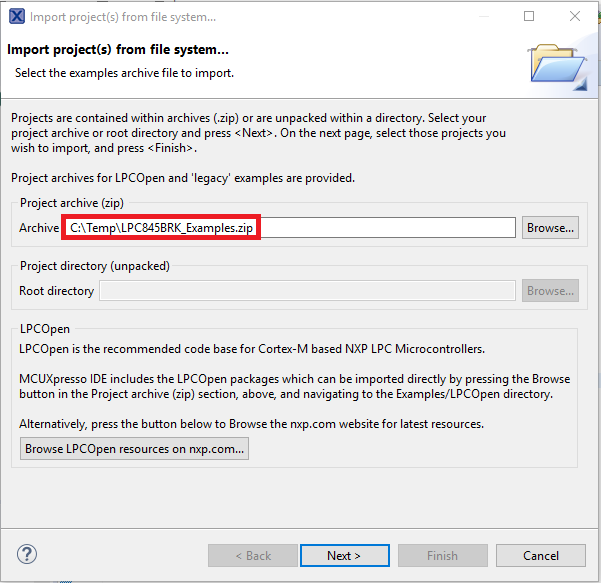

3. 浏览示例包归档文件：

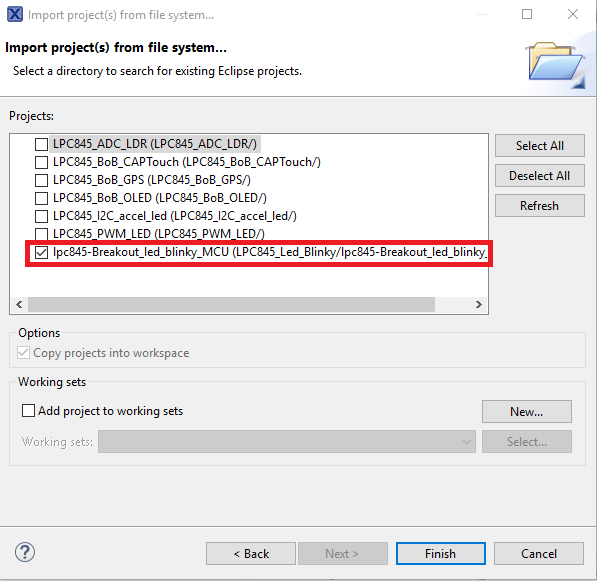

4. 按“下一步”，查看是否选择了要导入的项目，在这种情况下，仅选择LPC845-Breakout_led_blinky_MCU，如下图所示：

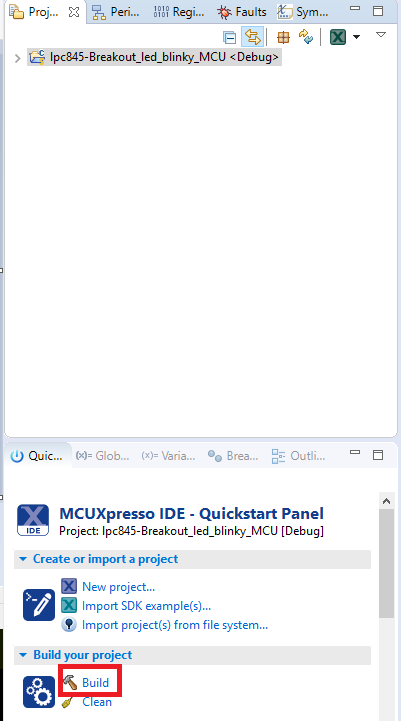

5. 现在点击项目名称来构建项目，然后在快速启动面板点击Build或按下“Ctrl + b”。

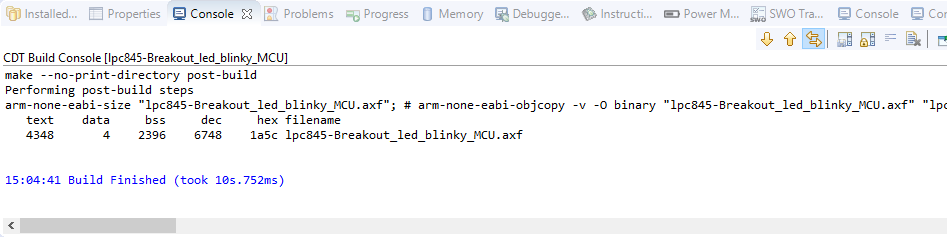

6. 您可以在控制台选项卡中查看构建的状态。



3. 运行示例应用。

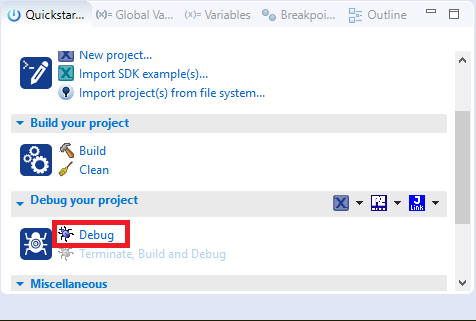

1. 现在项目已编译完毕，您现在可以将其闪存到电路板并运行它，确保已插入LPC845分线板，并单击快速入门面板中的调试。

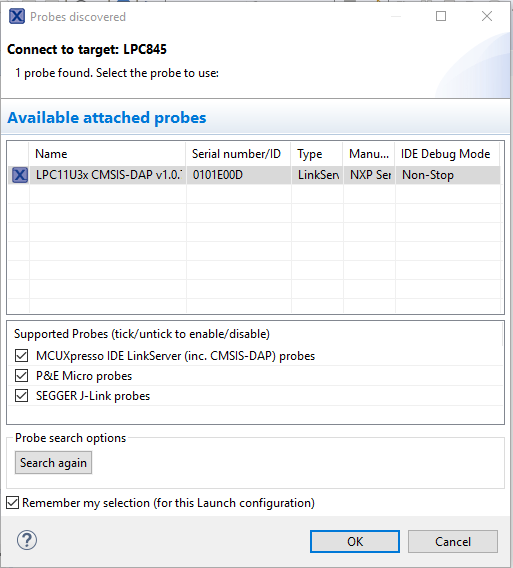

2. MCUXpresso IDE将探测互联的电路板，并应查找CMSIS-DAP硬件调试器，此硬件调试器是LPC845分线板上集成LPC11U35电路的一部分。单击OK继续。

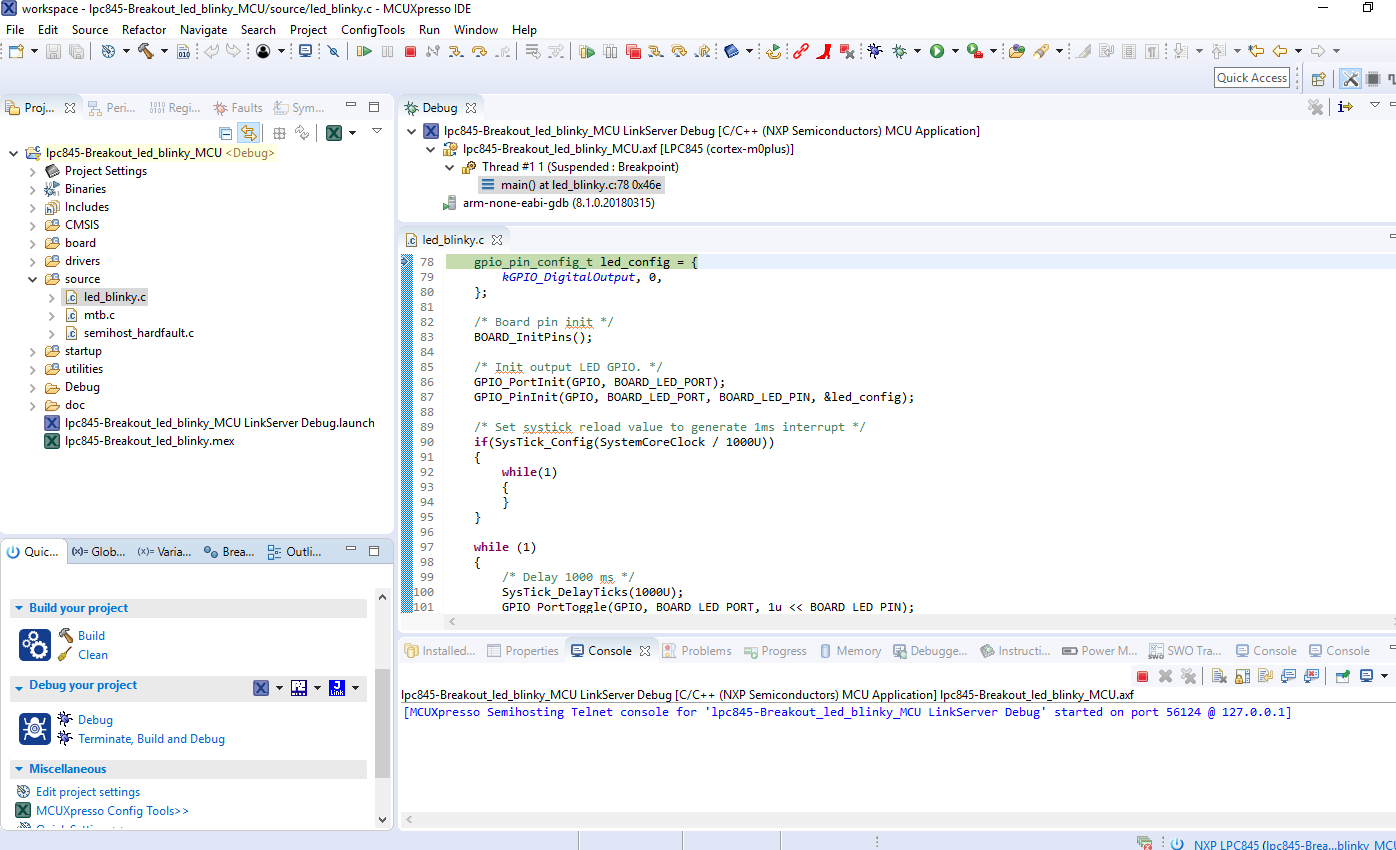

3. 固件将被下载到主板，调试器开始运行。

4. 点击"Resume"按钮启动应用：

5. 此应用正在运行，每秒你将会看到RGB蓝色指示的Blinky图标。
6. 使用菜单栏的控件暂停、进入和逐步执行指令，然后单击Terminate图标停止调试会话：


*注意：以前，您必须像上一步一样克隆SDK项目。

1. 将IDE项目转换为正确的数据包(注意，IDE并不再意它，这样做只是有助于避免其他冲突)。

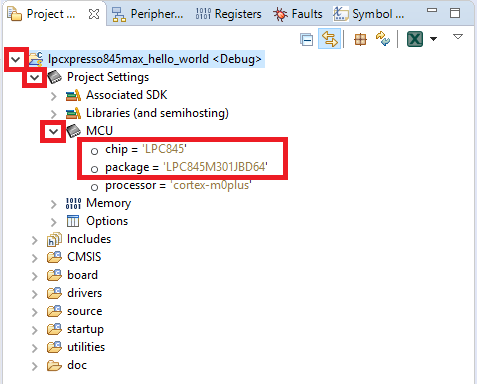

1. 展开lpcxpresso845max_hello_world >> Project Setting >> MCU，填入芯片的封装型号。

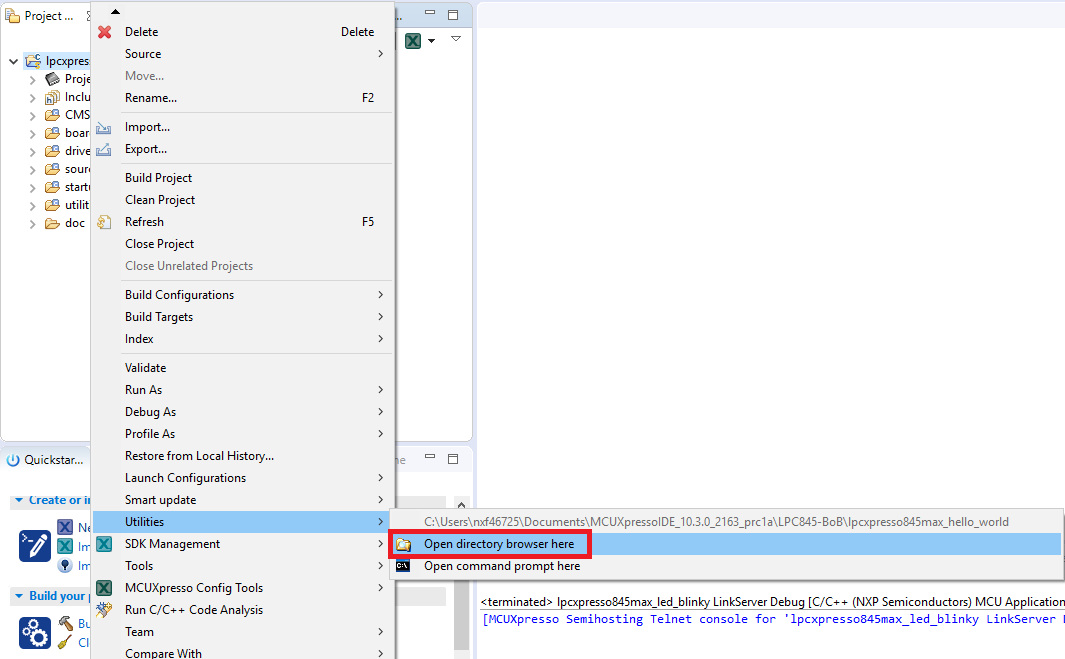

2. 右击“lpcxpresso845max_hello_world”项目，并选择Utilities >> Open目录浏览器。

3. 将. cproject文件拖放进IDE文本编辑器(使用内置XML编辑器)

4. 找到包变量(应该在底部的“storageModule”中，如果没有，则在所有其他的storageModule中搜索）。

5. 编辑数据包为LPC845M301JBD48，并保存.cproject文件。

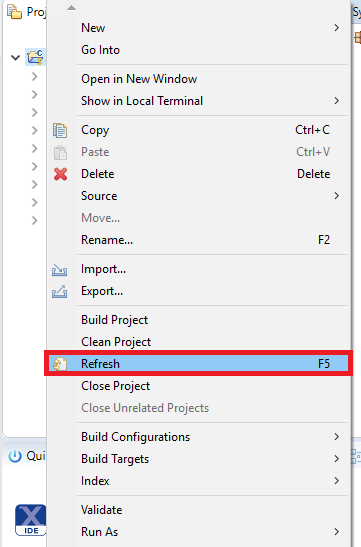

6. 右击“lpcxpesso845max_hello_world”项目并选择刷新(F5)。


2. 转换SDK驱动程序以使用正确的接头声明。

1. 展开lpcxpresso835max_hello_world >> Project Settings >> Options。右击Options并选择“Edit Options”。

2. 选择MCU C Compiler >> Preprocessor Folder。

3. 将LPC845M301JBD64的两个实例更改为LPC845M301JBD48。

4. 单击“Apply and Close (应用并关闭)”

3. 启用配置工具并将以前的创建配置应用于此新项目。

1. 使用项目“Explore (浏览器)”菜单栏启动“Config Tools (配置工具)”和“Open Pins (打开引脚)”。

2. 从工具栏的下拉菜单中确保正确的项目。

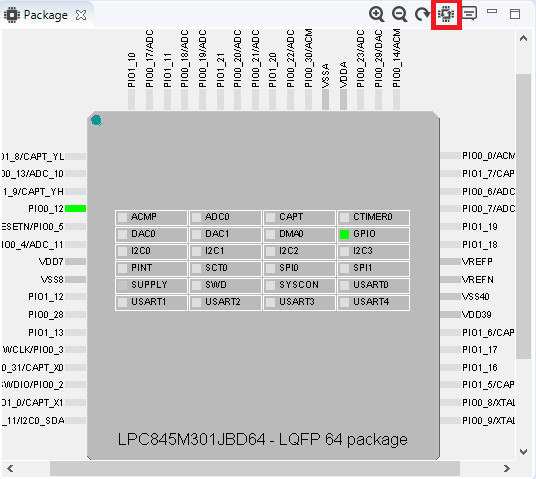

3. 单击数据包窗口右上角工具栏上的“切换数据包”按钮。

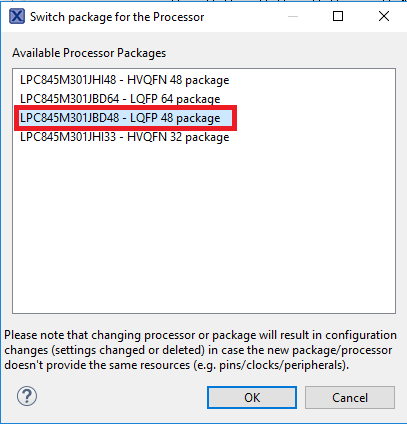

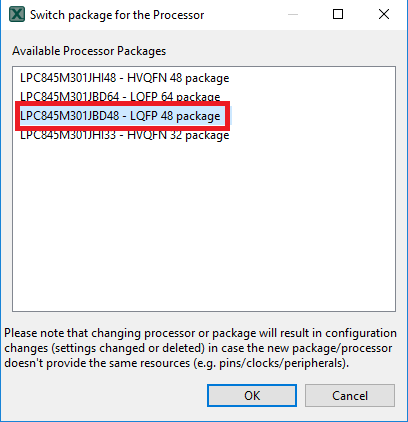

4. 在弹出窗口中，选择LPC845M301JBD48-LQFP 48数据包，然后单击确定。

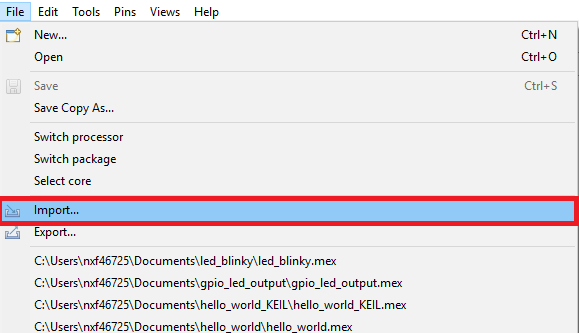

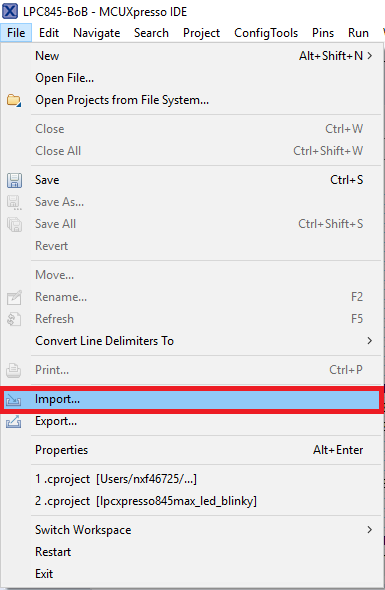

5. 现在我们要导入之前下载的.mex文件。转入File >> Import。

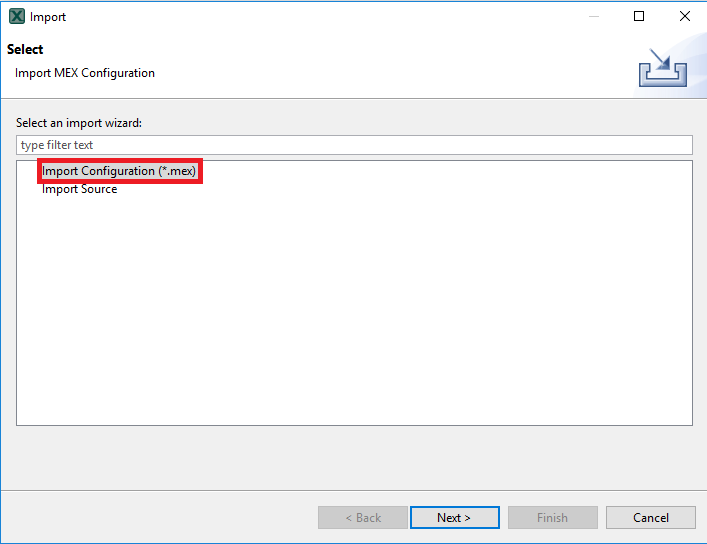

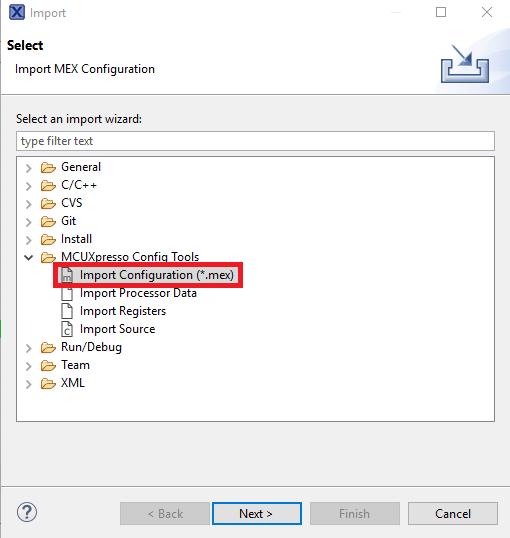

6. 在MCUXpresso Config Tools (配置工具)文件夹中，选择“Import Configuration（*。mex）”并单击Next。

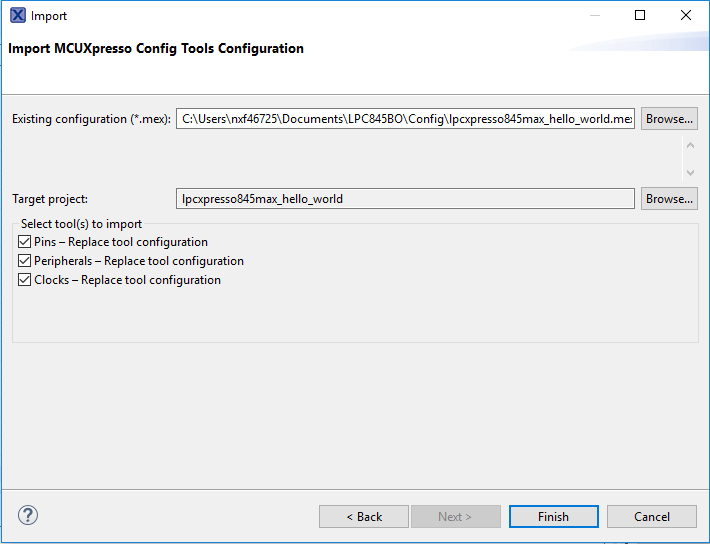

7. 选择先前作为现有配置下载的.mex文件，以及当前项目的名称为Target Project (目标项目)，然后单击Finish

8. 观察激活的引脚，注意配置与前一种情况相同。打开时钟工具，看到系统时钟也已更新到30 MHz。
9. 现在是时候导出由Pins工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到GPIO项目中。单击菜单栏中的“更新项目”。

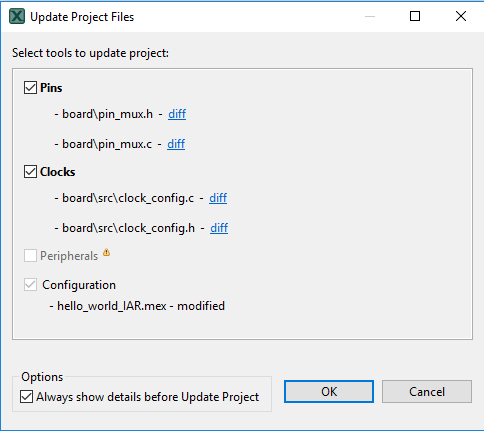

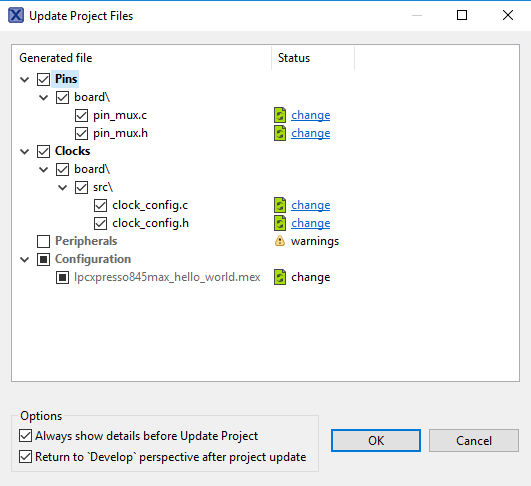

10. 弹出的屏幕将显示正在更改的文件，您可以单击“diff”查看当前文件与Pins工具生成的新文件之间的差异。单击“确定”将新文件覆盖到项目中。

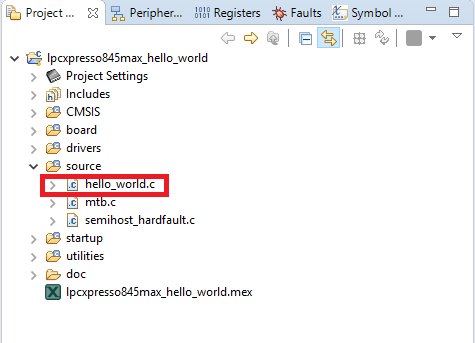

11. 在IDE中，打开hello_world.c文件。

12. 替换BOARD_InitBootClocks的BOARD_BootClockFRO30M函数。

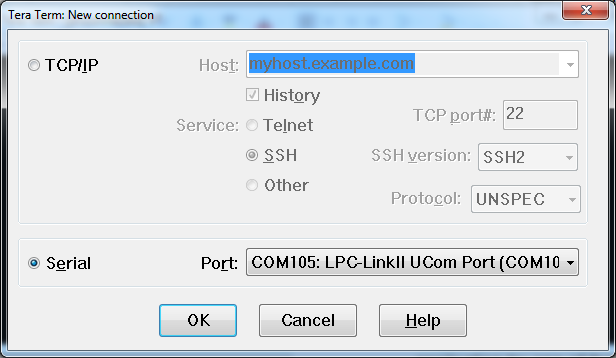

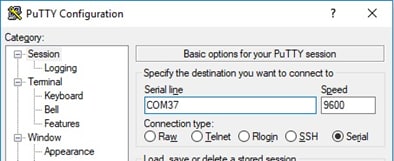

13. 打开一个终端程序，并连接到已显示的电路板上的COM端口。采用以下设置配置终端：
    • 波特率为115200
    • 无奇偶校验
    • 数据位为8
    • 停止位为1

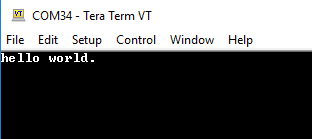

14. 构建和运行类似上一步的应用。hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。

15. 终止调试会话。

1. 打开MCUXpresso配置工具。

2. 在出现的向导中，选择“打开现有配置”单选按钮，然后选择已克隆的项目并单击“下一步”。
   *注意：以前，您必须像过去一样克隆SDK项目，如果没有，请选择克隆SDK示例选项并创建一个新配置。

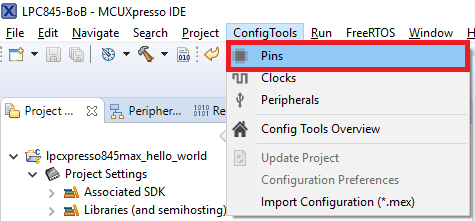

3. 从工具栏选择Tools->Pins，打开引脚工具

4. 单击数据包窗口右上角工具栏上的“切换数据包”按钮。

5. 在弹出窗口中，选择LPC845M301JBD48-LQFP 48数据包，然后单击确定。

6. 现在我们要导入上一步中下载的.mex文件。转入File >> Import。

7. 选择“导入配置(* .mex)”，然后单击“下一步”。

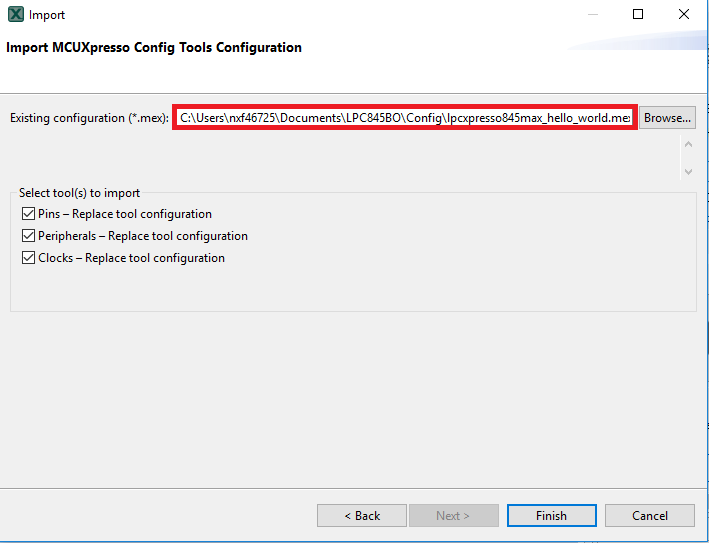

8. 选择先前作为现有配置下载的.mex文件，然后单击Finish。

9. 观察激活的引脚，注意配置与前一种情况相同。打开时钟工具，看到系统时钟也已更新到30 MHz
10. 现在是时候导出由Pins工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到GPIO项目中。单击菜单栏中的“更新项目”。

11. 弹出的屏幕将显示正在更改的文件，您可以单击“diff”查看当前文件与Pins工具生成的新文件之间的差异。单击“确定”将新文件覆盖到项目中。

12. 现在打开项目，构建和运行类似上一节的项目。

1. 克隆示例应用

以下步骤将指导您打开hello_world示例。Hello World演示应用为新的SDK构建环境和电路板提供了一个完整性检查。Hello World演示应用使用SDK UART驱动程序在终端上打印“hello world”字符串。本演示的目的是展示如何使用UART，并提供简单的项目进行调试并进一步开发。

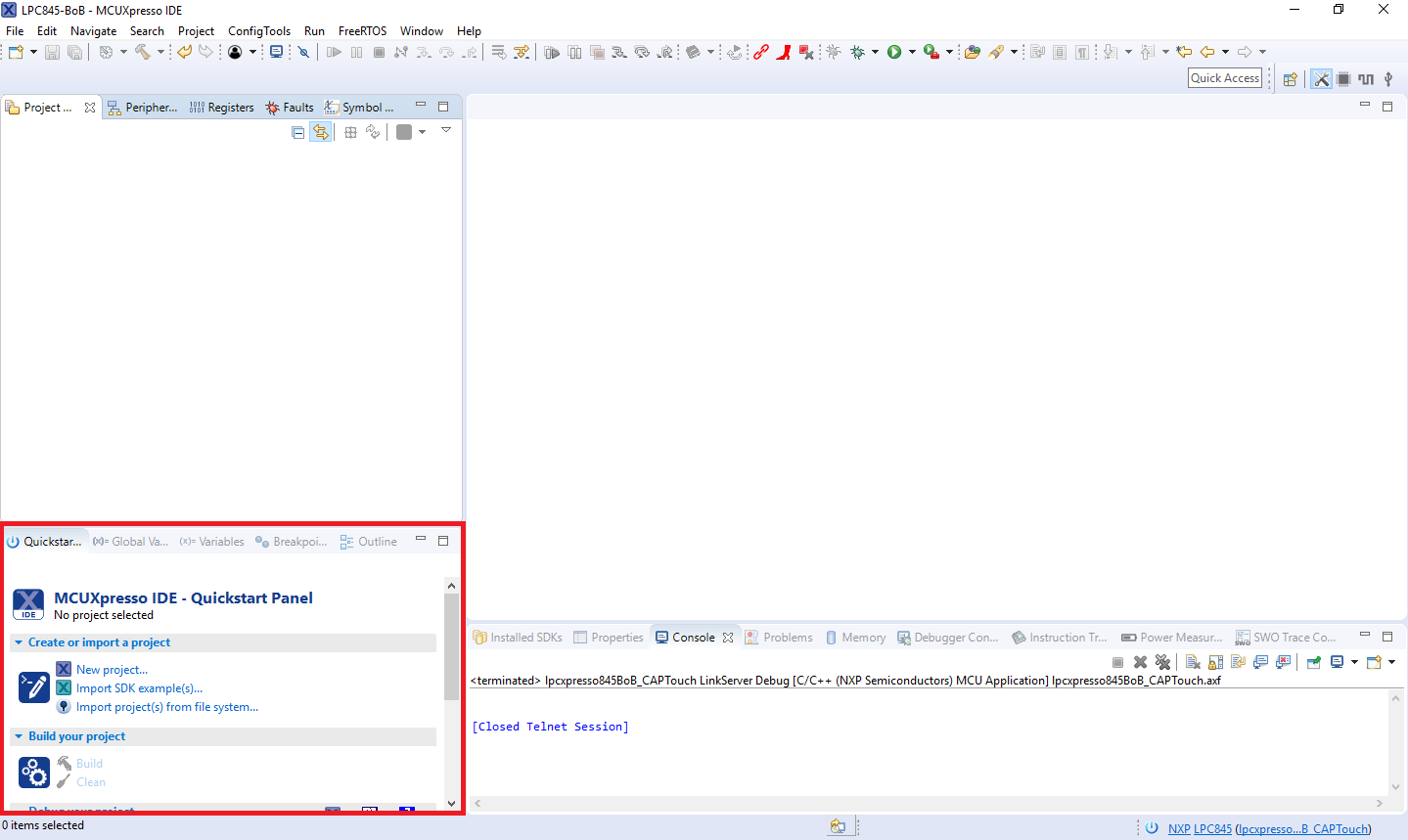

1. 在左下角找到快速启动面板

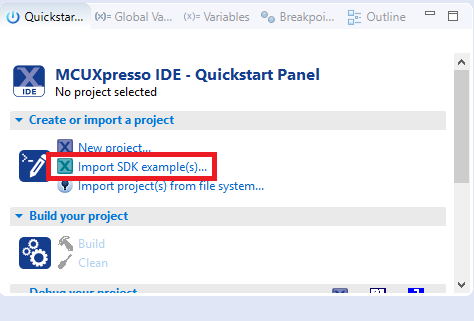

   然后点击Import SDK示例…

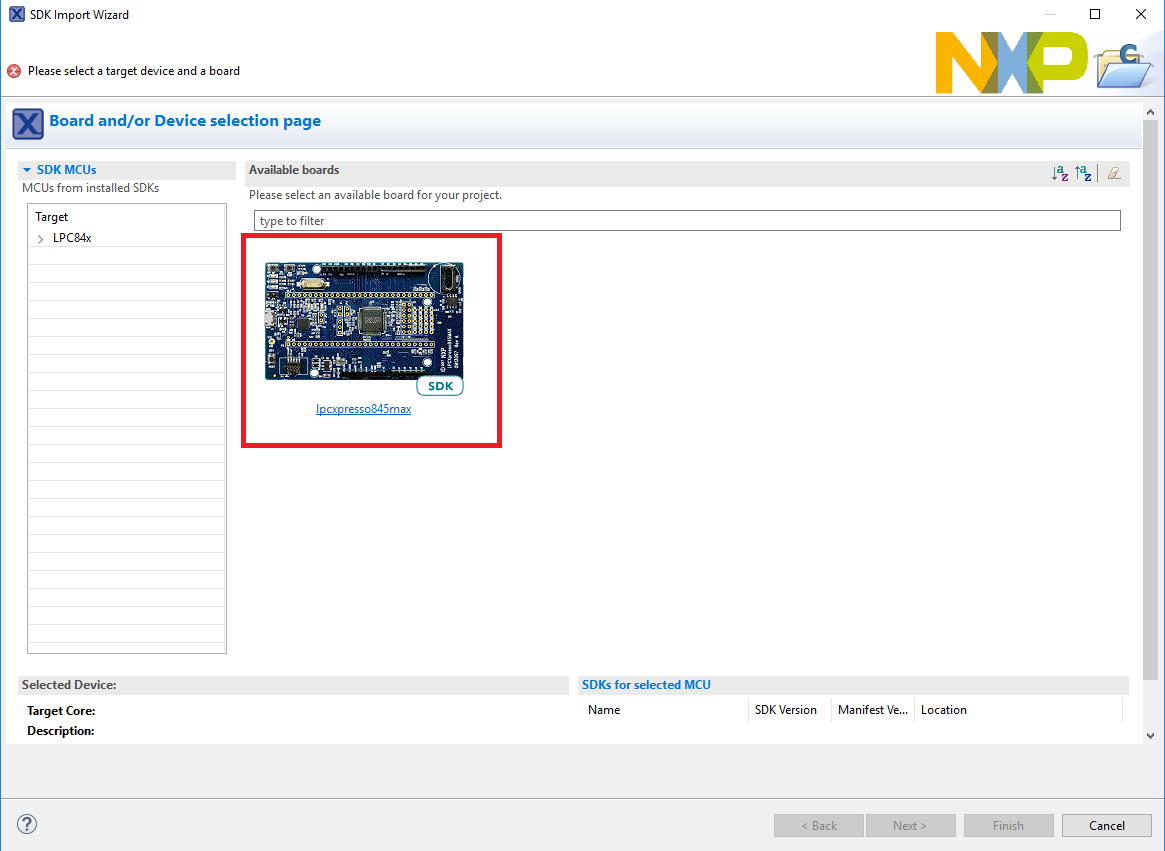

2. 单击LPCXpresso845max电路板，选择导入可在该电路板上运行的示例，然后单击Next。

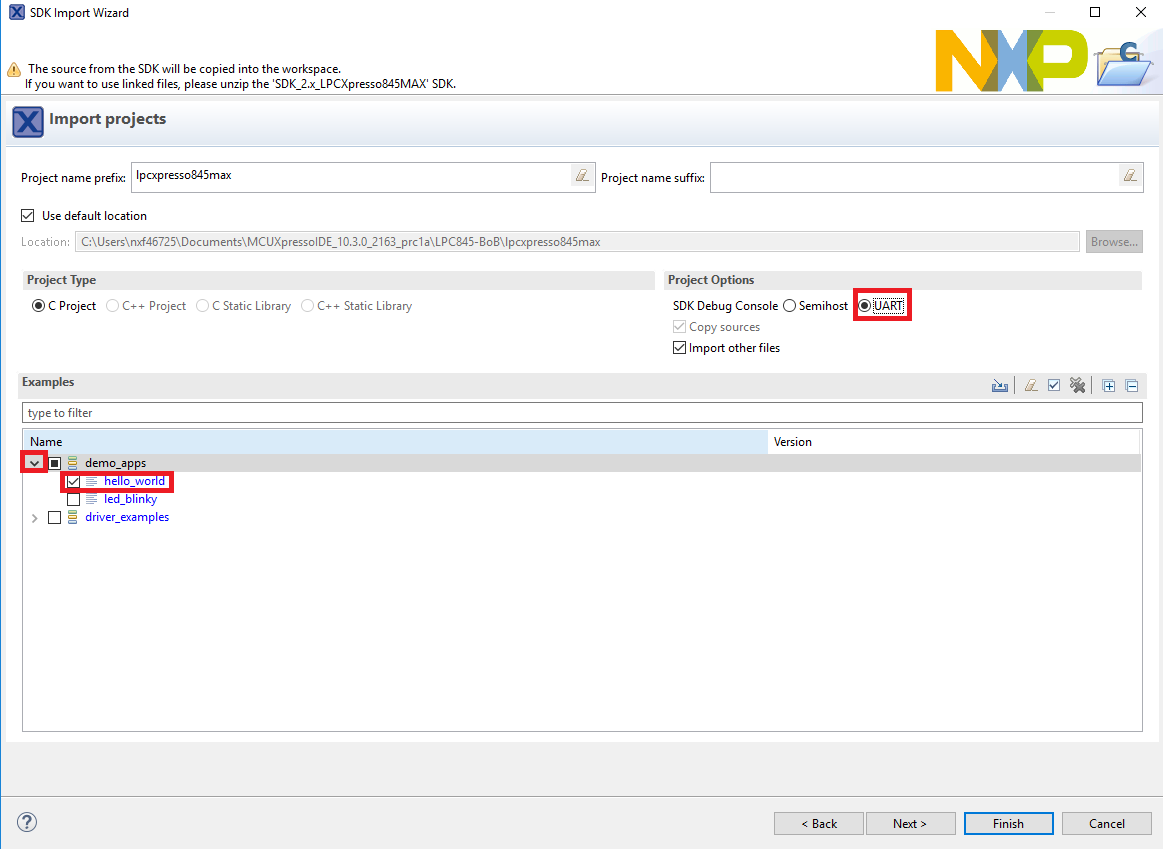

3. 使用箭头按钮来展开demo_apps类别，然后选择hello_world项目。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK调试控制台”复选框。然后单击Finish

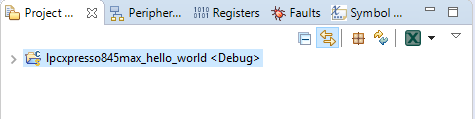

4. 现在，您可以在项目窗口中看到该示例

5. 转到下一部分，了解如何使用.mex文件配置修改此示例并在LPC845分线板中运行。

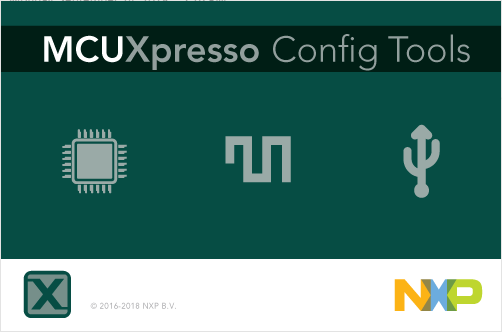

1. 打开MCUXpresso配置工具。

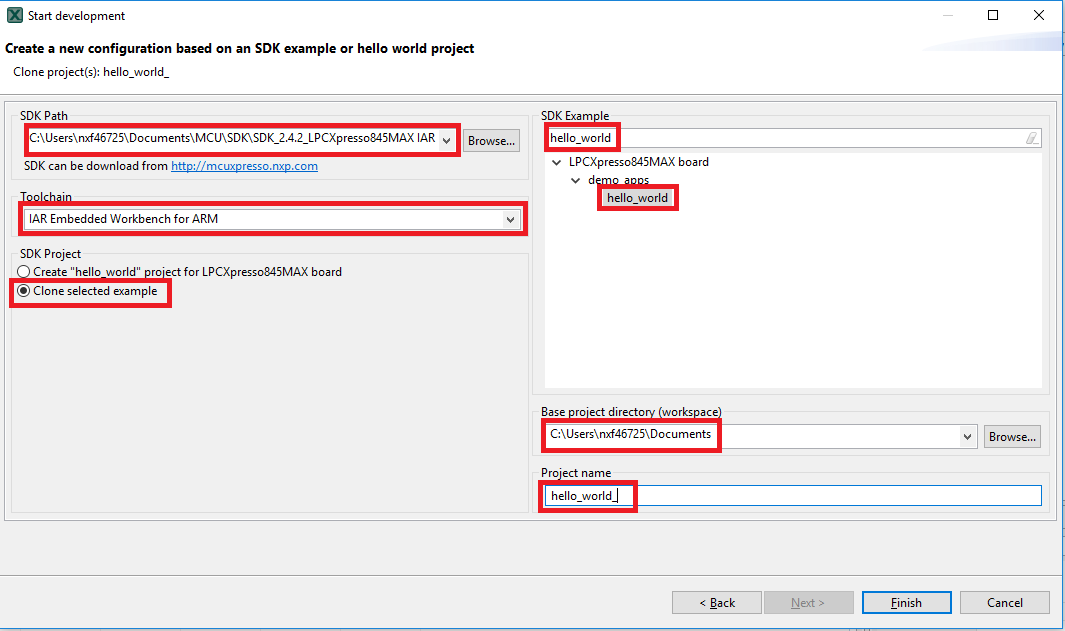

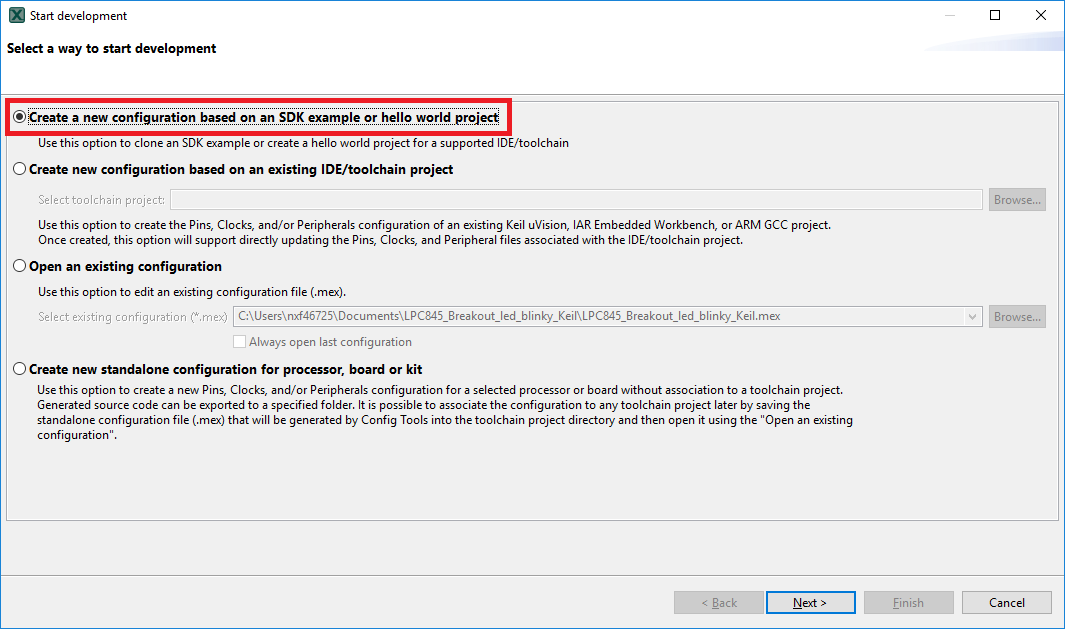

2. 在出现的向导中，选择“基于SDK示例或hello world项目创建新配置”单选按钮，然后单击“下一步”。

3. 在下一个屏幕上，选择之前已解压的MCUXpresso SDK的位置。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用。
   选择要克隆的项目。对于此示例，我们希望使用hello world项目。您可以在过滤框中键入“hello_world”，然后选择“hello_world”项目来过滤。然后，您还可以指定克隆项目的位置和名称。然后单击Finish。

4. 转到下一部分，了解如何使用.mex文件配置修改此示例并在LPC845分线板中运行。

最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。

1. 打开MCUXpresso IDE。

2. 单击IDE顶部的“打开终端”按钮或按“Ctrl + Alt + Shift + T”来启动MCUXpresso IDE终端。

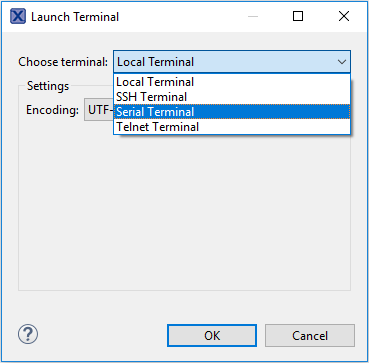

3. 选择串行终端。

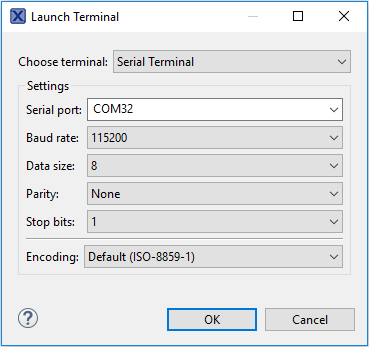

4. 配置串行端口设置(使用LPCXpresso COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1，然后按下“OK”按钮。

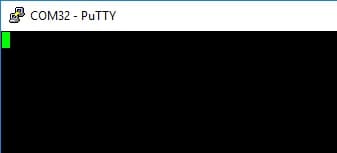

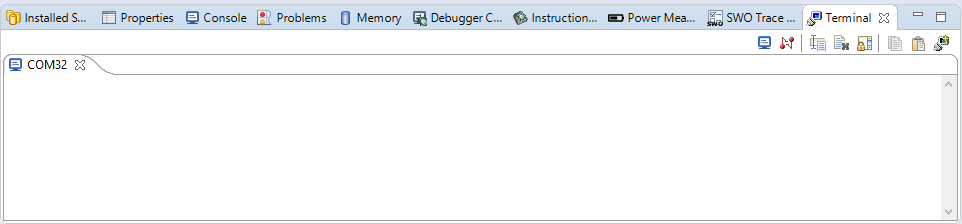

5. 确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。

6. 您已准备好。
