FXPS7140X汽车安全压力传感器DSI3和PSI5
随着FXPS71407T1和FXPS7140P7T1的停产，FXPS71407ST1和FXPS7140P7ST1成为新设计的推荐器件。

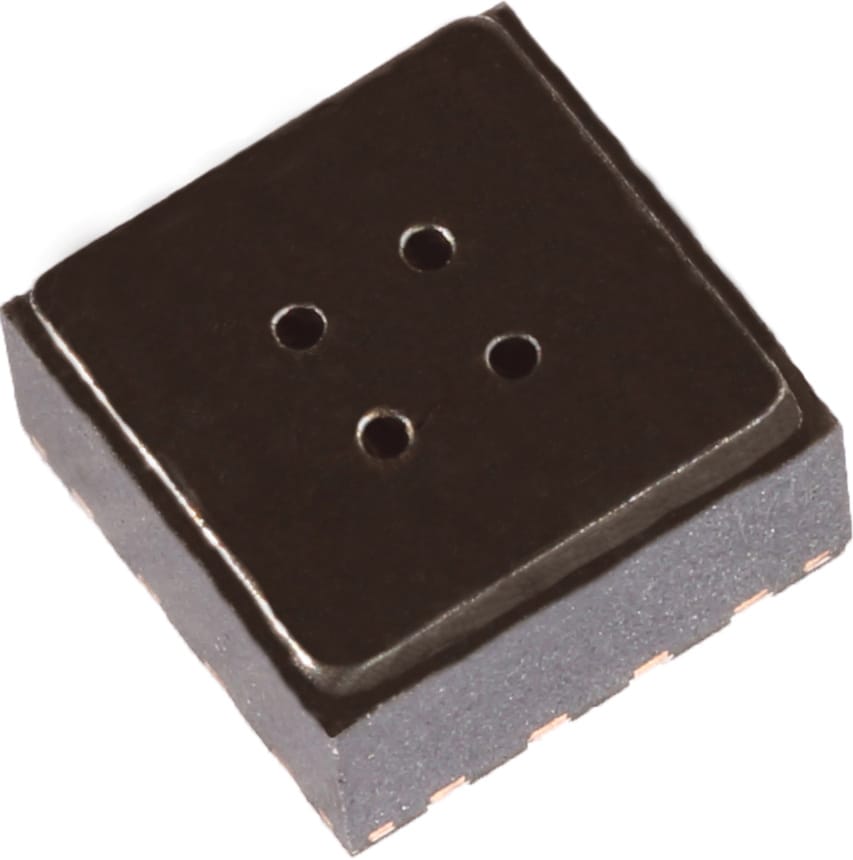

FXPS7140X系列是恩智浦最新一代的安全气囊碰撞传感器。这些器件采用恩智浦专有的MEMS传感技术，并结合QFN 4x4x1.98mm封装的信号调节数字集成电路(IC)进行设计。
该架构采用冗余压力传感器作为扩展的质量指标。该传感器通过用户可配置的DSI3和PSI5接口提供40kPa至140kPa的高精度压力感应范围。嵌入式DSP提供完全可编程的数字低通滤波。
FXPS7140X系列完全符合AEC-Q100标准，工作温度最高可达125°C，并符合AK LV29的要求。封装具有可湿润的侧面，用于焊料连接检查。FXPS7140X产品是根据ISO26262 2018版开发的，可用于ASIL D级系统。
如需了解更多信息和样品供货情况，请联系支持人员或当地销售代表 。
产品详情
框图
功能
压力变送器和DSP
- 40kPa至140kPa的绝对压力范围
- 冗余压力变送器
- 带抗混叠滤波器的电容电压转换器
- Σ-Δ ADC+Sinc滤波器
- 可选的370Hz、2极或400Hz、3极和4极800Hz、1000Hz低通滤波器，适用于绝对压力
- 0.16Hz, P0值对应的单级低通滤波器
- 10位ΔP/P0输出
符合汽车认证标准
- 符合AEC-Q100认证标准，温度范围–40°C至+125°C
- 符合ISO26262 2018版认证标准
- 稳健的设计：符合EMC标准、 QFN封装
通信接口
- 兼容PSI5版本2.1
- 兼容DSI3
封装
- 可检测焊点/可润湿侧面
诊断
- 自检诊断
- 变送器和信号链的内部自检
部件编号包含： FXPS71407, FXPS71407S, FXPS7140P7, FXPS7140P7S.
