BGU7224 WLAN LNA评估板

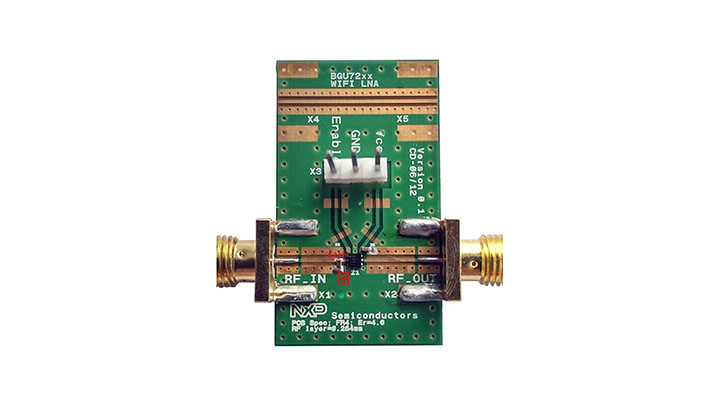

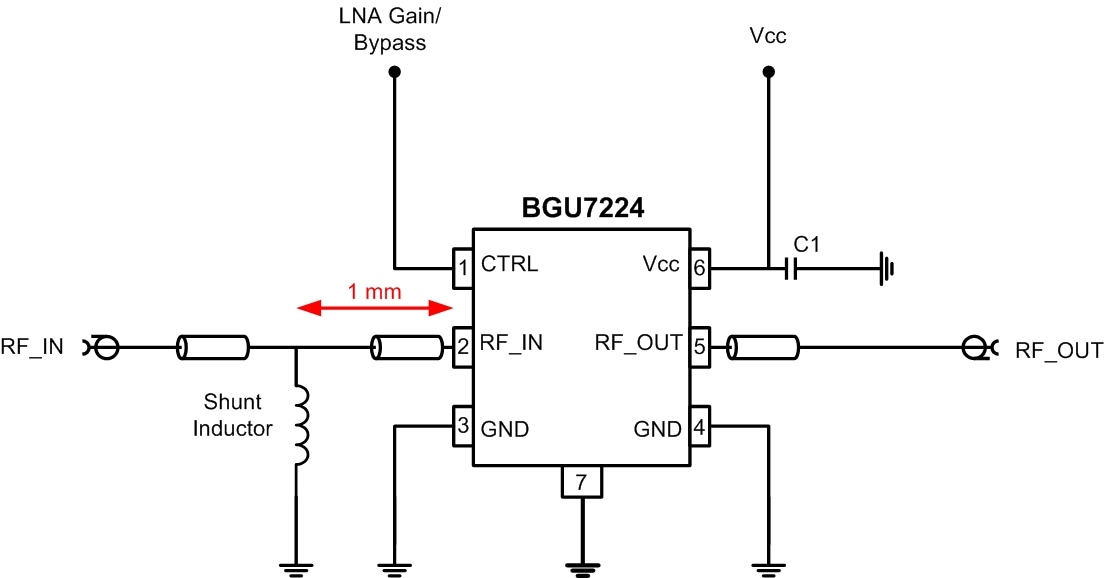

2.4GHz WiFi LNA评估板可简化对BGU7224应用的评估。该评估板支持测试器件性能，无需其他的支持电路。它完整装配了BGU7224 MMIC，并包含4.7nF直流解耦电容和8.2nF输入匹配电感。还配有两个SMA连接器，用于与射频测试设备的输入和输出连接。评估板上提供一根50Ω的“直通线”，这样如果用户希望验证射频连接器和地共面波导损耗，则可以去嵌入。
BGU7224可依靠3.0V至3.6V的单电源工作，消耗电流大约为13mA。
产品详情
支持的器件
射频
旧型号中低功耗射频放大器
- BGU7224: 2.4 GHz ISM SiGe:C Low-Noise Amplifier MMIC with Bypass
特性
主要特性
- BGU7224针对2.4GHz ISM频段进行了优化
- 完全集成的高性能低噪声放大器，内置旁路
- 极低的旁路电流（<2µA）
- 高IP3i，低EVM
- 所有引脚均提供2kV（HBM）的高ESD保护
- 符合欧盟2002/95/EC危害性物质限制（RoHS）指令，遵循恩智浦的RHF-2006指示D（深绿色）
电源管理
- 1.0dB的出色噪声系数，电流消耗为13mA
- 工作时采用3.0V至3.6V单电源供电
尺寸
- 超小型，0.5mm间距，1.6mmx1.6mmx0.5mm QFN型封装，260⁰C时符合MSL 1
