24位Symphony® DSP
DSP56374旨在支持大量需要小封装、大功率的数字信号处理应用。虽然DSP56374设计灵活，且可支持的应用类型众多，但它包括一组强大的音频功能，包括各种内置音频外设和嵌入式软件，旨在满足消费电子和汽车音频应用。
DSP56374提供丰富的音频处理功能，包括操作系统、各种均衡算法、压缩、信号发生器、音调控制、渐变/平衡、电平表/频谱分析仪等等。DSP56374还支持各种矩阵解码器和声场处理算法。
DSP56374使用高性能、每周期单时钟DSP56300内核系列的可编程CMOS数字信号处理器(DSP)以及Symphony®sup>TMDSP系列的音频信号处理功能。与保留代码兼容性的恩智浦DSP56000核心系列DSP相比，该设计将性能提升到原来的两倍。
显著的架构增强功能包括圆柱形位移器、24位寻址、补丁模块和直接存储器访问(DMA)。DSP56374提供52引脚或80引脚的TQFP封装， 每秒1.5亿指令的处理能力(MIPS)，1.25 V时使用150 MHz时钟。

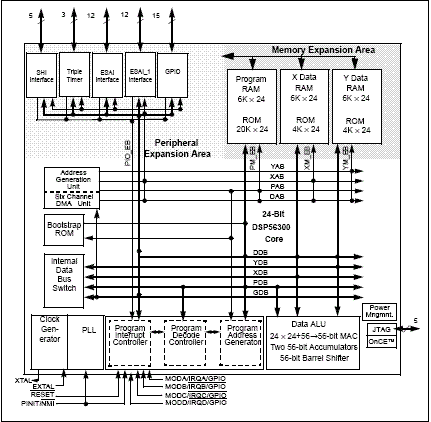

DSP56374GRAPHIC
特征
-
Dolby Digital
-
ProLogic II
-
Dolby耳机(DH)
-
Dolby虚拟扬声器(DVS)
- 具有3.3 V 外设I/O的1.25 V内核。
- 每秒1.5亿指令(MIPS)，内部逻辑电源电压(QVDDL)为1.25V时，时钟频率为150 MHz(消费级器件温度范围为0°C至 70°C；汽车器件温度范围为-40°C至85°C)
- 目标代码与具有高度并行指令集的DSP56000内核兼容
- 数据ALU，具有24 x 24位乘法器累加器和56位圆柱形位移器。提供16位算术支持
- 程序控制，可提供与位置无关的代码支持和指令缓存支持
- 6通道DMA控制器
- 低抖动、基于PLL的时钟，具有广泛的频率倍增(1到1024)、预分频因子(1到32)和省电时钟分频器(2i: i=0到7)。减少时钟噪声
- 内部地址跟踪支持和用于硬件/软件调试的OnCE
- JTAG端口
- 超低功耗CMOS设计，完全静态设计，工作频率低至直流频率
- 停止和等待低功耗待机模式
- 4K - 6Kx24位Y数据RAM和4Kx24位Y数据ROM。
- 4K - 10Kx24位X数据RAM和4Kx24位X数据ROM。
- 20Kx24位程序和引导ROM，包括PROM修补丁机制。
- 2K - 10Kx24位程序RAM.
- 提供各种存储器开关
- 增强型串行音频接口(ESAI)：最多4个接收器和最多6个发射器，作为主器件或从器件。I2S, Sony, AC97, 网络和其他可编程的协议。
- 增强型串行音频接口 I (ESAI_1)：最多4个接收器和最多6个发射器，作为主器件或从器件。I2S, Sony, AC97, 网络和其他可编程的协议。注：仅用于80引脚封装。
- 串行主机接口(SHI)：SPI和I2C协议，I2C模式下的多主器件功能，10字接收FIFO，支持8、16和24位字。
- 三重定时器模块(TEC)。
- 硬件看门狗定时器。
- 未使用外设的大多数引脚可以编程为通用IO线路。多达47个引脚可以配置为80引脚封装上的通用IO和52引脚封装上的20引脚。
部件编号包含： DSPB56374AE, DSPB56374AFC.
