8通道阀门控制器片上系统
- 建议不要在新设计中使用本页介绍的产品。

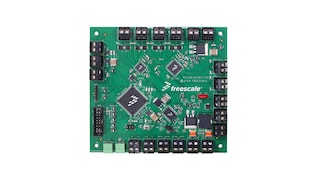

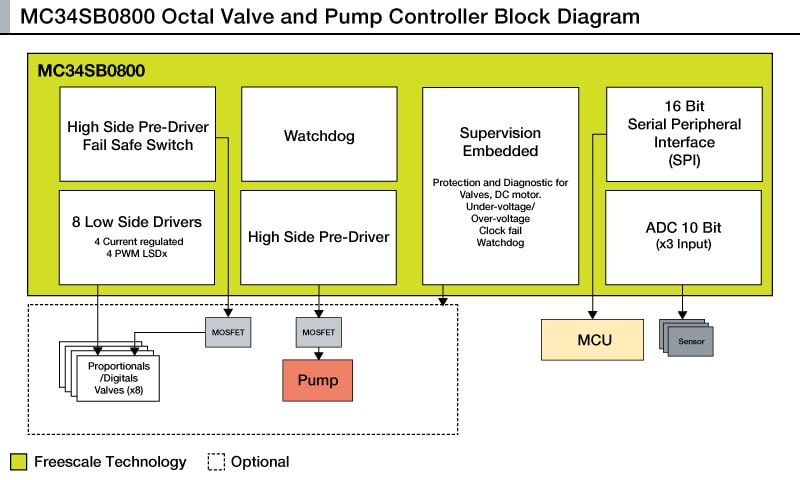

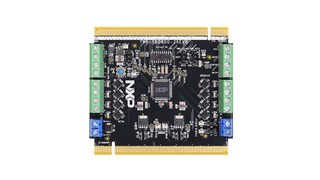

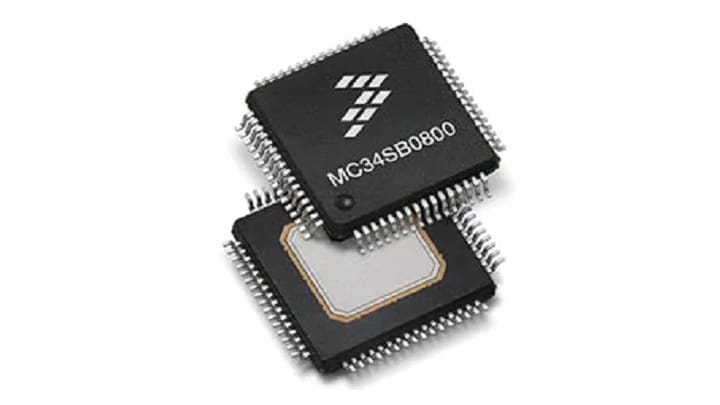

恩智浦®MC34SB0800 8通道阀门和泵控制器片上系统包含4个经过调节的低边驱动器，4个数字低边驱动器，和1个用于控制DC电机的高边。
- 适用于带高浪涌电流的负载，支持驱动至高频(最高5KHz)
- 借助SPI通信，您可以直接在片上执行控制和诊断功能
- 适用于严苛的环境，采用支持广泛安全监测的嵌入式监督，提供自恢复功能
- 预驱动器MOSFET能够在发生故障时关闭所有阀门，从而提高安全性
- 非常适合用于驱动不带“智能电子装置”的液压或气动阀门
- Processor Expert®组件阀门驱动器和嵌入式软件阀门驱动器可助力快速实现嵌入式应用开发。
产品详情
特性
电源电压
- 6 V（最小值），36 V（最大值）
低边驱动器(x8)
- 4个经过调节的低边驱动器，高达2.25A
- 通过校准，精确度可达+/-2.0%
- 4个低边驱动器PWM，高达5kHz，可承受高达5A的最大电流
- 所有低边驱动器均经过集成，以节省PCB空间
高边预驱动器
- 支持控制高达500 Hz的DC电机泵
高边预驱动器故障安全开关
- 安全MOSFET能够监测故障并关闭所有阀门
10位ADC
- ADC能够监测外部或内部信号，以增强控制单元的安全水平
嵌入式监督
- 看门狗
- 欠压、过压、时钟故障检测
- 每个低边上的开路负载、短路、过热检测
- 每个低边上的实时电压监测
- 高边预驱动器上的过流和过热检测
串行外设接口(SPI)
- 只需一个SPI便可控制该器件
- MCU仅通过SPI发送一次目标电流或占空比
- MCU不需要以高频率生成PWM信号
- 接口和输入控制
部件编号包含： MC34SB0800AE.
