三通道汽车LED降压驱动器
ASL3416SHN是一款三通道降压模式LED驱动器IC，能够独立于输入电压为LED提供恒定的平均DC电流。它最多支持三个输出通道。这意味着采用一个驱动器IC，就可以相互独立驱动1个、2个或3个LED灯串。它是一款高性价比的设计解决方案，专门针对先进的汽车外部照明应用。如需了解更多信息，请参阅ASL3416SHN数据手册。
ASL3417SHN是一款三通道降压模式LED驱动IC，具有跛行回家模式功能。它提供SPI接口，与外部MCU进行广泛的控制和诊断通信，并集成了客户可编程的“跛行回家”模式。此驱动器IC可在跛行回家模式期间进行可配置操作，以防与MCU的SPI通信故障。一旦检测到SPI通信中断，就会激活跛行回家模式。如需了解更多信息，请参阅ASL3417SHN数据手册 [English]。
HVQFN32 Package
产品详情

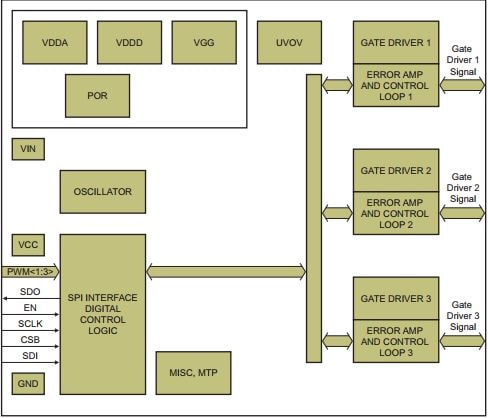

框图
功能
主要特性
- ASL3416SHN是满足AEC-Q100 1级标准的汽车级产品
- 工作温度范围：-40 °C至+125 °C
- 宽输入电压范围：+10 V至+80 V
- 能够驱动多达20个LED，LED工作电压范围宽，能够在2.5 V至70 V之间调节
- 输出电流高达1.5A及以上，在整个工作温度范围内LED电流精度高达±5%
- 输出电流可通过SPI接口编程
- 通过SPI读取程控电流
- 两个输出电流范围，可通过SPI接口编程，精度可达5 %
- 迟滞型转换器
- 高速栅极驱动器，可实现高效率
- 带电平位移器的栅极驱动器
- 可编程内部栅极驱动器稳压器
- 支持逻辑电平和标准电平FET
- 集成阴极负载二极管
- 面向每个通道明暗控制的PWM输入
- 低电磁辐射(EME)和高抗电磁干扰(EMI)
- 输入电压监控和欠压保护
- 输出电压监控
- 用于使能器件的控制信号
- 通过SPI监控结温
- 小型封装规格HVQFN32
- 低静态电流，25 °C EN = 0时，<5 μA
- 短路和开路输出保护
部件编号包含： ASL3416SHN, ASL3417SHN.
