USB转串行桥 - 一种Ready Play®解决方案
我们新Ready Play®解决方案根据不同的应用来集成已认证功能，使客户能够在降低开发成本的前提下增加多种功能，简化设计周期并使应用和系统能够自由扩展。我们正在开发全套系列的Ready Play解决方案。USB转串行桥(USB2SER)是我们Ready Play解决方案产品系列的首款产品。

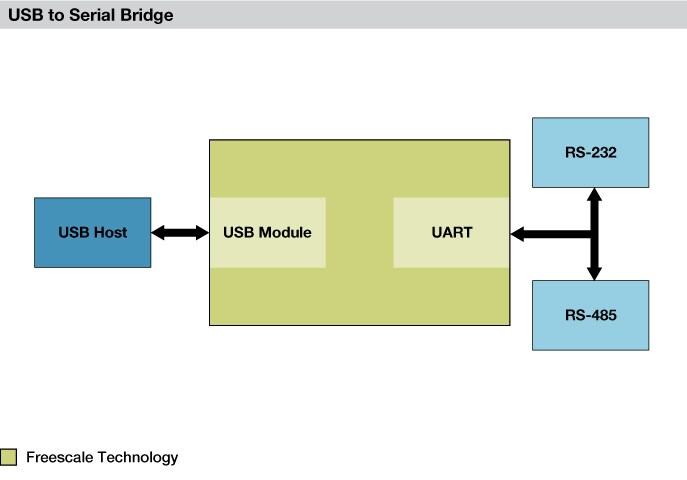

USB2SER是一个USB转UART桥控制器，采用5x5mm无铅QFN24封装。它是一个简单的低成本解决方案，通过UART端口使嵌入式系统具备USB功能，可减少外部组件数量。它支持全速USB 2.0 和TTL RS232或RS485 UART，带有硬件流量控制、软件流量控制（XON XOFF）、奇偶校验和停止位配置等选项。USB2SER完全符合USB 2.0规范。在不需要流量控制（只需要一个INF文件）时，它可以作为一个CDC标准器件，因而不需要为运行定制驱动。
产品详情
特征
- 单芯片USB至UART数据传输(RS232或RS485)
- 经过认证的USB 2.0全面支持--全速
- 通过了Win7、XP和Vista支持认证
- UART带可编程的自定义波特率(从300bps到115200bps)和硬件流量控制(RTC / CTS)或软件Xon/Xoff 流量控制
- RESUME信号可请求远程唤醒和暂停输出，显示该器件处于挂起模式
- 具有晶振频率自动检测功能，支持2MHz、4MHz、6MHz、8MHz、12MHz和16MHz外部晶振
- 在内部闪存中可配置USB VID、PID和器件描述字符串
- 可配置密码，保护器件不会被其他参数修改
- 符合RoHS规范的5x5mm无铅(Pb)QFN24封装
