超高精度的数字温度转换器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
SE95器件已停产，请使用替换部件PCT2075D

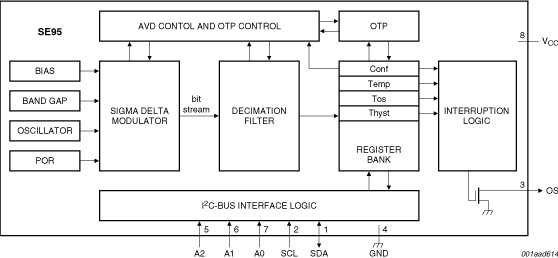

SE95是一款温度-数字转换器，使用片上带隙温度传感器和Σ-Δ模拟至数字转换技术。该器件还是一款热检测器，提供过热检测输出。
SE95包含一系列数据寄存器，可通过2线串行I²C总线接口由控制器进行访问：
- 配置寄存器(Conf)用于储存器件设置，诸如采样率、器件工作模式、OS工作模式、OS极性和OS故障队列
- 温度寄存器(Temp)用于储存数字温度读数
- 设置点寄存器（Tos和Thyst）用于储存可编程过热关断和滞后极限
- 识别寄存器(ID)用于储存制造商编号
该器件包含一个在温度超过编程极限时变为有效的开漏输出（引脚OS）。共有三个可选逻辑地址引脚（引脚A2至A0），因此可在同一总线上连接八个器件而不会发生地址冲突。
SE95可为不同的工作条件进行配置。可将其设为正常模式以定期监视环境温度，或设为关断模式以使功耗最小化。OS输出工作于两个可选模式之一中：OS比较器模式和OS中断模式。其有效状态可选为高电平或低电平。定义连续故障数以激活OS输出的故障队列以及设置点极限均为可编程。
温度寄存器始终储存温度分辨率为0.03125 Cel的13位二进制补码数据。对于精确测量热漂移或热逃逸的应用，这一较高的温度分辨率尤其有用。为了与LM75A进行正常工作并兼容，仅读取11MSBs，以0.125 Cel的分辨率提供指定的精度。为了兼容LM75，仅读取9MSB。
上电后，该器件进入正常工作模式，OS进入比较器模式，温度阈值为80 ℃，迟滞为75 ℃，因此可用作带有预定义温度设定点的独立恒温器。转换速率可以编程设置，默认值为每秒10次转换。
产品详情
特性
主要特性
- 引脚对引脚取代行业标准LM75/LM75A
- 供电电压为2.8V至5.5V的单部件规格
- 小型8引脚封装类型：SO8和TSSOP8 (MSOP8)
- 400 kHz的I²C总线接口，同一总线上最多带8个器件
- 供电电压为2.8V至5.5V
- 温度范围为-55℃至+125℃
- 提供0.03125℃温度分辨率的13位ADC
- -25℃至+100℃的温度精度为+- 1℃
- 可编程温度阈值和滞后设置点
- 关断模式下的供电电流为7.0uA，以实现节能
- 上电时可单独作为恒温器使用
- ESD保护：就人体模型(HBM)按JESD22-A114超过1000V，就机器模型(MM)按JESD22-A115超过150V
- 根据JEDEC标准JESD78完成超过100m的锁定测试
部件编号包含： SE95D.
