面向LTE/5G NR的带有旁路开关的SiGe:C低噪声放大器MMIC

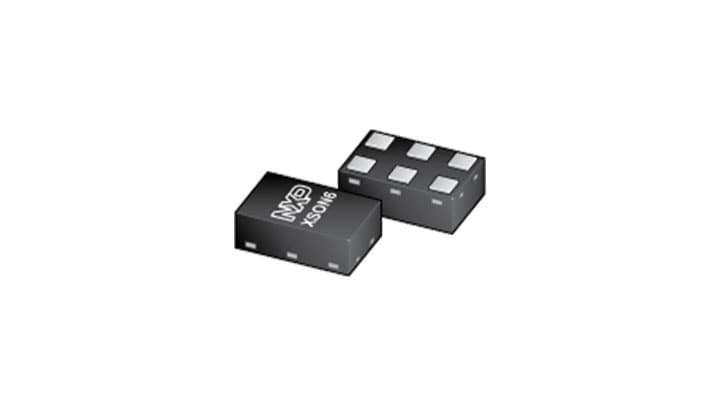

BGS8U5是一款带旁路开关的低噪声放大器(LNA)，适用于LTE和5G NR接收器应用。它采用小型塑料6引脚薄型无管脚封装。
BGS8U5为需要提高灵敏度的LTE频段42和43提供系统优化的增益。支持完整的5G NR频段n77、n78和n79。当接收信号足够强大，可以关闭BGS8U5，以旁路模式运行。切换到旁路模式会导致IP3i电平增加，旁路模式下的电源电流为1μA。BGS8U5仅需要使用一个高达4200 MHz的外部匹配电感器。
BGS8U5适用于3300 MHz至4200 MHz频率， 并额外配备了一个适用于4400至5000 MHz的输出匹配电感器。
产品详情
- 工作频率：3300 MHz至5000 MHz
- 噪声系数：1.0 dB
- 增益：15 dB
- 高输入1 dB压缩点频率：-8 dBm
- 高频段内IP3i：4 dBm
- 旁路开关插入损耗：-3.2 dB
- 电源电压范围：1.5 V至3.1 V
- 集成射频电源去耦电容
- 4.7 mA电源电流时性能卓越
- 旁通模式电流消耗< 1 μA
- 集成的温度稳定偏差支持轻松设计
- 只需一个输入匹配电感器
- 通过交流隔直电容耦合的输入和输出交流电
- 输出的集成匹配 (LTE B42/43，5G NR n77/n78)
- 所有引脚提供ESD保护
- 低成本物料清单(BOM)
- 6针无引脚封装尺寸：1.1 mm x 0.7 mm x 0.37 mm；0.4 mm间距
- 180 GHz转接频率 - SiGe:C技术
- 湿度灵敏度等级1
应用
- 智能手机LTE和5G NR接收所用的LNA
- 功能手机
- 平板电脑
- 射频前端模块
部件编号包含： BGS8U5, OM17034, OM17039.
