低压高性能混频器FM IF系统
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

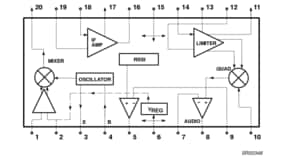

SA606是低压高性能单片FM IF系统，集成了一个混频器/振荡器、两个限幅中频放大器、正交检波器、对数接收信号强度指示器(RSSI)、电压调节器以及音频和RSSI运算放大器。SA606采用SO20和SSOP20封装。
SA606专门针对便携式通信应用而设计，其工作电压可低至2.7 V。RF部分与著名的SA605类似。音频和RSSI输出具有可访问反馈路径的放大器。因此，设计人员能够调整输出电平或添加滤波。
产品详情
特性
主要特性
- 低功耗：3.5 mA典型值（3 V时）
- 混频器输入达150 MHz以上
- 45 MHz时17 dB的混频器转换功率增益
- XTAL振荡器有效频率达150 MHz（LC振荡器或外部振荡器可在更高频率下使用）
- 102 dB的IF放大器/限幅器增益
- 2 MHz的IF放大器/限幅器小信号带宽
- 温度补偿对数RSSI，具有90 dB动态范围
- 外部元器件数少；适合晶体/陶瓷/ LC滤波器
- 出色的灵敏度：在1 kHz音频信号（RF为45 MHz、IF为455 kHz）时，信噪和失真比(SINAD)为12 dB，对于50 Ω匹配网络为0.31 μV
- SA606符合蜂窝无线电规范
- 音频输出内部运算放大器
- RSSI输出内部运算放大器
- 内部运算放大器，具有轨到轨输出
- ESD保护超过2000 V HBM（符合JESD22-A114标准）和1000 V CDM（符合JESD22-C101标准）
- 已按JEDEC标准JESD78 II类B级完成闭锁测试
- 便携式蜂窝无线电FM IF
- 无绳电话
- 无线系统
- RF电平表
- 频谱分析仪
- 仪器仪表
- FSK和ASK数据接收器
- 对数放大器
- 便携式高性能通信接收器
- 单次转换VHF接收器
部件编号包含： SA606DK.
