低压高性能混频器FM IF系统
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

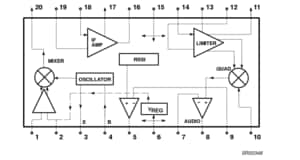

SA606是一款低电压高性能单片FM IF系统，集成了一个混频器/振荡器、两个限幅中频放大器、正交检波器、对数接收信号强度指示器(RSSI)、稳压器以及音频和RSSI运算放大器。SA606提供SO20和SSOP20封装。
SA606主要用于便携式通信应用且有效电压低至2.7 V。RF段与著名的SA605类似。音频和RSSI输出具有可访问反馈路径的放大器。这能使设计师调节输出电平或添加滤波器件。
购买/参数
1 结果
不包含 1 不推荐用于新设计
部件 | 计算机辅助设计模型 | 封装类型 | 功能 | RF frequency [max] (MHz) | IF bandwidth [max] | VCC [min] (V) | VCC [max] (V) | ICC [max] (mA) | Mixer gain [min] (dB) | Noise figure [Typ] (dB) | 12 dB SINAD fdev=8 kHz | Data rate [max] (kb/s) | RSSI dynamic range [typ] (dB) | 状态 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SO20 | Single conversion receiver | 150 | 2 | 2.7 | 6 | 4.2@3 V | 13.5 | 6.2@45 MHz | -120 | 2 | 90 | 停产 |
