低压高性能混频器FM IF系统，具有高速RSSI
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

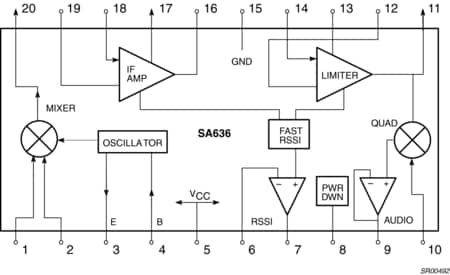

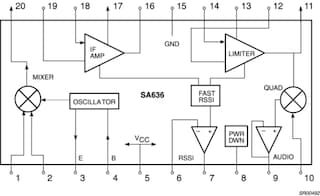

SA636是具有高速RSSI的低功耗高性能单片FM IF系统，集成了一个混频器/振荡器、两个限幅中频放大器、正交检波器、对数接收信号强度指示器(RSSI)、电压调节器、宽带数据输出以及快速RSSI运算放大器。SA636采用20引脚SSOP（紧缩小型封装）和HVQFN20（四侧扁平封装）。
SA636专门针对高带宽便携式通信应用而设计，工作电压可低至2.7 V。RF部分与著名的SA605类似。数据输出具有600 kHz的最小带宽。设计该输出用于解调宽带数据。RSSI输出已放大。RSSI输出可以访问反馈针脚。因此，设计人员能够调整输出电平或添加滤波。
SA636集成了掉电模式，在针脚POWER_DOWN_CTRL为低电平时可关断该器件。掉电逻辑电平与高输入阻抗CMOS和TTL兼容。
产品详情
特性
主要特性
- 宽带数据输出（最小值：600 kHz）
- 快速RSSI上升和下降时间
- 低功耗：6.5 mA典型值（3 V时）
- 混频器输入达500MHz以上
- 240 MHz时11 dB的混频器转换功率增益
- 240 MHz时12 dB的混频器噪声系数
- XTAL振荡器有效频率达150 MHz（LC振荡器至1 GHz本地振荡器可以进行注入）
- 92 dB的IF放大器/限幅器增益
- 25 MHz的限幅器小信号带宽
- 温度补偿对数接收信号强度指示器(RSSI)，具有超过90 dB的动态范围
- RSSI输出内部运算放大器
- 内部运算放大器，具有轨到轨输出
- 外部元器件数少；适合晶体/陶瓷/ LC滤波器
- 出色的灵敏度：在1 kHz音频信号（RF为240 MHz、IF为10.7 kHz）时，信噪和失真比(SINAD)为12 dB，对于50 Ω匹配网络为0.54 μV
- 10.7 MHz滤波器匹配(330 Ω)
- 掉电模式(ICC = 200 µA)
- ESD保护超过2000 V HBM（符合JESD22-A114标准）和1000 V CDM（符合JESD22-C101标准）
- 已按JEDEC标准JESD78 II类B级完成闭锁测试
- DECT（欧洲数字无绳电话）
- 数字无绳电话
- 数字蜂窝电话
- 便携式高性能通信接收器
- 单次转换VHF/UHF接收器
- FSK和ASK数据接收器
- 无线LAN
部件编号包含： SA636DK.
