Schematics, BOM and Gerber files for IoT Module Baseboard (OM40006)

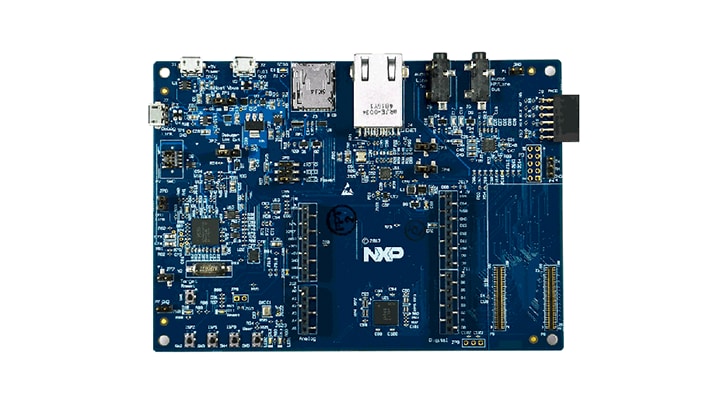

IoT模块基板
- 不建议新设计使用对于新设计" or "不建议新设计使用对于新设计，我们推荐使用
IoT模块基板支持轻松访问恩智浦MCU IoT模块上的外设，如LPC54018 IoT模块(OM40007)。该基板提供了几个用于快速原型设计和评估的板载外设，包括SDRAM、USB接口、带触摸屏的LCD、立体声音频编解码器、数字麦克风、以太网PHY、micro SD和Arduino® UNO扩展连接器。
此外，该基板还支持多种开发工具，包括恩智浦的MCUXpresso集成开发环境(IDE)以及包括IAR和Keil在内的其他主流工具链。
产品详情
特征
存储器
- 128 Mbit Winbond SDRAM
- 微型SD卡插槽
连接
- Arduino® UNO兼容扩展站点
- 全速USB端口，具有主机或设备可用的Micro A/B接头
- 高速USB器件端口
- 10/100 MB/s以太网(RJ45接头)
电源管理
- 板载3.3V稳压器，带外部电源选项
调试
- UART和SPI端口通过板载硬件调试器将目标模块和USB桥接起来
- 可以与连接到目标模块的外部调试器一起使用
- 板载Link2可用于调试和分流目标
基于板载高速USB的Link2硬件调试器，提供CMSIS-DAP和SEGGER J-Link OB协议选项，用于调试已安装的模块
传感器
- 恩智浦MMA8652FCR1加速度传感器
音频
- Knowles SPH0641LM4H数字麦克风
- 立体声音频编解码器，带线路输入/输出
显示屏
- 272x480彩色电容式触摸屏LCD
组件
- 2个用户LED
- 目标复位、ISP/用户(3)和用户按钮
