面向LPC540xx系列MCU的LPC54018物联网模块
- 不建议新设计使用对于新设计" or "不建议新设计使用对于新设计，我们推荐使用

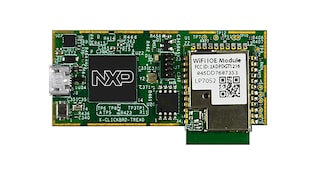

由恩智浦与Embedded Artists携手开发的LPC54018物联网模块是一款独立式高性能微控制器模块，支持IEEE802.11，适用于基于LPC540xx MCU系列的产品开发。
LPC54018物联网模块可以单独使用，也可以插入主板/基板，以便快速进行产品开发和原型设计。物联网模块可以安装在基板上(部件编号OM40006)，该基板提供了多个板载外设，包括SDRAM、带触摸屏的LCD、音频编解码器、数字麦克风、以太网PHY、微型SD卡插槽和Arduino® UNO扩展接头。 该基板还包括一个板载硬件调试器。
开发人员可选择使用合作伙伴恩智浦SEGGER或P&E Micro提供的硬件调试器，或Embedded Artists和恩智浦联合提供的LPC-Link2硬件调试器(订购编码OM13054)。
产品详情
特征
微控制器
- LPC54018高能效微控制器(MCU)基于Arm® Cortex®-M4内核，带先进外设，工作频率为180 MHz
存储器
- 128 Mb Macronix串行NOR闪存
连接
- 高速设备USB端口
- 双扩展接头提供对各种外设和内存扩展的访问
-
- LCD接口
- 外部存储器接口，支持SDRAM、SRAM和并行闪存
- 多达10个Flexcomm串行端口，可配置为UART、SPI、I2C、I2S (2个端口)或GPIO
- 双CAN/CAN-FD
- SDIO
- 10/100以太网
- 全速USB主机/设备端口
- DAC
- ADC
- 智能卡
调试
- 外部硬件调试器接头
无线
- Longsys GT1216 WiFi模块基于Qualcomm QCA4004
支持
- 由MCUXpresso Eclipse IDE和GNU C/C++工具链提供全面支持
- 复位开关
- 经过CE和FCC认证
设计资源
软件
快速参考恩智浦 软件类型.
2 软件文件
-
代码片段
MCUXpresso Projects for IoT Mini Prototype Board (OM4008) with LPC54018 IoT (OM4007)
-
OS及RTOS
FreeRTOS
