OM13062
-

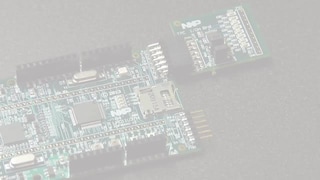

I/O Handler LPCXpresso board with Link2 On Board Debug.
- LPC11U37H I/O处理程序LPCXpresso板，带有Link2板载调试功能 (OBD)
- I²C扩展器子卡及DALI子卡
I/O处理程序LPCXpresso板，带有Link2板载调试功能
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
本电路板已停产。The replacement for this board would be the LPCXpresso11u37 (OM13074)
LPCXpresso11U37H板是标准的LPCXpresso V2板设计的扩展版本，用于对LPC11U37HFBD64等部件上的I/O处理器功能进行评估。I/O处理器是由软件库支持的硬件引擎，可用于添加系统性能、连接和灵活性。I/O处理器可以模拟串行接口如UART、I²C和I²S，无需或只需极低的额外CPU负载，并且可以通过过程密集型功能来分流CPU负载，如硬件中的DMA转移功能。
LPCXpresso11U37H板最值得关注的设计改变包括：
- µSD卡槽替换了PMOD接头和“目标备用信号”原型设计区。
- 12引脚(2*6) I/OH接头。
- UART接头，6引脚FTDI线缆(TTL-232R-3V3)兼容。
- 添加4个LED。
- 两个电位计。
产品详情
特征
微控制器
- LPC43xx
调试
- 基于LPC-Link2的硬件调试器
- 调试器接头通过外部调试器对目标MCU进行调试
- 可以配置为备用调试器，对外部板进行调试
- 三色LED、ISP和WAKE按钮
- 用于目标MCU的USB器件外设的接头
- 标准的LPCXpresso/mbed扩展接头带MCU引脚(板底侧)
- Arduino接头与 "Arduino UNO"平台兼容(板顶侧)
- P3支持对所有目标侧电路的电流计量
- 微型SD卡插槽
- UART接头，6引脚FTDI线缆(TTL-232R-3V3)兼容

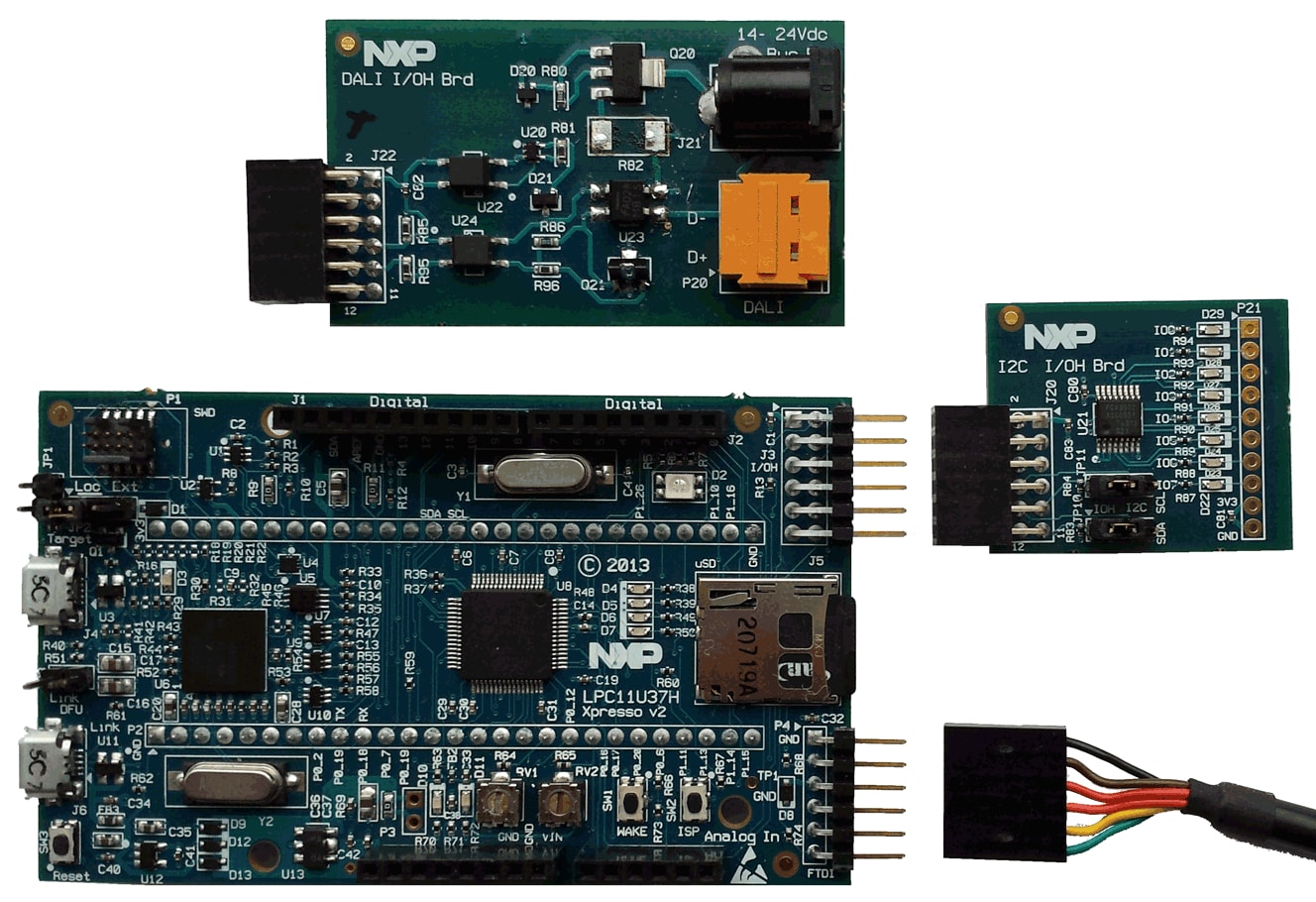

- IOH I²C扩展器卡，带8个LED
- DALI扩展器卡
支持PMod™
LPCXpresso V2板具有不同的PMOD支持，具体取决于其目标应用。更多信息如下：
- LPCX11U37H：(IOH接头)
- 引脚1 – 6 (左侧)将支持Pmod Type 2 (SPI) 或Type 1 (GPIO)。
- 引脚7 – 12 (右侧)支持I²C且具有2.2k上拉，或者支持Type 1 (GPIO)。
LPCX11U37H I/O处理器套件使用PMOD接口连接，用于专门的I²C和DALI子卡，LPCXpresso侧接头为是公头而非母头。LPCXpresso11U37H单一版本(2014年7月推出)不具有PMOD接头，因此可添加一个接头，与标准的PMOD兼容卡共同使用。
